| Номер в госреестре | 67869-17 |
| Наименование СИ | Дозаторы весовые дискретного действия |
| Обозначение типа СИ | NW-MEC III, NW-MEC 4.0 |
| Изготовитель | "BEHN + BATES Maschinenfabrik GmbH & Co. KG", Германия; Фирма "HAVER & BOECKER Drahtweberei und Maschinenfabrik", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые дискретного действия NW-MEC III, NW-MEC 4.0 (далее - дозаторы) предназначены для измерений массы.
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. В зависимости от значения массы в соответствии с предварительно заданной программой осуществляется управление питателем для формирования дозы материала.
Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.
Средство измерений представляет собой автоматический весовой дозатор дискретного действия с комбинированной дозой по ГОСТ 8.610-2012 и состоит из узла взвешивания и электронного прибора.
Узел взвешивания включает в себя:
- грузоприемное устройство: емкость (бункер) для накопления дозируемого продукта, опирающаяся на один, два, три или четыре тензорезисторных весоизмерительных датчика Z6 (Госреестр 15400-13, далее - датчик);
- питатель: емкость (бункер) с устройствами регулирования скорости подачи материала;
Исполнение узла взвешивания зависит от физических свойств материала, для которого предназначено средство измерений. Для различных материалов и тары, в которую производится дозирование, применяются различные исполнения грузоприемных устройств и виды питателей (вибрационные, барабанные, шнековые, ленточные и др.).
Электронный прибор представляет собой совокупность электронных блоков:
- электронный блок аналого-цифрового преобразования сигналов датчиков, их обработки и формирования значения измеренной массы;
- электронный блок управления процессом автоматического дозирования с энергонезависимым запоминающим устройством хранения параметров настройки средства измерений;

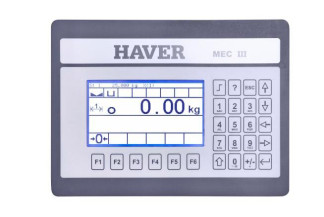

- электронный блок с отсчетным устройством и органами управления дозатора (далее -терминал). В дозаторах NW-MEC III используется графический дисплей и мембранная клавиатура. В дозаторах NW-MEC 4.0 используется сенсорный дисплей;
- электронный блок интерфейсов связи с устройствами регулирования скорости подачи материала, а также периферийными устройствами и устройствами технологической линии, в которую встраивается средство измерений.
Модификации средства измерений имеют обозначения вида NW-MEC III / N-d-x или NW-MEC 4.0 / N-d-x, где:
N - наибольший предел (Max), кг;
d - цена деления шкалы (d), кг;
x - количество датчиков.
Внешний вид средства измерений представлен на рисунках 1 - 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 - 5.
| Защитная | |
| пластина | |
| закрывает доступ | W |
| к переключателю | |
| настройки / | |
| юстировки, а | |
| также | |
| препятствует | |
| демонтажу и | |
| замене датчика |
Штекер
подключения
датчика
(датчиков)
г
£
"ТТ
□ О □ □ D D D □ 0 □
□ ODD
oQoQ
ДШШ
к
| Место расположения блока АЦП и штекера датчика (датчиков). | |||
| --. _____________ | - «ваг с* ‘ ‘ - 1 1 а " HAVER эаягвпЕв££ * * :■ - V г—° ° 0*Ш*0 *|, 1 : _ *. ; етн* етчй ггч> пкяъ | 1 | ||
Переключатель регулировки Пломбировка разрушаемой наклейкой предотвращает доступ к проведению настройки (регулировки)
-л
го |
IOC
о с
о
Блок АЦП
ташт
Рисунок 4 - Схема пломбировки электронного блока аналого-цифрового преобразования
сигналов датчиков (NW-MEC 4.0)
| Место пломбировки | |
| разрушающейся | -► |
| наклейкой винта | |
| крышки коробки | |
| (препятствует замене | |
| (регулировке) датчиков) |
Программное обеспечение (далее - ПО) дозаторов является встроенным, хранится в энергонезависимом запоминающем устройстве электронного прибора.
Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:
- невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования производителя без изменения его идентификационных данных;
- пломбирование переключателя юстировки / настройки и интерфейсов связи;
- при изменении метрологически значимых параметров формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти; его удаление или изменение приводит к блокировке работы дозатора (запись в журнале событий доступна для просмотра через меню «Display Values»).
Уровень защиты программного обеспечения «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО (номер версии и цифровой идентификатор ПО) доступны для просмотра:
- для дозаторов NW-MEC III: при нажатии клавиши «?» или через меню «Display Values» ^ «Type & Version»;
- для дозаторов NW-MEC 4.0: при нажатии на пиктограмму с изображением весов во время работы дозатора.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | NW-MEC III | NW-MEC 4.0, блок аналогоцифрового преобразования | NW-MEC 4.0, терминал |
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер) ПО | MEC III 01.00 | V00.01 | V01.00 |
| Цифровой идентификатор ПО | - | 0xB80D 0хВ2С5 | 0xF507 |
| * номер версии (идентификационный номер) должен быть не ниже указанного | |||
Таблица 2 - Метрологические и основные технические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.610-2012* | Х(0,2); Х(0,5); Х(1); Х(2) |
| Наибольший предел, Max, кг | См. таблицу 3 |
| Цена деления шкалы d, кг | См. таблицу 3 |
| Значение номинальной минимальной дозы Minfill, кг | См. таблицы 4 и 5 |
| Параметры электрического питания от сети переменного тока: - фазное напряжение, В - частота, Гц | от 187 до 242 50±1 |
| Диапазон рабочих температур для узла взвешивания, оС | от -10 до +40 |
| Диапазон рабочих температур для электронного прибора | от -10 до +40 |
| Габаритные размеры средства измерений, мм, не более - высота - ширина - длина | 4000 4000 4000 |
| * Класс точности Х(х) определяется при первичной поверке дозатора при испытании на материале, для дозирования которого предназначен дозатор (материал указывается на маркировочной табличке дозатора) | |
Таблица 3 - Характеристики модификаций
| Модификация | Наибольший предел, Max, кг | Цена деления шкалы d, г | Число делений шкалы, n |
| NW-MEC III / 12-5-... NW-MEC 4.0 / 12-5-... | 12 | 5 | 2400 |
| NW-MEC III / 12-10-. NW-MEC 4.0 / 12-10-. | 12 | 10 | 1200 |
| NW-MEC III / 30-10-. NW-MEC 4.0 / 30-10-. | 30 | 10 | 3000 |
| NW-MEC III / 30-20-. NW-MEC 4.0 / 30-20-. | 30 | 20 | 1500 |
| NW-MEC III / 30-50-. NW-MEC 4.0 / 30-50-. | 30 | 50 | 600 |
| NW-MEC III / 60-20-. NW-MEC 4.0 / 60-20-. | 60 | 20 | 3000 |
| NW-MEC III / 60-50-. NW-MEC 4.0 / 60-50-. | 60 | 50 | 1200 |
| NW-MEC III / 60-100-. NW-MEC 4.0 / 60-100-. | 60 | 100 | 600 |
| NW-MEC III / 120-50-. NW-MEC 4.0 / 120-50-. | 120 | 50 | 2400 |
| NW-MEC III / 120-100-. NW-MEC 4.0 / 120-100-. | 120 | 100 | 1200 |
| NW-MEC III / 120-200-. NW-MEC 4.0 / 120-200-. | 120 | 200 | 600 |
| NW-MEC III / 300-100-. NW-MEC 4.0 / 300-100-. | 300 | 100 | 3000 |
| NW-MEC III / 300-200-. NW-MEC 4.0 / 300-200-. | 300 | 200 | 1500 |
| Модификация | Наибольший предел, Max, кг | Цена деления шкалы d, г | Число делений шкалы, n |
| NW-MEC III / 300-500-... NW-MEC 4.0 / 300-500-... | 300 | 500 | 600 |
| NW-MEC III / 600-200-... NW-MEC 4.0 / 600-200-... | 600 | 200 | 3000 |
| NW-MEC III / 600-500-... NW-MEC 4.0 / 600-500-... | 600 | 500 | 1200 |
| NW-MEC III / 600-1000-. NW-MEC 4.0 / 600-1000-. | 600 | 1000 | 600 |
| NW-MEC III / 1200-500-. NW-MEC 4.0 / 1200-500-. | 1200 | 500 | 2400 |
| NW-MEC III / 1200-1000-. NW-MEC 4.0 / 1200-1000-. | 1200 | 1000 | 1200 |
| NW-MEC III / 1200-2000-. NW-MEC 4.0 / 1200-2000-. | 1200 | 2000 | 600 |
| NW-MEC III / 2000-500-. NW-MEC 4.0 / 2000-500-. | 2000 | 500 | 4000 |
| NW-MEC III / 2000-1000-. NW-MEC 4.0 / 2000-1000-. | 2000 | 1000 | 2000 |
| NW-MEC III / 2000-2000-. NW-MEC 4.0 / 2000-2000-. | 2000 | 2000 | 1000 |
Таблица 4 - Минимально допустимое значение номинальной минимальной дозы (Minfill) для дозаторов NW-MEC III_
| d, г | Минимально допустимое значение Minfill, кг класса точности | |||
| Х(0,2) | Х(0,5) | Х(1) | Х(2) | |
| 5 | 5 | 2 | 0,5 | 0,165 |
| 10 | 10 | 4 | 2 | 0,500 |
| 20 | 30 | 8 | 4 | 2 |
| 50 | 75 | 30 | 10 | 5 |
| 100 | 150 | 60 | 30 | 10 |
| 200 | 300 | 120 | 60 | 30 |
| > 500 | 1500d | 600d | 300d | 150d |
Таблица 5 - Минимально допустимое значение номинальной минимальной дозы (Minfill) для дозаторов NW-MEC 4.0_
| d, г | Минимально допустимое значение Minfill, г класса точности | |||
| Х(0,2) | Х(0,5) | Х(1) | Х(2) | |
| 5 | 1665 | 335 | 110 | 30 |
| 10 | 3330 | 1330 | 330 | 110 |
| 20 | 6660 | 2660 | 1340 | 340 |
| 50 | 25000 | 6650 | 3350 | 1650 |
| 100 | 50000 | 20000 | 6700 | 330 |
| 200 | 100000 | 40000 | 20000 | 6600 |
| > 500 | 500d | 200d | 100d | 50d |
наносится на маркировочную табличку, расположенную на узле взвешивания и/или на электронном приборе, а также на титульные листы эксплуатационной документации способом типографской печати.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозатор весовой дискретного действия | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки».
Основные средства поверки:
рабочие эталоны массы 4-го разряда по ГОСТ 8.021-2015;
весы неавтоматического действия (весы для статического взвешивания) соответствующие требованиям ГОСТ 8.523-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель электронного блока и (или) свидетельство
о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к дозаторам весовым дискретного действия NW-MEC III, NW-MEC 4.0
ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний»
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ 8.523-2014 «ГСИ. Дозаторы весовые автоматические дискретного действия. Методика поверки»
