Автоцистерны и прицепы-цистерны АЦ-17 и ПЦ-13, 67870-17

Назначение

Автоцистерны АЦ-17 и прицепы-цистерны ПЦ-13 (далее - АЦ-17 и ПЦ-13) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.

Описание

Принцип действия АЦ-17 и ПЦ-13 основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.

АЦ-17 и ПЦ-13 состоят из цистерны, изготовленной из алюминиевого сплава или коррозионно-стойкой стали, имеющей в поперечном сечении чемоданообразную, эллиптическую или цилиндрическую форму, установленной на шасси. АЦ-17 и ПЦ-13 являются мерой полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций, внутри которых могут быть установлены перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной прямоугольной формы с установленным указателем уровня налива из металлического уголка.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

-    горловину с указателем уровня и воздухоотводящим устройством;

-    съемную крышку горловины с заливным люком и дыхательным клапаном;

-    клапан донный;

-    кран шаровой и/или API адаптер;

-    рукава напорно-всасывающие.

По дополнительному заказу АЦ-17 и ПЦ-13 могут быть оборудованы ограничителем уровня налива, оптическим датчиком верхнего уровня, датчиком нижнего уровня, насосом и счетчиками жидкости.

На боковых сторонах и сзади АЦ и ПЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

АЦ имеют следующие модификации, отличающиеся шасси автомобиля: АЦ-17-FM/FE/FH на шасси VOLVO, АЦ-17-2532/2536/3336 на шасси MERCEDES-BENZ, АЦ- 17-TGL/T GS/T GM на шасси MAN, АЦ-17-P на шасси SCANIA, АЦ-17-6520/65206/65207/65208 на шасси КАМАЗ.

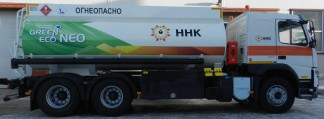

Общие виды АЦ-17 и ПЦ-13 представлены на рисунках 1 и 2.

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.

Программное обеспечение

отсутствует.

Технические характеристики

Знак утверждения типа

наносится на информационную табличку, расположенную на кронштейне в районе передней опоры цистерны с правой стороны по ходу движения для АЦ-17 и на задней опоре цистерны с правой стороны по ходу движения для ПЦ-13, методом гравировки и на формуляр и руководство по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

Комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы относительной погрешности измерений объема жидкости ±0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ТУ 4521-029-43246467-2013 Автоцистерны типа АЦ и прицепы-цистерны типа ПЦ для транспортировки светлых нефтепродуктов
