| Номер в госреестре | 67871-17 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | C |
| Изготовитель | «Hottinger Bruel & Kjaer Co., Ltd.», Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные C (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый или цифровой измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Датчики модификаций С 16i оснащены аналого-цифровым преобразователем и являются весоизмерительными датчиками с электроникой (п. 2.1.3 по ГОСТ 8.631-2013 (OIML R 60:2000)). Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам -сжатие.

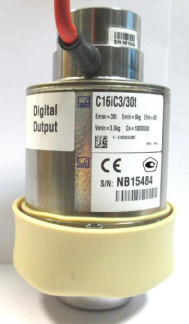

Внешний вид датчиков показан на рисунке 1.
модификация СШ модификация С16А модификация С2А
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке. Датчики модификаций СШ имеют цифровой выходной сигнал.
Обозначение модификаций датчиков имеет вид:
1. С16Х1Х2Х3Х4Х5Х6Х7Х8, где:
Х1 - условное обозначение типа выходного сигнала:
A - аналоговый выходной сигнал
i - цифровой выходной сигнал
Х2 - условное обозначение класса точности;
Х3 - условное обозначение максимального числа поверочных интервалов (nmax):
Х4 - условное обозначение максимальной нагрузки (Emax) в тоннах (t).
Опциональное исполнение:
Х5 - условное обозначение длины кабеля;
Х6 - условное обозначение стандартного исполнения или исполнения с молниезащитой; Х7 - условное обозначение стандартного исполнения или Y=20000;
Х8 - условное обозначение регионального исполнения.
2. С2АХ1Х2Х3Х4Х5Х6, где:
Х1 - условное обозначение класса точности;
Х2 - условное обозначение максимального числа поверочных интервалов (nmax):
Х3 - условное обозначение максимальной нагрузки (Emax) в тоннах (t):
Х4 - условное обозначение длины кабеля;
Х5 - условное обозначение степени защиты, обеспечиваемой оболочкой - IP69K Х6 - условное обозначение регионального исполнения.
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
- торговая марка изготовителя;
- модификация датчика;
- максимальная нагрузка Emax;
- серийный номер;
- предельные значения температуры;
- минимальный поверочный интервал vmin;
- предел допустимой нагрузки Elim;
- выходной сигнал;
- знак утверждения типа.
приведены в таблицах 1 - 3.
Таблица 1 - Метрологические и технические характеристики датчиков модификаций С16AX2X3X4X5X6X7X8_
| Характеристика | Значение | |||
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | D1 | C3 | C4 | C5 |
| Максимальное число поверочных интервалов (nmax) | 1000 | 3000 | 4000 | 5000 |
| Максимальная нагрузка (Emax), т | 20; 30; 40; 60; 100 | 20; 30; 40; 60; 100 | 20; 30; 40; 60; 100 | |
| Минимальный поверочный интервал (Vmin) | Emax / 5000 | Emax / 12000 | Emax / 12000 | |
| Минимальный поверочный интервал (Vmin) 1) | Emax / 20000 | |||
| Минимальная статическая нагрузка (Emin), % от Emax | 0 | |||
| Предел допустимой нагрузки (Elim), % от Emax | 150 | |||
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 | |||
| Входное сопротивление, Ом | 700 | |||
| Характеристика | Значение |
| Выходное сопротивление, Ом | 706 |
| Выходной сигнал, мВ/В | 2 |
| Предельные значения температуры, °С | от -50 до +50 |
| Классификация по влажности | CH |
| Примечания 1 Опционально. Значение величины vmin наносится на маркировочную табличку. | |
Таблица 2 - Метрологические и технические характеристики датчиков модификаций СШХ2Х3Х4Х5Х6Х7Х8_
| Характеристика | Значение | ||||||
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | D1 | C3 | C4 | C6 | |||
| Максимальное число поверочных интервалов (nmax) | 1000 | 3000 | 4000 | 6000 | |||
| Максимальная нагрузка (Emax), т | 20; 30; 40; 60 | 20; 30; 40 | 60 | 20; 30; 40 | 60 | 20; 30; 40 | 60 |
| Минимальный поверочный интервал (Vmin) | Emax / 5000 | E / ^max' 10000 | E / ^max' 12000 | E / ^max' 10000 | E / ^max' 12000 | E / ^max' 10000 | E / ^max' 12000 |
| Минимальный поверочный интервал (Vmin) 1) | Emax / 200001) | ||||||
| Минимальная статическая нагрузка C^minX % от Emax | 0 | ||||||
| Предел допустимой нагрузки (Ejim), % от Emax | 150 | ||||||
| Доля от пределов допускаемой погрешности весов (pLC) | 0,8 | ||||||
| Предельные значения температуры, °С | от -50 до +50 | ||||||
| Классификация по влажности | CH | ||||||
| Примечания 1 Опционально. Значение величины vmin наносится на маркировочную табличку. | |||||||
Таблица 3 - Метрологические и технические характеристики датчиков модификаций С2АХ1Х2Х3Х4Х5Хб_
| Характеристика | Значение | ||||
| Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) | D1 | C3 | C3 | C4 | C6 |
| Максимальное число поверочных интервалов (nmax) | 1000 | 3000 | 3000 | 4000 | 6000 |
| Максимальная нагрузка (Emax), т | 1; 2; 5; 10 | ||||
| Минимальный поверочный интервал (vmin) | E / ^max' 3500 | E / ^max' 10000 | E / ^max' 10000 | E / ^max' 10000 | E / ^max' 10000 |
| Невозврат выходного сигнала при возврате к минимальной нагрузке, выраженный через относительный параметр Z | 1000 | 3000 | 6000 | 4000 | 6000 |
| Минимальная статическая нагрузка (Emin), % от Emax | 0 | ||||
| Предел допустимой нагрузки (Ejim), % от Emax | 150 | ||||
| Доля от пределов допускаемой погрешности весов (pLC) | 0,7 | ||||
| Входное сопротивление, Ом | от 400 до 430 | ||||
| Выходное сопротивление, Ом | 356 | ||||
| Выходной сигнал, мВ/В | 2 | ||||
| Характеристика | Значение |
| Предельные значения температуры, °С | от -30 до +50 |
| Классификация по влажности | CH |
Г абаритные размеры датчиков приведены в таблицах 4 и 5.
Таблица 4 - Габаритные размеры датчиков модификаций С16Х1Х2Х3Х4Х5Х6Х7Х8
| Emax, т | Габаритные размеры, не более, мм: | |
| высота | диаметр | |
| 20, 30, 40 | 150 | 76,1 |
| 60 | 210 | 76,1 |
| 100, 200 | 260 | 95 |
| 400 | 260 | 154 |
Таблица 5 - Габаритные размеры датчиков модификаций С2АХ1Х2ХзХ4Х5Х6
| Emax, т | Габаритные размеры, не более, мм: | |
| высота | диаметр | |
| 1; 2; 5 | 48 | 90 |
| 10 | 53 | 90 |
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Датчик - 1 шт.
Руководство по эксплуатации - 1 экз.
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки: рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5 от 0,01 % до 0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
ГОСТ 8.021-2015 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
Техническая документация изготовителя.
| Зарегистрировано поверок | 39 |
| Поверителей | 7 |
| Актуальность данных | 16.09.2024 |
