Государственный реестр средств измерений

Полуприцеп-цистерна STOKOTA OPL-38-3/FUE, 67872-17

67872-17
Полуприцеп-цистерна STOKOTA OPL-38-3/FUE (далее - ППЦ) предназначена для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Документы
Карточка СИ
Номер в госреестре 67872-17
Наименование СИ Полуприцеп-цистерна
Обозначение типа СИ STOKOTA OPL-38-3/FUE
Изготовитель "Stokota sp. zo.o.", Польша
Год регистрации 2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Полуприцеп-цистерна STOKOTA OPL-38-3/FUE (далее - ППЦ) предназначена для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.

Описание

Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Цистерна состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

-    съемную крышку горловины с заливным люком и дыхательным клапаном;

-    клапан донный;

-    кран шаровой;

-    рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

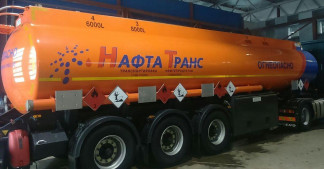

Общий вид ППЦ представлен на рисунке 1.

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, дм3

31000

Действительная вместимость 1-й секции, дм3

9125

Действительная вместимость 2-й секции, дм3

7255

Действительная вместимость 3-й секции, дм3

8340

Действительная вместимость 4-й секции, дм3

6320

Пределы допускаемой относительной погрешности ТМ, %

±0,4

Разность между номинальной и действительной вместимостью ТМ, %, не более

±1,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Снаряженная масса, кг, не более

5300

Длина цистерны, мм, не более

10200

Высота цистерны, мм, не более

1650

Ширина цистерны, мм, не более

2450

Температура окружающей среды эксплуатации, °С

от -40 до +50

Знак утверждения типа

наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Полуприцеп-цистерна

STOKOTA OPL-38-3/FUE

1 шт.

Запасные части, инструменты и принадлежности

1 комплект

Руководство по эксплуатации

1 шт.

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

Комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы относительной погрешности измерений объема жидкости ±0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

Техническая документация фирмы изготовителя

67872-17
Номер в ГРСИ РФ:
67872-17
Производитель / заявитель:
"Stokota sp. zo.o.", Польша
Год регистрации:
2017
