| Номер в госреестре | 67875-17 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | LAG |
| Изготовитель | "LAG Trailers NV", Бельгия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Полуприцепы-цистерны LAG (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Цистерна состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

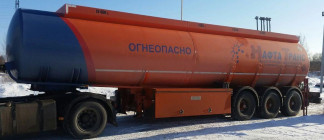

Общий вид ППЦ представлен на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Заводской номер | YB4106003 DL045918 | YB4106003 DL045917 | YB4106003 DL045919 |
| Номинальная вместимость, дм3 | 37800 | ||
| Действительная вместимость 1-й секции, дм3 | 13480 | 13500 | 13400 |
| Действительная вместимость 2-й секции, дм3 | 7270 | 7250 | 7360 |
| Действительная вместимость 3-й секции, дм3 | 6410 | 6440 | 6350 |
| Действительная вместимость 4-й секции, дм3 | 10620 | 10650 | 10600 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | ||
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 5200 |
| Длина цистерны, мм, не более | 11000 |
| Высота цистерны, мм, не более | 2200 |
| Ширина цистерны, мм, не более | 2200 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | LAG | 3 шт. |
| Запасные части, инструменты и принадлежности | 3 комплекта | |
| Руководство по эксплуатации | 3 шт. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
Техническая документация фирмы изготовителя
