| Номер в госреестре | 67880-17 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-200, РВС-1000, РВС-2000, РВСП-1000 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-200, РВС-1000, РВС-2000, РВСП-1000 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и со стационарной крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-200 (№№ 3, 10), РВС-1000 (№ 19), РВС-2000 (№ 30), РВСП-1000 (№ 25) расположены на Калачинской нефтебазе АО «Газпромнефть-Терминал», Омская обл., г. Калачинск, ул. Фрунзе, 62.

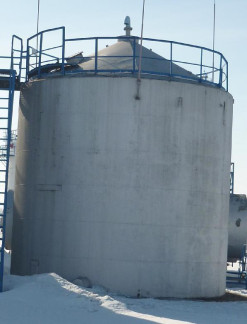

Общий вид резервуаров вертикальных стальных цилиндрических РВС-200, РВС-1000, РВС-2000, РВСП-1000 представлен на рисунках 1, 2, 3, 4.
отсутствует.
Таблица 1
| Наименование характеристики | Значение | ||
| РВС-200 | РВС-1000 РВСП-1000 | РВС-2000 | |
| Номинальная вместимость, м3 | 200 | 1000 | 2000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 | ±0,2 | ±0,2 |
| Средний срок службы, лет, не менее | 20 | ||
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | ||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС (РВСП) | 1 шт. |
| Паспорт | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рабочий эталон единицы длины в диапазоне от 0 до 30 м по ГОСТ Р 8.763-2011.
- рабочий эталон единицы длины в диапазоне от 0 до 20 м по ГОСТ Р 8.763-2011.
- рабочий эталон единицы длины в диапазоне от 0 до 500 мм по ГОСТ Р 8.763-2011,
- рабочий эталон единицы длины в диапазоне от 0 до 250 мм по ГОСТ Р 8.763-2011,
- толщиномер ультразвуковой 37DL Plus, диапазон измерений от 3 до 20 мм, регистрационный номер 29754-05.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный номер ФР.1.29.2015.21897.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация АО «Газпромнефть-Терминал»
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
