| Номер в госреестре | 67882-17 |
| Наименование СИ | Весы электронные стационарные платформенные автомобильные |
| Обозначение типа СИ | ВЭСПА |
| Изготовитель | Частное унитарное производственно-торговое предприятие "Номинал", Беларусь, г.Брест |
| Год регистрации | 2017 |
| Срок свидетельства | 27.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы электронные стационарные платформенные автомобильные ВЭСПА (далее -весы) предназначены для статического взвешивания груженого и порожнего автотранспорта (автомобилей, прицепов, полуприцепов, цистерн), автопоездов, а так же любых других грузов, размеры и конструктивные особенности которых позволяют установить их на грузоприемную платформу, а масса не превышает максимальной нагрузки весов.
Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется и обрабатывается дискретным отсчётным устройством.
Конструктивно весы состоят из грузоприёмного устройства, включающего в свой состав от одной до трех грузоприёмных платформ (далее - ГП), каждая из которых опирается на весоизмерительные тензорезисторные датчики, от четырех до восьми, в зависимости от количества платформ, и дискретного отсчётного устройства. В весах используются весоизмерительные тензорезисторные датчики типа CSPM (обозначение датчиков RCSP, CSP, CSPM) или ASC производства «Revere Transducers» (Нидерланды, Индия), входящая в состав «Vishay Precision Group» (США), ZEMIC H9C производства «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)» (Китай) и дискретное отсчётное устройство типа SE производства «АXIS» Sp.zo^, Gdansk (Республика Польша).

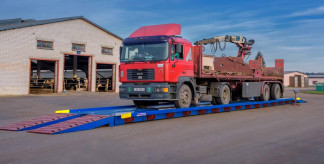

Внешний вид весов показан на рисунке 1, дискретного отсчётного устройства с указанием места пломбировки - на рисунке 2.
Весы выполняют следующие сервисные функции:
- индикация нагрузки на грузоприемную платформу;
- сигнализация о перегрузке;
- выборка массы тары;
- автоматическое слежение за нулем;
- автоматическая установка нуля;
Весы могут быть снабжены следующими дополнительными сервисными функциями при поставке вместе с ПК и принтером:
- отображение результатов взвешивания, реквизитов автомобиля и груза на экране монитора,
- распечатка товарно-транспортной накладной (весовой карточки),
- диагностирование состояния весов и процесса взвешивания с выдачей сообщений и кодов ошибок.
Весы выпускаются в различных модификациях, отличающихся друг от друга максимальными нагрузками, количеством ГП, исполнением и имеющих обозначение ВЭСПА-Н-Х-Z, где:
ВЭСПА - тип весов;
Н - максимальная нагрузка, т;
Х - исполнение (01- одна ГП, 02 - две ГП , 03 - три ГП);
Z - длина грузоприемного устройства.
| Места нанесения | |
| защитных | пломб |
| и оттиска | знака |
| поверки | |
Программное обеспечение (ПО) весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО или в ПК. Идентификационным признаком ПО служит номер версии, который отображается на дисплее дискретного отсчетного устройства при включении весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров служит защитная пломба (наклейка), которая находится на задней панели дискретного отсчетного устройства. Конструкция весов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. ПО не может быть модифицировано без нарушения защитной пломбы, установки переключателя юстировки в положение «ON» и ввода сервисного кода. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Цифровые статические весы |
| Номер версии (идентификационный номер) ПО | B106 * |
| Цифровой идентификатор ПО | _** |
| Другие идентификационные данные (если имеются) | -- * * |
| Примечания. 1 * Номер версии (идентификационный номер) ПО не ниже указанного. 2 ** Конструкция весов не предусматривает вычисление цифрового идентификатора ПО. 3 ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
представлены в таблицах 2 и 3.
Таблица 2
| Модификации весов | Класс точности по ГОСТ OIML R 76-1-2011 | Нагрузка, т | Действительная цена деления d (d1/d2), и поверочный интервал е (е1/е2), d=е, кг | Интервалы взвешивания, т | Число поверочных интервалов n (n1/n2), ед. | |
| мини мальная Min | макси мальная Mах (Mах1/Mах2) | |||||
| ВЭСПА-30 | средний (III) | 0,2 | 30 | 10 | от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 | 3000 |
| ВЭСПА-40 | 0,4 | 40 | 20 | от 0,4 до 10 вкл. св. 10 | 2000 | |
| ВЭСПА-50 | 0,4 | 50 | 20 | от 0,4 до 10 вкл. от 10 до 40 вкл. св.40 | 2500 | |
| ВЭСПА-60 | 0,4 | 60 | 20 | от 0,4 до 10 вкл. от 10 до 40 вкл. св.40 | 3000 | |
| ВЭСПА-80 | 0,4 | 60/80 | 20/50 | от 0,4 до 10 вкл. от 10 до 40 вкл. от 40 до 60 вкл. св.60 | 3000/1600 | |
Таблица 3
| Наименование параметра | Значение параметра | |
| Диапазон выборки массы тары, кг | от Min до Мах | |
| Габаритные размеры грузоприёмного устройства, мм, не более: | ||
| исполнение 01 | ВЭСПА-30 | 12000x4000x800 |
| ВЭСПА-40 | 12000x4000x850 | |
| ВЭСПА-50 | 12000x4000x850 | |
| ВЭСПА-60 | 12000x4000x850 | |
| ВЭСПА-80 | 12000x4000x850 | |
| Наименование параметра | Значение параметра | |
| исполнение 02 | ВЭСПА-30 | 24000x4000x800 |
| ВЭСПА-40 | 24000x4000x850 | |
| ВЭСПА-50 | 24000x4000x850 | |
| ВЭСПА-60 | 24000x4000x850 | |
| ВЭСПА-80 | 18000x4000x850 | |
| исполнение 03 | ВЭСПА-30 | 24000x4000x750 |
| ВЭСПА-40 | 24000x4000x750 | |
| ВЭСПА-50 | 24000x4000x750 | |
| ВЭСПА-60 | 24000x4000x800 | |
| ВЭСПА-80 | 24000x4000x750 | |
| Масса грузоприёмного устройства, кг, не более: | ||
| исполнение 01 | ВЭСПА-30 | 7020 |
| ВЭСПА-40 | 7460 | |
| ВЭСПА-50 | 7900 | |
| ВЭСПА-60 | 8540 | |
| ВЭСПА-80 | 9170 | |
| исполнение 02 | ВЭСПА-30 | 8215 |
| ВЭСПА-40 | 8845 | |
| ВЭСПА-50 | 9290 | |
| ВЭСПА-60 | 9820 | |
| ВЭСПА-80 | 10560 | |
| исполнение 03 | ВЭСПА-30 | 12165 |
| ВЭСПА-40 | 12165 | |
| ВЭСПА-50 | 12780 | |
| ВЭСПА-60 | 13510 | |
| ВЭСПА-80 | 14840 | |
| Диапазон рабочих температур2 (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °С: - для грузоприемного устройства - для дискретного отсчётного устройства | от -30 до +45 от -10 до +40 | |
| Питание от сети переменного тока с параметрами: - напряжение, В - частота, Гц - потребляемая мощность, не более, В*А | 230+10% 230-15% от 49 до 51 200 | |
| Примечание: Дискретное отсчётное устройство располагается в весовой будке оператора весов | ||
наносится типографским способом на эксплуатационную документацию, термотрансферным способом на лицевую панель дискретного отсчетного устройства, а также на маркировочную табличку, расположенную на грузоприемной платформе весов.
Таблица 4
| Наименование | Количество | ||||
| ВЭСПА-30 | ВЭСПА-40 | ВЭСПА-50 | ВЭСПА-60 | ВЭСПА-80 | |
| Грузоприёмная платформа, шт. | * | * | * | * | * |
| Распределительная коробка, шт. | 1 | 1 | 1 | 1 | 1 |
| Дискретное отсчётное устройство типа SE, шт. | 1 | 1 | 1 | 1 | 1 |
| Тензометрический датчик типа CSPM (RCSP, CSP, CSPM), ASC или H9C, шт. | ** | ** | ** | ** | ** |
| Кабель соединительный (до 100 м), шт. | 1 | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации,экз. | 1 | 1 | 1 | 1 | 1 |
| Паспорт, экз. | 1 | 1 | 1 | 1 | 1 |
| Упаковочная коробка, шт. | 1 | 1 | 1 | 1 | 1 |
| * По требованию заказчика грузоприёмное устройство может комплектоваться: - одной платформой (исполнение 01); - двумя платформами (исполнение 02); - тремя платформами (исполнение 03). ** Количество датчиков для грузоприёмного устройства, состоящего из: - одной платформы - 4 шт.; - двух платформ - 6 шт.; - трёх платформ - 8 шт. | |||||
осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов»
Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009. Идентификационные данные и способ идентификации программного обеспечения представлены в паспорте в разделе 8 «Поверка».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средства измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,
ТУ BY 200165359.001-2006 «Весы электронные стационарные платформенные автомобильные ВЭСПА. Технические условия»
| Зарегистрировано поверок | 12 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
