| Номер в госреестре | 67887-17 |
| Наименование СИ | Автотопливозаправщики |
| Обозначение типа СИ | 4679 |
| Изготовитель | Общество с ограниченной ответственностью "Производственная Компания Универсальной СпецТехники" (ООО "ПК УСПТ"), Челябинская область, г. Миасс |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автотопливозаправщики 4679 (далее - АТЗ) являются мерой полной вместимости, предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов с плотностью не более 0,83 г/см и механизированной заправки техники с измерением выдаваемого объема топлива.
АТЗ являются мерой полной вместимости. Конструкция цистерны выполнена в поперечном сечении в виде чемоданообразной, трапециевидной, эллиптической или круглой формы и может состоять из одной или нескольких секций. Максимальное количество секций -6. Каждая из секций может иметь разную номинальную вместимость. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры и донные клапаны. На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
Электрооборудование АТЗ состоит из системы световой сигнализации и наружного освещения. АТЗ снабжается противопожарными средствами, к которым относятся: огнетушитель; ящик для песка; заземляющее устройство; цепь походного заземления.
Наполнение цистерны АТЗ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение цистерны АТЗ происходит с помощью насоса или самотеком.
Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика СЖ-ППО25 или СЖ-ППО40 (регистрационный номер 59916-15) и раздаточного рукава с раздаточным краном (пистолетом).

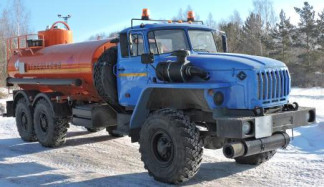

Общий вид АТЗ представлен на рисунке 1, 2. Место пломбирования от несанкционированного доступа обозначено на рисунке 3,4,5,6.
Рисунок 1 - Общий вид АТЗ с одной секцией
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций автотопливозаправщика | |||||
| АТЗ-6,5 | АТЗ-7 | АТЗ-7,5 | АТЗ-8 | АТЗ-8,5 | АТЗ-9 | |
| Номинальная вместимость цистерны, м3 | 6,50± 0,13 | 7,00± 0,14 | 7,50± 0,15 | 8,00± 0,16 | 8,50± 0,17 | 9,00± 0,18 |
| Номинальная вместимость секций, м3 | от 0,5 до 6,5 | от 0,5 до 7,0 | от 0,5 до 7,5 | от 0,5 до 8,0 | от 0,5 до 8,5 | от 0,5 до 9,0 |
| Количество секций в цистерне, шт | от 1 до 3 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||||
| Объем вместимости горловины цистерны над указателем уровня, м3, не менее | 0,13 | 0,14 | 0,15 | 0,16 | 0,17 | 0,18 |
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,0065 | 0,0070 | 0,0075 | 0,0080 | 0,0085 | 0,0090 |
| Время заполнения цистерны своим насосом, мин, не более | 26 | 28 | 30 | 32 | 34 | 36 |
| Время слива своим насосом из цистерны, мин, не более | 22 | 24 | 25 | 27 | 28 | 30 |
| Время слива из цистерны самотеком, мин, не более | 42 | 44 | 46 | 48 | 50 | 52 |
| Наименование характеристики | Значение для модификаций автотопливозаправщика | |||||
| АТЗ-9,5 | АТЗ-10 | АТЗ-10,5 | АТЗ-11 | АТЗ-11,5 | АТЗ-12 | |
| Номинальная вместимость цистерны, м3 | 9,50± 0,19 | 10,0± 0,2 | 10,500± 0,158 | 11,000± 0,165 | 11,500± 0,173 | 12,00± 0,18 |
| Номинальная вместимость секций, м3 | от 0,5 до 9,5 | от 0,5 до 10,0 | от 0,5 до 10,5 | от 0,5 до 11,0 | от 0,5 до 11,5 | от 0,5 до 12,0 |
| Количество секций в цистерне, шт | от 1 до 4 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||||
| Объем вместимости горловины цистерны над указателем уровня, м3, не менее | 0,19 | 0,2 | 0,21 | 0,22 | 0,23 | 0,24 |
| Несливаемый остаток послеопорожнения цистерны (секций), м3, не более | 0,0095 | 0,0100 | 0,0105 | 0,0110 | 0,0115 | 0,0120 |
| Время заполнения цистерны своим насосом, мин, не более | 38 | 40 | 42 | 44 | 46 | 48 |
| Время слива своим насосом из цистерны, мин, не более | 31 | 33 | 34 | 36 | 37 | 39 |
| Время слива из цистерны самотеком, мин, не более | 54 | 56 | 58 | 60 | 62 | 64 |
| Наименование характеристики | Значение для модификаций автотопливозаправщика | |||||
| АТЗ-12,5 | АТЗ-13 | АТЗ-13,5 | АТЗ-14 | АТЗ-14,5 | АТЗ-15 | |
| Номинальная вместимость цистерны, м3 | 12,500± 0,188 | 13,000± 0,195 | 13,500± 0,203 | 14,00± 0,21 | 14,500± 0,218 | 15,000± 0,225 |
| Номинальная вместимость секций, м3 | от 0,5 до 12,5 | от 0,5 до 13,0 | от 0,5 до 13,5 | от 0,5 до 14,0 | от 0,5 до 14,5 | от 0,5 до 15,0 |
| Количество секций в цистерне, шт | от 1 до 5 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||||
| Объем вместимости горловины цистерны над указателем уровня, м3, не менее | 0,25 | 0,26 | 0,27 | 0,28 | 0,29 | 0,3 |
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,0125 | 0,0130 | 0,0135 | 0,0140 | 0,0145 | 0,0150 |
| Время заполнения цистерны своим насосом, мин, не более | 50 | 52 | 54 | 56 | 58 | 60 |
| Время слива своим Насосом из цистерны, мин, не более | 40 | 42 | 43 | 45 | 47 | 49 |
| Время слива из цистерны самотеком, мин, не более | 66 | 68 | 70 | 72 | 74 | 76 |
| Наименование характеристики | Значение для модификаций автотопливозаправщика | |||||
| АТЗ-15,5 | АТЗ-16 | АТЗ-16,5 | АТЗ-17 | АТЗ-17,5 | АТЗ-18 | |
| Номинальная вместимость цистерны, м3 | 15,500± 0,233 | 16,00± 0,24 | 16,500± 0,248 | 17,000± 0,255 | 17,500± 0,263 | 18,00± 0,27 |
| Номинальная вместимость секций, м3 | от 0,5 до 15,5 | от 0,5 до 16,0 | от 0,5 до 16,5 | от 0,5 до 17,0 | от 0,5 до 17,5 | от 0,5 до 18,0 |
| Количество секций в цистерне, шт | от 1 до 6 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||||
| Объем вместимости горловины цистерны над указателем уровня, м3, не менее | 0,31 | 0,32 | 0,33 | 0,34 | 0,35 | 0,36 |
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,0155 | 0,0160 | 0,0165 | 0,0170 | 0,0175 | 0,0180 |
| Время заполнения цистерны своим насосом, мин, не более | 62 | 64 | 66 | 68 | 70 | 72 |
| Время слива своим насосом из цистерны, мин, не более | 50 | 52 | 53 | 55 | 56 | 58 |
| Время слива из цистерны самотеком, мин, не более | 78 | 80 | 82 | 84 | 86 | 88 |
| Наименование характеристики | Значение для модификаций автотопливозаправщика | |||||
| АТЗ- 18,5 | АТЗ-19 | АТЗ- 19,5 | АТЗ-20 | АТЗ- 20,5 | АТЗ-21 | |
| Номинальная вместимость цистерны, м3 | 18,500± 0,278 | 19,000± 0,285 | 19,500± 0,293 | 20,0± 0,3 | 20,500± 0,308 | 21,000± 0,315 |
| Номинальная вместимость секций, м3 | от 0,5 до 18,5 | от 0,5 до 19,0 | от 0,5 до 19,5 | от 0,5 до 20,0 | от 0,5 до 20,5 | от 0,5 до 21,0 |
| Количество секций в цистерне, шт | от 1 до 6 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||||
| Объем вместимости горловины цистерны над указателем уровня, м3, не менее | 0,37 | 0,38 | 0,39 | 0,40 | 0,41 | 0,42 |
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,0185 | 0,0190 | 0,0195 | 0,0200 | 0,0205 | 0,0210 |
| Время заполнения цистерны своим насосом, мин, не более | 74 | 76 | 78 | 80 | 82 | 84 |
| Время слива своим насосом из цистерны, мин, не более | 60 | 62 | 63 | 64 | 65 | 67 |
| Время слива из цистерны самотеком, мин, не более | 90 | 92 | 94 | 96 | 98 | 100 |
| Наименование характеристики | Значение для модификаций автотопливозаправщика | |||||
| АТЗ-21,5 | АТЗ-22 | АТЗ-22,5 | АТЗ-23 | АТЗ-23,5 | АТЗ-24 | |
| Номинальная вместимость цистерны, м3 | 21,500± 0,323 | 22,00± 0,33 | 22,500± 0,337 | 23,000± 0,345 | 23,500± 0,352 | 24,00± 0,36 |
| Номинальная вместимость секций, м3 | от 0,5 до 21,5 | от 0,5 до 22,0 | от 0,5 до 22,5 | от 0,5 до 23,0 | от 0,5 до 23,5 | от 0,5 до 24,0 |
| Количество секций в цистерне, шт | от 1 до 6 включ. | |||||
| Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % | ±0,4 | |||||
| Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % | ±0,5 | |||||
| Объем вместимости горловины цистерны над указателем уровня, м3, не менее | 0,43 | 0,44 | 0,45 | 0,46 | 0,47 | 0,48 |
| Несливаемый остаток после опорожнения цистерны (секций), м3, не более | 0,0215 | 0,0220 | 0,0225 | 0,0230 | 0,0235 | 0,0240 |
| Время заполнения цистерны своим насосом, мин, не более | 86 | 88 | 90 | 92 | 94 | 96 |
| Время слива своим насосом из цистерны, мин, не более | 68 | 70 | 71 | 73 | 74 | 76 |
| Время слива из цистерны самотеком, мин, не более | 102 | 104 | 106 | 108 | 110 | 112 |
| Тип АТЗ | Наименование парамет | ра или размера | |||
| Г абаритные размеры, мм , не более | Масса снаряженного транспортного средства, кг, не более | Полная масса транспортного средства кг, не более | |||
| длина | ширина | высота | |||
| АТЗ-6,5 | 8255 | 2550 | 3740 | 9775 | 17800 |
| АТЗ-7 | 8255 | 2550 | 3740 | 9775 | 17800 |
| АТЗ-7,5 | 8255 | 2550 | 3740 | 9775 | 17800 |
| АТЗ-8 | 8255 | 2550 | 3740 | 9775 | 17800 |
| АТЗ-8,5 | 8255 | 2550 | 3740 | 9775 | 17800 |
| АТЗ-9 | 8450 | 2550 | 3740 | 11365 | 21400 |
| АТЗ-9,5 | 8450 | 2550 | 3740 | 11365 | 21400 |
| АТЗ-10 | 9280 | 2550 | 3740 | 11365 | 22230 |
| АТЗ-10,5 | 9280 | 2550 | 3740 | 11365 | 22230 |
| АТЗ-11 | 9280 | 2550 | 3740 | 11365 | 22230 |
| АТЗ-11,5 | 9280 | 2550 | 3740 | 11365 | 22230 |
| АТЗ-12 | 9280 | 2550 | 3740 | 11365 | 22230 |
| АТЗ-12,5 | 9280 | 2550 | 3740 | 10850 | 25120 |
| АТЗ-13 | 9280 | 2550 | 3740 | 10850 | 25120 |
| АТЗ-13,5 | 9280 | 2550 | 3740 | 10850 | 25120 |
| АТЗ-14 | 9280 | 2550 | 3740 | 10850 | 25120 |
| АТЗ-14,5 | 8285 | 2500 | 3740 | 10105 | 25120 |
| АТЗ-15 | 8285 | 2500 | 3740 | 10105 | 25120 |
| АТЗ-15,5 | 8285 | 2500 | 3740 | 10105 | 25120 |
| АТЗ-16 | 8285 | 2500 | 3740 | 10105 | 25120 |
| АТЗ-16,5 | 8285 | 2500 | 3740 | 10105 | 25120 |
| АТЗ-17 | 8285 | 2500 | 3740 | 10105 | 25120 |
| АТЗ-17,5 | 8285 | 2500 | 3740 | 10105 | 25120 |
| АТЗ-18 | 8285 | 2500 | 3740 | 10105 | 25120 |
| АТЗ-18,5 | 8240 | 2550 | 3600 | 12675 | 32670 |
| АТЗ-19 | 8240 | 2550 | 3600 | 12675 | 32670 |
| АТЗ-19,5 | 8240 | 2550 | 3600 | 12675 | 32670 |
| АТЗ-20 | 8240 | 2550 | 3600 | 12675 | 32670 |
| АТЗ-20,5 | 8240 | 2550 | 3600 | 12675 | 32670 |
| АТЗ-21 | 8240 | 2550 | 3600 | 12675 | 32670 |
| АТЗ-21,5 | 8240 | 2550 | 3600 | 12675 | 32670 |
| АТЗ-22 | 8240 | 2550 | 3600 | 12675 | 32670 |
| АТЗ-22,5 | 8240 | 2550 | 3600 | 12675 | 32670 |
| АТЗ-23 | 8240 | 2550 | 3600 | 12675 | 32670 |
| АТЗ-23,5 | 8240 | 2550 | 3600 | 12675 | 32670 |
| АТЗ-24 | 8240 | 2550 | 3600 | 12675 | 32670 |
наносится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на цистерну АТЗ, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Таблица 3
| Наименование | Обозначение | Количество |
| Автотопливозаправщик (навесное оборудование) | 4679 | 1 шт. |
| Противооткатные башмаки | 2 шт. | |
| Огнетушитель ОП-4 | 2 шт. | |
| Ящик для песка | 1 шт. | |
| Эксплуатационные документы | ||
| Руководство по эксплуатации | 4679.10.00.000 РЭ | 1 экз. |
| Формуляр | 4679.20.00.000Ф | 1 экз. |
| Методика поверки | МП-01-2017-20 | 1 экз. |
осуществляется по документу МП-01-2017-20 «Автотопливозаправщики 4679. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 04 мая 2017 г.
Таблица 4 - Основные средства поверки
| Наименование и тип средства поверки | Основные характеристики |
| Цилиндр 2-го класса точности по ГОСТ 1770-76 (регистрационный номер: 4784-02) | 3 Вместимость 1000 см |
| Термометр ртутно-стеклянный по ГОСТ 28498-90 ТЛ-7 (регистрационный номер: 308-84) | Диапазон измерения от 0 °С до 50 °С, цена деления 0,1 °С |
| Мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013 (регистрационный номер: 56453-14) | Вместимость 200,500,1000 дм3 |
| Мерники эталонные 2-го разряда по ГОСТ 8.400-2013 М2р-2000 (регистрационный номер:62849-15) | Вместимость 2000 дм |
| Мерники эталонные 2-го разряда по ГОСТ 8.400-2013 М2р-5000 (регистрационный номер: 53293-13) | Вместимость 5000 дм |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на «Свидетельство о поверке».
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 33666-2015. Автомобильные транспортные средства для транспортировки и заправки нефтепродуктов.
ТУ 4521-008-70828781-2017. Автотопливозаправщики 4679 на шасси автомобилей УРАЛ и КАМАЗ. Технические условия.
