Государственный реестр средств измерений

Мерники технические 1-го класса горизонтальные Г4-ВИЦ-370, 67888-17

67888-17
Мерники технические 1-го класса горизонтальные Г4-ВИЦ-370 (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Документы
Карточка СИ
Номер в госреестре 67888-17
Наименование СИ Мерники технические 1-го класса горизонтальные
Обозначение типа СИ Г4-ВИЦ-370
Изготовитель Смелянский машиностроительный завод, Украина, г.Смела
Год регистрации 2017
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Мерники технические 1-го класса горизонтальные Г4-ВИЦ-370 (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.

Описание

Принцип работы мерника основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.

Конструктивно мерник выполнен в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.

Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение.

По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.

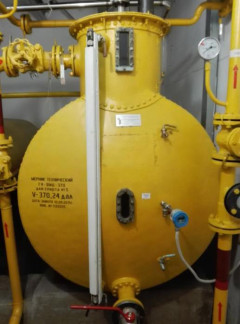

Общий вид мерников представлен на рисунке 1.

Рисунок 2 - Схема пломбировки мерников Г4-ВИЦ-370, зав.№№ 5, 24 от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

зав. № 5

зав. № 24

Номинальная вместимость, дм3

3700

3700

Пределы допускаемой относительной погрешности при температуре +20 °С, от номинального значения полной вместимости, %

±0,2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

зав. № 5

зав. № 24

Г абаритные размеры

(Диаметр х Ширина х Высота), мм, не более

3300х1200х1800

3300х1200х1800

Условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +30

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Мерники технические 1-го класса горизонтальные Г 4-ВИЦ-370, зав. №№ 5, 24

Г4-ВИЦ-370

2 шт.

Паспорт

2 шт.

Поверка

осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».

Основные средства поверки:

Мерники эталонные 1- го разряда номинальной вместимостью 2, 5, 10, 50, 100, 200 дм по ГОСТ 8.470-82;

Колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм по ГОСТ 1770-74;

Термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мерников с требуемой точностью.

Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса горизонтальным Г4-ВИЦ-370

ГОСТ 8.470-82 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема

ГОСТ 8.633-2013 Государственная система обеспечения единства измерений Мерники металлические технические. Методика поверки

Зарегистрировано поверок 8
Поверителей 2
Актуальность данных 21.11.2024
