Виброметры HSV-100 (далее - виброметры) предназначены для измерений виброскорости и виброперемещения.
Принцип работы виброметра основан на эффекте Доплера, который заключается в изменении частоты оптического (лазерного) излучения, отраженного от движущегося объекта. Разность частот между излученным и отраженным оптическими сигналами пропорциональна мгновенной виброскорости, а разность фаз - пропорциональна мгновенному виброперемещению объекта.
Конструктивно виброметр состоит из сенсорной головки HSV-I-100 (далее - сенсорная головка), лазерного модуля HSV-100 (далее - лазерный модуль) и одно- или двухканального контроллера HSV-100 (далее - контроллер). Лазерный модуль содержит модуль оптического детектора с гелий-неоновым лазером с длиной волны 633 нм.
Отраженный от объекта измерения лазерный луч попадает на оптический детектор, который преобразует оптический сигнал в электрический.
Поступающий с модуля оптического детектора электрический сигнал обрабатывает контроллер. Результат измерения отображается, посредством программного обеспечения Polytec Vibrometer Software (Vibsoft), на персональном компьютере (далее - ПК) или ноутбуке. Так же на выходных BNC-разъёмах контроллера («VELO OUTPUT», «DISP OUTPUT») формируются два аналоговых сигнала. Сигнал на выходе «VELO OUTPUT» пропорционален мгновенной амплитуде виброскорсти, сигнал на выходе «DISP OUTPUT» пропорционален мгновенной амплитуде виброперемещения. Данные разъёмы предназначены для подключения измерительной аппаратуры.

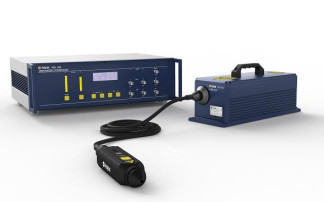

_Внешний вид виброметра представлен на рисунке 1._
Место пломбировки
Рисунок 1 - Внешний вид виброметра HSV-100, с двухканальным контроллером (А), сенсорной головкой HSV-I-100 (С) и лазерным модулем HSV-100 (B), схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа
Программное обеспечение (далее - ПО) предназначено для управления виброметром, а также сбора, обработки и хранения результатов измерений.
Программное обеспечение по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VibSoft |
| Номер версии (идентификационный номер) ПО | 5.2.2 |
| Цифровой идентификатор ПО | 0xc0f9020e |
приведены в таблице 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон показаний виброскорости, м/с | от 0 до 40 |
| Диапазон показаний виброперемещения, м | от 0 до 2,56 |
| Диапазон рабочих частот, Гц | от 0,5 до 20000 |
| Диапазон измерений среднеквадратического значения (СКЗ) виброскорости, м/с | от 1 • 10-4 до 1 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, % | ±4 |
| Диапазон измерений СКЗ виброперемещения, м | от 110-6 до 0,250 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброперемещения, % | ±4 |
| Диапазон выходного напряжения по каналу «VELO OUTPUT», В | от -8 до +8 |
| Пределы допускаемой относительной погрешности выходного напряжения по каналу «VELO OUTPUT», % | ±4 |
| Диапазон выходного напряжения по каналу «DISP OUTPUT», В | от -10 до +10 |
| Пределы допускаемой относительной погрешности выходного напряжения по каналу «DISP OUTPUT», % | ±4 |
| Примечание: метрологические характеристики приведены для каждого канала двухканального контроллера | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения |
| Количество каналов | 1 или 2 |
| Диапазон рабочих температур, °С | от +5 до +40 |
| Масса, г, не более: | 16000 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| - контроллер HSV-E-100 | 450x360x150 |
| - сенсорная головка HSV-I-100 | 340x130x115 |
| - лазерный модуль HSV-100 | 174x48x39 |
| Наименование характеристики | Значения |
| Длина волны лазера, нм | 633 |
| Мощность излучения лазера, мВт, не более | 1 |
| Средний срок службы, лет | 10 |
| Класс безопасности лазерного излучения по ГОСТ Р 50723-94 | 2 (безопасный для глаз) |
наносится на титульный лист Руководства по эксплуатации типографским способом и наклейкой на переднюю панель виброметра.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброметр HSV-100 в составе: | ||
| - контроллер | HSV- 100 | 1 шт. |
| - сенсорная головка (для каждого канала) | HSV-I-100 | 1 шт. |
| - лазерный модуль (для каждого канала) | HSV-100 | 1 шт. |
| Комплект принадлежностей: | ||
| -диск с программным обеспечением | * | |
| - кабель питания | - | 1 шт. |
| - отражающая поверхность | * | |
| - штатив для установки сенсорной головки | * | |
| Ноутбук (или стационарный компьютер) | * | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-4213-441-2017 | 1 экз. |
| Примечание: (*) - поставляются по согласованию с заказчиком. | ||
осуществляется по документу РТ-МП-4213-441-2017 «Виброметры HSV-100», утвержденному ФБУ «Ростест-Москва» 14.04.2017 г.
Основные средства поверки:
- виброустановка для поверки акселерометров 1-го разряда по ГОСТ Р 8.800-2012 в диапазоне воспроизведения виброускорения от 1 до 100 м/с ;
- мультиметр цифровой FLUKE 8846A (регистрационный номер в Федеральном информационном фонде № 57943-14);
- вольтметр универсальный цифровой быстродействующий В7-43 (регистрационный номер в Федеральном информационном фонде № 10283-85);
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер в Федеральном информационном фонде № 39089-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств изменений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10- до 2-10 Техническая документация Polytec GmbH
