| Номер в госреестре | 67895-17 |
| Наименование СИ | Измерители продолжительности телефонных соединений |
| Обозначение типа СИ | КОМЕТА-8М |
| Изготовитель | ФГУП "ЦНИИ связи" (ЦНИИС), г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители продолжительности телефонных соединений КОМЕТА-8М, далее приборы, предназначены для измерения длительности телефонных соединений с использованием таксофонов и статистического анализа информации (данных), полученной из тарификаторов таксофонов и аппаратуры автоматизированных переговорных пунктов.
Принцип действия приборов основан на измерении длительности телефонного соединения, инициированного с таксофона (переговорного пункта), фиксации моментов начала и окончания телефонного соединения.
Приборы представляют собой программно-аппаратный комплекс, состоящий из генератора контрольного сигнала (ГКС), предназначенного для формирования контрольного сигнала, посылаемого в микротелефонную трубку поверяемого таксофона, и измерительного модуля (ИМ), предназначенного для фиксации контрольного сигнала и измерения его длительности.
Управление приборами осуществляется с помощью внешнего персонального компьютера (ПК) с пакетом специального ПО КОМЕТА-8М, версия 3.0, функционирующего в операционной системе Windows.
Подключение приборов к ПК осуществляется по USB или RS232.
Основные функции приборов:
- фиксация моментов начала и окончания телефонного соединения;
- измерение длительности телефонного соединения;
- статистический анализ временных интервалов, полученных из тарификаторов таксофонов и аппаратуры автоматизированных переговорных пунктов.
Таблица 1 - Модификации приборов
| Код | Обозначение | Описание исполнения |
| КОМЕТА-8М/1 | ЦМПР.466961.001 | ИМ с одним измерительным каналом |
| КОМЕТА-8М/2 | ЦМПР.466961.001-01 | ИМ с двумя измерительными каналами |
| КОМЕТА-8М/3 | ЦМПР.466961.001-02 | ИМ с тремя измерительными каналами |
| КОМЕТА-8М/4 | ЦМПР.466961.001-03 | ИМ с четырьмя измерительными каналами |
| КОМЕТА-8М/5 | ЦМПР.466961.001-04 | ИМ с пятью измерительными каналами |
| КОМЕТА-8М/6 | ЦМПР.466961.001-05 | ИМ с шестью измерительными каналами |
| КОМЕТА-8М/7 | ЦМПР.466961.001-06 | ИМ с семью измерительными каналами |
| КОМЕТА-8М/8 | ЦМПР.466961.001-07 | ИМ с восьмью измерительными каналами |
Конструктивно приборы выполнены в виде приборного контейнера.

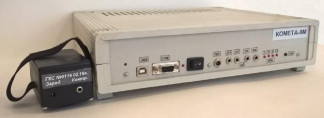

Защита от несанкционированного доступа к процессору и результатам измерений обеспечивается двумя пломбами, что предотвращает несанкционированные вмешательства, которые могут привести к изменению метрологических характеристик или результатов измерений. Общий вид прибора представлен на рисунке 1, место пломбирования прибора представлено на рисунке 2.
Уровень защиты ПО и измерительной информации «высокий», в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименовании ПО | КОМЕТА-8М |
| Номер версии (идентификационный номер) ПО | 3.0 |
| Цифровой идентификатор ПО | D11BA8A4 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Частота ГКС, Гц | 1000+50 |
| Выходной уровень ГКС, В, не менее | 0,76 |
| Диапазон измерения длительности телефонных соединений, с | от 1 до 600 |
| Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений, с | ±0,25 |
| Чувствительность ИМ на частоте 1000 Гц, мВ | 25+5 |
| Значение модуля входного электрического сопротивления ИМ: - в разговорном режиме, Ом - в режиме ожидания вызова, кОм, не менее - в режиме вызова, кОм | 600+60 10 от 4 до 20 |
| Значение электрического сопротивления ИМ постоянному току в разговорном режиме при силе тока 35 мА, Ом | 320+30 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±0,5 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность при температуре 25 °C, % - атмосферное давление, кПа | от +10 до +35 80 от 70,0 до 106,7 |
| Код | Обозначение | Потребляемая мощность, В-А, не более | Масса, кг, не более | Габаритные размеры, мм (длина-ширина-высота), не более |
| ИМ | ЦМПР.468163.001 | 25 | 2,50 | 300х250х150 |
| ГКС | ЦМПР.468789.004 | 2,5 | 0,15 | 80х55х45 |
наносится на эксплуатационную документацию приборов типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование и обозначение | Код | Количество в модификации ЦМПР.466961.001- | Примечание | |||||||
| - | 01 | 02 | 03 | 04 | 05 | 06 | 07 | |||
| 1 Модуль измерительный: - ЦМПР.468163.001 - ЦМПР.468163.001-01 - ЦМПР.468163.001-02 - ЦМПР.468163.001-03 - ЦМПР.468163.001-04 - ЦМПР.468163.001-05 - ЦМПР.468163.001-06 - ЦМПР.468163.001-07 | ИМ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 2 Генератор контрольного сигнала ЦМПР.468789.004 | ГКС | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| 3 Зарядное устройство 9 В, 0,5 А | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | Покупное изделие | |
| 4 Персональный компьютер (ноутбук) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | Покупное изделие | |
| 5 Съемный электронный носитель с программным обеспечением КОМЕТА-8М ЦМПР.467361.001 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 5 Сетевой адаптер 220 В/12 В, 1 А | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | Покупное изделие | |
| 6 Комплект монтажных частей в составе: - кабель - штекер стерео 3,5 В | USB | 1 1 | 1 2 | 1 3 | 1 4 | 1 5 | 1 6 | 1 7 | 1 8 | Покупное изделие Покупное изделие |
| Наименование и обозначение | Код | Количество в модификации ЦМПР.466961.001- | Примечание | |||||||
| - | 01 | 02 | 03 | 04 | 05 | 06 | 07 | |||
| 7 Комплект эксплуатационных | ||||||||||
| документов в составе: | ||||||||||
| - руководство по эксплуатации | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| ЦМПР.466961.001РЭ | ||||||||||
| - паспорт ЦМПР.466961.001ПС | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 8 Методика поверки | ||||||||||
| ЦМПР.466961.001МП | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 9 Упаковка по ГОСТ 9142-2014 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
осуществляется по документу ЦМПР.466961.001МП «Измерители продолжительности телефонных соединений КОМЕТА-8М Методика поверки», утвержденному ФГУП ЦНИИС 22 мая 2017 г.
Основные средства поверки:
- генератор низкочастотный Г3-123 (регистрационный номер 11189-88);
- вольтметр универсальный цифровой В7-35 (регистрационный номер 7030-79);
- магазин сопротивлений Р33 (регистрационный номер 48930-12);
- частотомер электронно-счетный Ч3-63 (регистрационный номер 9084-83);
- секундомер электронный с таймерным выходом СТЦ-2М (регистрационный номер 53954-13) Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Технические условия ЦМПР.466961.001ТУ
| Зарегистрировано поверок | 13 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
