Профилограф течений акустический доплеровский WHS300-LADCP, 67896-17

67896-17
Профилограф течений акустический доплеровский WHS300-LADCP (далее - профилограф WHS300-LADCP, профилограф) предназначен для измерений скорости водного потока на различных глубинах и глубин водных объектов.
Карточка СИ
Номер в госреестре 67896-17
Наименование СИ Профилограф течений акустический доплеровский
Обозначение типа СИ WHS300-LADCP
Изготовитель "Teledyne RD Instruments", США
Год регистрации 2017
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Профилограф течений акустический доплеровский WHS300-LADCP (далее - профилограф WHS300-LADCP, профилограф) предназначен для измерений скорости водного потока на различных глубинах и глубин водных объектов.

Описание

Принцип действия профилографа WHS300-LADCP основан на излучении акустического импульса с последующей регистрацией частоты отраженного сигнала и времени его прохождения. Основываясь на принципе «эффекта Доплера», по частоте отраженного сигнала происходит определение скорости водного потока, а по времени прохождения отраженного сигнала определяется расстояние до отражающего слоя и глубина.

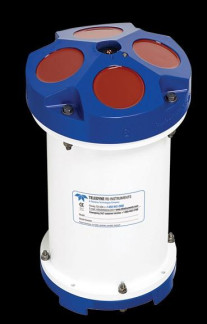

Конструктивно профилограф WHS300-LADCP представляет собой герметичный блок с размещенными внутри чувствительным элементом (керамические преобразователи, объединяющие в себе функции излучения и приема акустических сигналов), блоками связи и управления, встроенного программного обеспечения, аккумуляторной батареей. Общий вид профилографа WHS300-LADCP представлен на рисунке 1.

Профилограф WHS300-LADCP позволяет вести измерения профиля течений и глубины водоема. Профилограф может работать как в режиме архивации данных, так и в режиме реального времени, и располагаться как на дне водоема, так и у поверхности.

Программное обеспечение

Программное обеспечение (ПО) Профилографа WHS300-LADCP состоит из встроенного ПО, отвечающего за работу Профилографа и автономных ПО («VmDas», «WinADCP»), позволяющих обрабатывать, отображать и хранить поступающую с Профилографа информацию, а так же задавать пользовательские настройки. Встроенное ПО предустановлено на заводе изготовителе и не имеет возможности внесения изменений.

Автономное ПО «WinADCP» даёт пользователю полное визуальное представление о полученных данных, а также позволяет масштабировать часть данных для более подробного их анализа

Автономное ПО «VmDas» используется для сбора необработанные акустические и других данных в реальном времени, поступающих от Профилографа. ПО «VmDas» может также воспроизводить, обрабатывать и архивировать данные.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

WinADCP

VmDas

Номер версии (идентификационный номер) ПО

не ниже 1.14

не ниже 1.46.5

Таблица 2 - Метрологические характеристики

Наименование характеристик

Значения характеристик

Диапазон измерений скорости водного потока, м/с

от 0,03 до 4

Пределы допускаемой погрешности измерений скорости водного потока

-    абсолютная, в диапазоне от 0,03 до 0,8 м/с включ., м/с

-    относительная, в диапазоне св. 0,8 до 4 м/с, %

±0,003

±0,35

Диапазон измерений глубины, м

от 0,3 до 70

Пределы допускаемой относительной погрешности измерений глубины, %

±1

Таблица 3 - Основные технические характеристики

Наименование характеристик

Значения характеристик

Напряжение питания, В

24

Потребляемая мощность, Вт, не более

1,5

Средняя наработка на отказ, ч

3500

Срок службы, лет, не менее

7

Масса, кг, не более

30

Г абаритные размеры, см, не более

длина

диаметр

40,5

22,8

Условия эксплуатации:

-температура воды, oC;

от - 5 до + 45

Знак утверждения типа

наносится на титульный лист формуляра типографским методом и на корпус профилографа WHS300-LADCP в виде наклейки.

Комплектность

Таблица 4 - Комплектность профилографа WHS300-LADCP

Наименование

Количество

Профилограф WHS300-LADCP

1 шт.

Формуляр «Профилограф WHS300-LADCP»

1 экз.

Диск с программным обеспечением

1 шт.

Методика поверки

1 экз.

Поверка

осуществляется по документу МП 2551-0165-2016 «Профилограф WHS300-LADCP. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01.12.2016 года.

Основные средства поверки:

Государственный вторичный (рабочий) эталон единицы скорости водного потока в диапазоне значений от 0,01 до 5,00 м/с;

Дальномер лазерный Leica DISTO A5, регистрационный номер 30855-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик Профилографа WHS300-LADCP с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Нормативные документы

ГОСТ 8.486-83 Государственная система обеспечения единства измерений (ГСИ). Государственный специальный эталон и государственная поверочная схема для средств измерений скорости водного потока в диапазоне 0,005 - 25 м/с»

ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

Техническая документация производителя.

67896-17
Номер в ГРСИ РФ:
67896-17
Производитель / заявитель:
"Teledyne RD Instruments", США
Год регистрации:
2017
