Государственный реестр средств измерений

Термопреобразователи ТПУ 0304/М3-1W, 67897-17

67897-17
Термопреобразователи ТПУ 0304M3-1W (далее - термопреобразователи) предназначены для измерений температуры воздуха в помещениях и непрерывного преобразования температуры в цифровой сигнал интерфейса 1-Wire.
Карточка СИ
Номер в госреестре 67897-17
Наименование СИ Термопреобразователи
Обозначение типа СИ ТПУ 0304/М3-1W
Изготовитель ООО НПП "ЭЛЕМЕР", г.Москва
Год регистрации 2017
Срок свидетельства 19.06.2027
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Термопреобразователи ТПУ 0304M3-1W (далее - термопреобразователи) предназначены для измерений температуры воздуха в помещениях и непрерывного преобразования температуры в цифровой сигнал интерфейса 1-Wire.

Описание

Принцип действия термопреобразователей заключается в преобразовании температуры окружающей среды в цифровой код. Этот код в виде двоичного числа поступает в персональный компьютер или специализированный контроллер для индикации и дальнейшего использования. В качестве первичного преобразователя используется преобразователь температуры Б818В20 с реализацией всех его функций и режимов работы. В основе функционирования преобразователя температуры в цифровой код лежит метод сравнения частот двух генераторов, одного с низкой зависимостью частоты от температуры, другого с высокой.

Термопреобразователи имеют исполнения:

-    общепромышленное;

-    взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех».

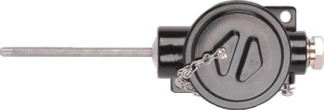

Фотография общего вида термопреобразователей представлена на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

В термопреобразователях предусмотрено внутреннее и внешнее программное обеспечение

(ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль преобразователя температуры Б818В20 метрологически значимой части ПО. Внутреннее ПО однократно запрограммировано производителем, является фиксированным, незагружаемым.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Для взаимодействия термопреобразователей с компьютером используется внешнее ПО, которое не оказывает влияния на метрологические характеристики термопреобразователей. Внешнее ПО служит для считывания данных с термопреобразователя и отображения их на мониторе компьютера.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Внутреннее ПО

Внешнее ПО

Идентификационное наименование ПО

ББ18В20

TPU-1W Reader V1.exe

Номер версии

(идентификационный номер) ПО

-

не ниже 1.0

Цифровой идентификатор ПО

-

по номеру версии

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -40 до +100

Пределы допускаемой абсолютной погрешности*, °С

±1,0

±2,0

Напряжение питания от линии связи, В

от 3,0 до 5,5

Максимальное время преобразования, с, не более

0,75

Максимальной ток потребления, мА, не более

1,5

Длина монтажной части термопреобразователей, мм

60; 80; 100; 120

Масса, кг, не более

0,35

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -50 до +70 95

от 84 до 106,7

Средняя наработка на отказ, ч, не менее

80000

Средний срок службы, лет, не менее

10

Маркировка взрывозащиты

0Ех ia ПВ Т4 Ga Х

Примечание - * - в зависимости от исполнения.

Знак утверждения типа

наносится на табличку, прикрепленную к корпусу термопреобразователей, термотрансферным способом и (или) на руководство по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Термопреобразователь ТПУ 0304M3-1W ТПУ 0304Ех/М3-Ш

НКГЖ.411611.005-01

НКГЖ.411611.005-02

1 шт. 1 шт.

Программа TPU-1W Reader хх.exe*

НКГЖ.00140-01

1 шт.

Модуль преобразователя интерфейса МПИ-^*

НКГЖ.426477.009

1 шт.

Руководство по эксплуатации

НКГЖ.411611.005-01РЭ

1 экз.

Методика поверки

НКГЖ.411611.005-01МП

1 экз.

Примечание - * - Поставляются по заказу и используются при опробовании и поверке.

Поверка

осуществляется по документу НКГЖ 411611.005-01МП «Термопреобразователи ТПУ 0304/W3-1W. Методика поверки», утвержденному ООО «ИЦРМ» 26.05.2017 г.

Основные средства поверки:

Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-2К-3 (регистрационный номер в Федеральном информационном фонде 57690-14).

Термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07).

Термостат «ЭЛЕМЕР-Т-150» (регистрационный номер в Федеральном информационном фонде 58648-14).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ТУ 26.51.43-152-13282997-2017. Термопреобразователи ТПУ 0304/W3-1W. Технические условия.
