| Номер в госреестре | 67900-17 |
| Наименование СИ | Аппаратура частотно-временной синхронизации |
| Обозначение типа СИ | СН-5834, СН-5834М, СН-5834С |
| Изготовитель | ООО "НВС Навигационные Технологии", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура частотно-временной синхронизации СН-5834, СН-5834М, СН-5834С (далее - АЧВС) предназначена для формирования импульса секундной метки времени (1PPS), привязанного к одной из шкал времени UTC (SU), UTC (US), ГЛОНАСС, GPS; высокостабильного сигнала частотой 10 МГц, а также данных о координатах и времени в формате NMEA 0183, BINR, NTP, SNTP при работе по сигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS.
Принцип действия АЧВС основан на параллельном приеме и обработке сигналов навигационных космических аппаратов (НКА) ГНСС ГЛОНАСС в частотном диапазоне L1 (СТ- код), ГНСС GPS на частоте L1 (C/A код).
АЧВС выпускается в трех вариантах исполнения СН-5834, СН-5834М, СН-5834С. Варианты исполнения отличаются внешним видом, габаритными размерами и составом.
Конструктивно АЧВС СН-5834 состоит из OEM-модуля синхронизации аналогичной АЧВС СН-5834М, установленной в кожух РНВС.442269.003, а также из антенны М104 или антенны GPSGL-TMG-SPI-40NCB.
Конструктивно АЧВС СН-5834М состоит из OEM-модуля синхронизации, выполненного в виде отдельной электронной печатной платы с установленными на ней соединителями для подключения питания, интерфейсов и ВЧ-сигналов, а также из антенны М104 или антенны GPSGL-TMG-SPI-40NCB. В состав антенны GPSGL-TMG-SPI-40NCB дополнительно входит молниезащита типа EN61000-4-5 Level4.
Конструктивно АЧВС СН-5834С состоит из OEM-модуля синхронизации аналогичной АЧВС СН-5834М и модуля NTP-сервера, установленных в кожух РНВС.442269.004, а также из антенны М104 или антенны GPSGL-TMG-SPI-40NCB.
АЧВС вырабатывает высокостабильный сигнал частотой 10 МГц и высокоточное время с привязкой к шкалам координированного времени UTC (SU), UTC (US), а также к системным шкалам времени ГНСС ГЛОНАСС и GPS.
АЧВС обеспечивает решение следующих задач:
- выработку импульсного сигнала «1PPS» дискретностью 1 ГГц;
- выработку сигнала частотой 10 МГц;
- выработку времени в шкале UTC (SU), UTC (US), ГЛОНАСС, GPS;
- выработку текущих значений координат потребителя;
- выбор рабочей системы ГЛОНАСС, ГНСС (ГЛОНАСС +GPS) или GPS;
- работу в режиме с известными координатами, при этом для синхронизации достаточно одного НКА;
- работу в режиме усреднения координат с переходом через сутки работы в режим с известными координатами (по усредненным за 24 часа);
- непрерывную выдачу сигналов 1PPS и 10 МГц в течение 24-х часов в сутки;
- обмен информацией с внешними приборами, используя протоколы обмена NMEA 0183, BINR, NTP, SNTP;
- работу по сигналу одного НКА, а также при временном отсутствии приема сигналов НКА ГНСС (режим Хранение);
- автоматический контроль функционирования и диагностику.

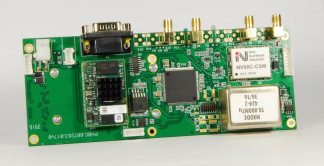

Внешний вид АЧВС СН-5834М, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
Внешний вид передней панели АЧВС СН-5834, места нанесения знака утверждения типа и знака поверки представлены на рисунке 2.
Внешний вид задней панели АЧВС СН-5834, место пломбировки от несанкционированного доступа представлены на рисунке 3.
Внешний вид передней панели АЧВС СН-5834С, места нанесения знака утверждения типа и знака поверки представлены на рисунке 4.
Внешний вид задней панели АЧВС СН-5834С, место пломбировки от несанкционированного доступа представлены на рисунке 5.
Внешний вид антенны М104 представлен на рисунке 6.
Внешний вид антенны GPSGL-TMG-SPI-40NCB представлен на рисунке 7.
«Пломбирование АЧВС СН-5834М не предусмотрено» Рисунок 1 - Внешний вид АЧВС СН-5834М
Рисунок 3 - Внешний вид задней панели АЧВС СН-5834М
Место пломбировки от несанкционированного доступа
I
W
«Пломбирование антенны М104 не предусмотрено» Рисунок 6 - Внешний вид антенны М104
«Пломбирование антенны GPSGL-TMG-SPI-40NCB не предусмотрено» Рисунок 7 - Внешний вид антенны GPSGL-TMG-SPI-40NCB
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы абсолютной инструментальной погрешности (при вероятности 0,95) формирования сигнала метки времени «1PPS» в режиме слежения за НКА ГНСС ГЛОНАСС и GPS, нс | ±15 |
| Доверительные границы абсолютной погрешности (при вероятности 0,68) привязки метки времени «1PPS» относительно системных шкал времени ГНСС ГЛОНАСС и GPS в режиме слежения за НКА ГНСС ГЛОНАСС и GPS, нс | ±38 |
| Пределы допускаемой относительной погрешности по частоте выходного сигнала 10 МГц на интервале времени измерений 1 сутки: - в режиме слежения за НКА ГНСС ГЛОНАСС и GPS - в режиме хранения | ±110-12 ±2 • 10-10 |
| Среднее квадратическое относительное двухвыборочное отклонение частоты выходного сигнала 10 МГц при работе в режиме слежения за НКА ГНСС ГЛОНАСС и GPS, не более: - на интервале времени измерений 1 с - на интервале времени измерений 10 с | 110-11 210-11 |
| Номинальное значение частоты выходного сигнала, МГц | 10 |
| Среднее квадратическое значение уровня синусоидального сигнала 10 МГц на нагрузке 50 Ом, В, не менее | 1 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 15 |
| Напряжение питания от сети постоянного тока, В | от 11,5 до 15,5 |
| Габаритные размеры составных частей АЧВС (длина х ширина х высота), мм, не более: - АЧВС СН-5834 | 313 х 186 х 55 |
| - АЧВС СН-5834М | 169 х 72 х 27 |
| - АЧВС СН-5834С | 483 х 364 х 44 |
| - антенна М104 (диаметр х высота) - антенна GPSGL-TMG-SPI-40NCB (диаметр х высота) | 74 х 174 81 х 184 |
| Масса составных частей АЧВС, кг, не более: | |
| - АЧВС СН-5834 | 0,50 |
| - АЧВС СН-5834М | 0,37 |
| - АЧВС СН-5834С | 2,40 |
| - антенна М104 | 0,20 |
| - антенна GPSGL-TMG-SPI-40NCB | 0,34 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - для АЧВС СН-5834 - для АЧВС СН-5834М - для АЧВС СН-5834С - антенны М104 - антенны GPSGL-TMG-SPI-40NCB - относительная влажность при температуре воздуха 25 °С, % - для АЧВС СН-5834 - для АЧВС СН-5834М - для АЧВС СН-5834С - антенны М104 - антенны GPSGL-TMG-SPI-40NCB | от 0 до +60 от 0 до +60 от 0 до +60 от -50 до +55 от -50 до +55 до 98 до 98 до 98 до 100 до 95 |
наносится типографским способом на титульный лист эксплуатационной документации и в виде наклейки на плату АЧВС СН-5834М и передние панели АЧВС СН-5834, СН-5834С.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура частотно-временной синхронизации СН-5834 | РНВС.461513.005 | 1 шт. (вариант исполнения по заказу) |
| Аппаратура частотно-временной синхронизации СН-5834М | РНВС.461513.005-01 | 1 шт. (вариант исполнения по заказу) |
| Аппаратура частотно-временной синхронизации СН-5834С | РНВС.461513.005-02 | 1 шт. (вариант исполнения по заказу) |
| Антенна М104 | РНВС.464651.002 | 1 шт. (по заказу) |
| Антенна GPSGL-TMG-SPI-40NCB | - | 1 шт. (по заказу) |
| Кабель ВЧ | РНВС.468543.010 | 1 шт. (по заказу) |
| Кабель ВЧ | РНВС.468543.052-03 | 1 шт. (по заказу) |
| Кабель питания | РНВС.685621.054 | 1 шт. (по заказу) |
| Кабель связи с ПЭВМ | SCD-128FF нуль-модем | 1 шт. (по заказу) |
| Комплект монтажных частей | РНВС.464961.001 | 1 к-т (по заказу) |
| Комплект информационного обеспечения (мини CD/DVD-диск) | РНВС.467616.001 | 1 к-т (по заказу) |
| Паспорт | РНВС.461513.005 ПС | 1 экз. |
| Методика поверки | - | 1 экз. |
осуществляется по документу МП 67900-17 «Инструкция. Аппаратура частотно-временной синхронизации СН-5834, СН-5834М, СН-5834С. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 08 февраля 2017 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (рег. № 54309-13): пределы допускаемой абсолютной погрешности синхронизации шкалы времени блока имитации (выход сигнала метки времени «1 с») с меткой времени, передаваемой в навигационном сигнале ±10 нс;
- стандарт частоты и времени водородный Ч1-76А (рег. № 23671-14): номинальные значения частот выходных сигналов 1 Гц, 5 МГц; пределы до-п12ускаемой относительной погрешности по частоте на интервале между поверками 1 год ±1,5 10- ;
- компаратор частотный Ч7-308А/1 (рег. № 27253-09): номинальные значения частоты входных сигналов 5; 10; 100 МГц, вносимое среднее квадратическое относительное отклонение частоты входных сигналов при интервале времени измерений 1 с - 7-10-14);
- частотомер электронно-счетный вычислительный Ч3-64 (рег. № 9135-83): диапазон измерений частоты синусоидального сигнала от 0,001 Гц до 1 ГГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора на интервале между поверками ±1,5 10- ;
- специальный комплект аппаратуры для обеспечения единства измерений характеристик навигационной аппаратуры потребителей космических навигационных систем ГЛОНАСС и GPS (рег. № 53423-13): доверительные границы абсолютной погрешности (при вероятности 0,99) синхронизации внутренней шкалы времени к шкале времени системы ГЛОНАСС и системы GPS ±30 нс.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой АЧВС с требуемой точностью.
Знак поверки наносится на плату АЧВС СН-5834М, на переднюю панель АЧВС СН-5834, СН-5834С в виде наклейки и в свидетельство о поверки в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатновременных средств измерений
РНВС.461513.005 ТУ Аппаратура частотно-временной синхронизации СН-5834, СН-5834М, СН-5834С. Технические условия
| Зарегистрировано поверок | 17 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
