| Номер в госреестре | 67903-17 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | "ВАВИОТ" |
| Изготовитель | Общество с ограниченной ответственностью «Телематические Решения» (ООО «Телематические Решения»), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические «ВАВИОТ» (далее - ПТК «ВАВИОТ») предназначены для измерений и преобразования входных сигналов по цифровым и аналоговым интерфейсам (количества импульсов электрического напряжения), поступающих от соответствующих вычислителей, корректоров, расходомеров, приборов учета, счетчиков, датчиков с последующим их преобразованием в параметры расхода и количества горячей и холодной воды, количества электрической и тепловой энергии, количества природного и сжиженного газа, а также автоматизированного сбора, обработки, хранения и передачи информации о потребляемых энергоресурсах.
Принцип действия ПТК «ВАВИОТ» заключается в измерении и преобразовании по аналоговым и цифровым входам значений электрических сигналов с соответствующих вычислителей, корректоров, расходомеров, счетчиков и датчиков, и других приборов, контроле полученных значений, их обработке и хранении, с последующей передачей в информационные системы.
В состав ПТК «ВАВИОТ» входят:
1) одна или несколько базовых радиостанций, представляющих собой стационарный приемо-передатчик маломощного радиосигнала, работающий на технологии сверхузкополосной беспроводной связи в диапазоне радиочастот, указанном в паспорте;
2) автоматизированная система - программное обеспечение, осуществляющее автоматизированный сбор, обработку, хранение данных с территориально распределенных базовых радиостанций, и передачу информации на вышестоящие уровни автоматизированных систем.
Комплект каждой базовой радиостанции состоит из функционального блока и дополнительно набора антенн и коммутирующих устройств, указанных в паспорте. Как необязательные элементы, в составе ПТК «ВАВИОТ» могут быть использованы связные и интерфейсные компоненты, обеспечивающих бесперебойное питание базовых радиостанций, увеличивающие дальность и помехозащищенность передачи данных в каналах связи, а также обеспечивающие преобразование интерфейсов.
Количество базовых радиостанций, входящих в комплект комплекса, а также общий перечень всех составляющих должен быть указан в паспорте ПТК «ВАВИОТ».
ПТК «ВАВИОТ» предназначены для выполнения следующих основных функций:
1) прием сигналов с соответствующих счетчиков, вычислителей, корректоров, расходомеров, датчиков, приборов учета, специализированных контроллеров или других средств измерений, указанных в руководстве по эксплуатации;
2) преобразование полученных сигналов в автоматизированной системе для целей сбора, обработки, хранения и передачи информации о потребляемых энергоресурсах на вышестоящие уровни автоматизированных систем;
3) построение информационных систем по сбору данных, диспетчеризации удаленных объектов, управляющих систем по автоматизации технологических процессов;
4) исполнение команд и алгоритмов, заданных пользователем.
Конфигурирование ПТК «ВАВИОТ» производится в автоматизированной системе, авторизованный доступ к которой осуществляется при помощи интернет браузера.
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
ПО состоит из операционной системы входящих в ПТК «ВАВИОТ» базовых радиостанций и пакета программ в автоматизированной системе с выделенной метрологической частью (ВАВИОТ-М), обеспечивающих функционирование ПТК «ВАВИОТ». С помощью стандартного персонального компьютера с установленным интернет браузером пользователь (оператор) имеет возможность настроить ПТК на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов. ПТК «ВАВИОТ» обеспечивает хранение данных в течение всего срока работы.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ВАВИОТ | ВАВИОТ-М |
| Номер версии (идентификационный номер ПО) | не ниже 3.0 | 3.0 |
| Цифровой идентификатор ПО | - | 433 ed044129db06a8a3e24d2930042bd |
| Алгоритм вычисления | MD5 | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Защита данных ПТК «ВАВИОТ» от несанкционированного доступа организована с помощью использования паролей. Физический доступ к базовой радиостанции не позволяет получить доступ к данным.
ПТК «ВАВИОТ» выпускается в нескольких модификациях, с опциональной возможностью кодирования функциональности дополнительными обозначениями.
Комплекс программно- ^ технический «ВАВИОТ» _
Варианты исполнений:
отсутствует - погрешность хода внутренних часов не нормирована
Т - исполнение с нормированной погрешностью хода внутренних часов
Буквенный шифр - наименование комплекса

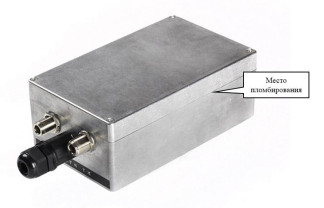

Внешний вид с указанием мест пломбирования базовых радиостанций, входящих в комплекс, представлен на рисунке 1.
Основные метрологические и технические характеристики ПТК «ВАВИОТ» приведены в таблице 2.
Таблица 2
| Характеристика | Значение |
| Диапазон измерений и преобразования количества импульсов электрического напряжения в диапазоне частот от 0 до 1 кГц, имп. | от 0 до 232 |
| Диапазон длительности входных импульсов электрического напряжения в диапазоне частот от 0 до 1 кГц, мс, не менее | 0,5 |
| Пределы допускаемой относительной погрешности измерений и преобразования количества импульсов электрического напряжения, % | ±0,1 |
| Пределы допускаемой относительной погрешности преобразования (электрической мощности, электрической энергии, тепловой энергии, давления и т.д.) по цифровым входам, подключенных к приборам учёта, % | ±0,1 |
| Пределы допускаемой абсолютной погрешности хода внутренних часов, с | ±1,0 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), % | от -50 до +60 от 40 до 98 |
| Габаритные размеры корпуса базовой радиостанции без учета дополнительного набора антенн и коммутирующих устройств (высота х ширина х глубина), мм, не более | 300 х 235 х 110 |
| Масса функционального блока базовой радиостанции, кг, не более | 2,5 |
| Напряжение питания постоянного тока, В, не более | 24 |
| Средняя наработка на отказ, ч, не менее | 110000 |
| Срок службы, лет, не менее | 12 |
наносится на заднюю часть каждой базовой радиостанции, входящей в ПТК «ВАВИОТ», методом нанесения наклейки и типографским способом на титульные листы эксплуатационной документации.
Комплект поставки представлен в таблице 3.
Таблица 3
| Наименование и условное обозначение | Количество |
| Комплекс программно-технический «ВАВИОТ» | 1 шт. |
| Методика поверки | 1 экз. |
| Паспорт | 1 экз. |
Обязательные и дополнительные комплектующие каждой базовой радиостанции, входящей в комплекс, приведены в таблице 4.
| Таблица 4 | |||
| п/п № | Комплектующие базовой радиостанции | Количество | Комментарий |
| 1 | Функциональный блок базовой радиостанции | 1 | Обязательный компонент |
| 2 | Паспорт базовой радиостанции | 1 | Обязательный компонент |
| 3 | Блок питания: PoE 24 В | 1 | Обязательный компонент |
| 4 | Антенна принимающая коллинеарная с комплектом крепежа | - | По заказу |
| 5 | Антенна передающая петлевой вибратор с комплектом крепежа | - | По заказу |
| 6 | Антенна секторная с комплектом крепежа | - | По заказу |
| 7 | Кабель соединительный RG-58N-Male/N-Male для антенны | - | По заказу |
| 8 | Роутер типа TP-Link | - | По заказу |
| 9 | Модем 4G | - | По заказу |
осуществляется по документу МП 67903-17 «Комплексы программно-технические «ВАВИОТ». Методика поверки», утвержденному ООО «ИЦРМ» 29.05.2017 г.
Основные средства поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- установка поверочная универсальная УППУ-МЭ 3.1КМ (регистрационный номер в Федеральном информационном фонде 57346-14);
- сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном информационном фонде 58301-14)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 26.51.43-003-05534663-2017 Комплексы программно-технические «ВАВИОТ». Технические условия
| Зарегистрировано поверок | 163 |
| Поверителей | 8 |
| Актуальность данных | 22.11.2024 |
