Преобразователи термоэлектрические ТПП-11.200, ТПР-11.200, 67906-17

67906-17
Преобразователи термоэлектрические ТПП-11.200, ТПР-11.200 (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом защитной арматуры.
Карточка СИ
Номер в госреестре 67906-17
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ ТПП-11.200, ТПР-11.200
Изготовитель Общество с ограниченной ответственностью "Технология-экспресс" (ООО "Технология-экспресс"), г. Екатеринбург
Год регистрации 2017
Срок свидетельства 19.06.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические ТПП-11.200, ТПР-11.200 (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом защитной арматуры.

Описание

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.

Термопреобразователи состоят из ЧЭ и головки ТП для крепления контактов термоэлектродов. ЧЭ изготовлены из проволочных термоэлектродов с различными типами номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001.

Термопреобразователи изготавливаются с металлической или неметаллической защитной арматурой. Материал защитной арматуры ТП - нержавеющая сталь или керамика.

Термопреобразователи ТПП-11.200 имеют следующие исполнения: ТПП-11.200-012Д m(S) L800, ТПП-11.200-012Д ПП(Б) L1000, ТПП-11.200-012Д ПП(Б) L1250, ТПП-11.200-14-01 Д Пп(б) L1000, ТПП-11.200-14-01 Д nn(S) L1390, ТПП-11.200-013 nn(S) L530, ТПП-11.200-013 ПП@) L830, ТПП-11.200-013 nn(S) L830, ТПП-11.200-013 nn(S) L1250, - имеющие НСХ ЧЭ типа «S» и различающиеся по длине монтажной части и материалу защитной арматуры.

Термопреобразователи ТПР-11.200 имеют следующие исполнения: ТПР-11.200-12Д ПР(В) L800, ТПР-11.200-12Д ПР(В) L800, ТПР-11.200-12Д ПР(В) L1250, ТПР-11.200-12Д ПР(В) L1250, ТПР-11.200-14-01Д ПР(В) L1390, ТПР-11.200-014Д ПР(В) L1100, ТПР-11.200-015Д ПР(В) L1100, ТПР-11.200-015Д ПР(В) L1100, ТПР-11.200-015Д ПР(В) L1100, ТПР-11.200-013 Пр(в) L1000, ТПР-11.200-013 ПР(В) L1250, - имеющие НСХ ЧЭ типа «В» и различающиеся по длине монтажной части и материалу защитной арматуры.

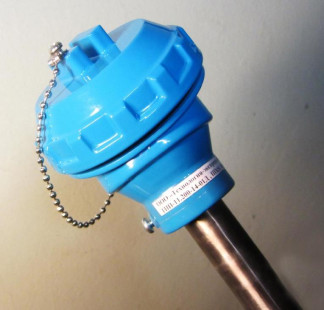

Фотографии общего вида ТП представлены на рисунках 1, 2, 3.

• . ' .

-\ 2

А

V

Рисунок 3 - Общий вид ТПР-11.200-12Д Пломбирование термопреобразователей не предусмотрено

Программное обеспечение

отсутствует.

Технические характеристики

Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 и модификации ТП приведены в таблице 1.

Основные технические характеристики ТП приведены в таблице 2.

Таблица 1 - Основные метрологические характеристики ТП

Тип ТП

Условное

обозначение

НСХ

Класс

допуска

Диапазон измерений температуры, °С

Номинальное значение измеряемой температуры, °С

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С)

ТПП-

11.200

S

2

от 0 до +600 включ. св. +600 до +1600

+ 1000

±1,5 ±0,0025 t

ТПР-

11.200

B

2

от +300 до +1600

+1300

±0,0025-1

Таблица 2 - Основные технические характеристики ТП

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры (при температуре от +15 до +35 °С и относительной влажности от 30 до 75 %), МОм, не менее

100

Длина монтажной части ТП, мм:

-    для ТП модификации ТПП-11.200

-    для ТП модификации ТПР-11.200

от 530 до 1390 от 400 до 1390

Диаметр наружной части ТП, мм:

-    для ТП модификации ТПП-11.200

-    для ТП модификации ТПР-11.200

от 8 до 20 от 8 до 20

Диаметр термоэлектрода ТП, мм

от 0,07 до 0,5

Наименование характеристики

Значение

Масса ТП (в зависимости от модификации), г, не более:

-    для ТП модификации ТПП-11.200

-    для ТП модификации ТПР-11.200

от 414 до 4300 от 414 до 4300

Рабочие условия эксплуатации ТП:

-    диапазон температур окружающей среды, °С

-    относительная влажность воздуха, %, не более

от -60 до +85 75

Средняя наработка до отказа, ч, не менее

6000

Средний срок службы, лет, не менее

5

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Примечание

Т ермопреобразователь

1 шт.

Тип и исполнение в соответствии с заказом

Специальный эксплуатационный инструмент

1 компл.

-

Запасные части и принадлежности

1 шт.

-

Паспорт

1 экз.

на партию при поставке в один адрес

Руководство по эксплуатации

1 экз.

-

Поверка

осуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);

Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);

Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09);

Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.2, ТПП-1.3 (Регистрационный № 33744-07);

Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ТУ 4211-001-65070483-2016 «Преобразователи термоэлектрические ТПП-11.200, ТПР-11.200. Технические условия».
