Машины испытательные сервогидравлические Powertest, 67907-17

Назначение

Машины испытательные сервогидравлические серии Powertest (далее - машины) предназначены для измерений силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб и других видов физико-испытательных испытаний.

Описание

Принцип действия машин заключается в приложении силы к испытываемому образцу для его деформации и измерения величины электрических сигналов, поступающих от первичных преобразователей (датчиков) перемещения и силы, пропорциональных деформации и приложенной силе, вызвавшей эту деформацию.

Машины состоят из испытательной рамы со стальными колоннами, подвижных и/или неподвижных траверс, верхнего и нижнего захватов, силового гидроцилиндра, гидравлической станции, датчика силы, датчика перемещения, блока управления и сбора данных.

Испытываемый образец размещается в приспособлениях для проведения испытаний. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе (тяге). Датчик перемещения связан с подвижной траверсой (тягой) или захватом и измеряет перемещение. Сигналы от датчиков силы и перемещения поступают в систему управления и сбора данных. Перемещение подвижной траверсы осуществляется либо основным гидроцилиндром, либо от отдельного привода с винтовыми колоннами, либо при помощи гидродомкратов, что в свою очередь позволяет изменять высоту рабочего пространства. Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений.

Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи измеренных значений силы и деформации на внешние устройства, а также может быть укомплектован панелью ввода и отображения информации. Также блок управления и сбора данных может включать рабочую станцию, реализованную на персональном компьютере со специализированным программным обеспечением.

Машины по заказу могут поставляться с несколькими датчиками силы. Датчики могут быть сменными, то есть устанавливаются вместо основного, либо устанавливаются последовательно в одной цепи нагружения с основным, либо работать одновременно с основным датчиком.

Машины могут быть укомплектованы дополнительным оборудованием для испытания образцов в различных средах и температурных условиях (термо-, крио-, барокамерами, печами и т.д.), а также приспособлениями для измерений геометрических размеров образцов (электронные штангенциркули, микрометры и т.д.).

Машины могут быть укомплектованы датчиками продольной и поперечной деформации, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными, по способу установки на образце с автоматической или ручной установкой щупов датчика на образец, а по принципу измерения - индуктивными, с аналоговым или цифровым выходом, тензорезисторными, инкрементальными, оптическими, лазерными.

Выпускаются следующие модификации машин: Powertest T-100, Powertest T-200, Powertest T-300, Powertest T-400, Powertest T-500, Powertest T-600, Powertest T-1000, Powertest T-1200, Powertest T-1500, Powertest T-2000, Powertest U-300, Powertest U-400, Powertest U-500, Powertest U-600, Powertest U-1000, Powertest U-1500, Powertest U-2000, Powertest B-500, Powertest B-600, Powertest B-1000, Powertest B-1200, Powertest B-1500, Powertest B-2000, Powertest D-10, Powertest D-15, Powertest D-25, Powertest D-50, Powertest D-100, Powertest D-250, Powertest D-500, Powertest D-1000, Powertest D-1500, Powertest D-2000

Выпускаемые модификации машин различаются внешним видом, габаритными размерами и массой, которые отвечают требованиям различных испытаний, диапазонами измерений силы и перемещениями траверсы.

Модификации Powertest T-100, Powertest T-200, Powertest T-300, Powertest T-400, Powertest T-500, Powertest T-600, Powertest T-1000, Powertest T-1200, Powertest T-1500, Powertest T-2000 выполнены с верхним расположением силового гидроцилиндра.

Модификации Powertest U-300, Powertest U-400, Powertest U-500, Powertest U-600, Powertest U-1000, Powertest U-1500, Powertest U-2000 выполнены с двумя зонами испытаний.

Модификации Powertest B-500, Powertest B-600, Powertest B-1000, Powertest B-1200, Powertest B-1500, Powertest B-2000 выполнены с нижним или верхним расположением силового гидроцилиндра и возможностью регулирования положения подвижной траверсы при помощи гидродомкратов.

Модификации Powertest D-10, Powertest D-15, Powertest D-25, Powertest D-50, Powertest D-100, Powertest D-250, Powertest D-500, Powertest D-1000, Powertest D-1500, Powertest D-2000 выполнены с нижним или верхним расположением силового гидроцилиндра, могут иметь возможность регулирования положения подвижной траверсы при помощи гидродомкратов, а также могут применяться как для проведения статических, так и динамических испытаний.

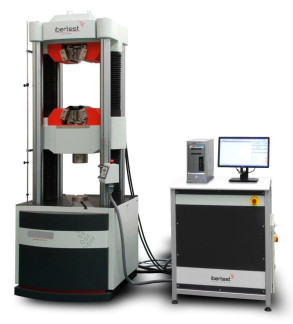

Общий вид машин приведён на рисунках 1 - 4.

Пломбирование машин испытательных сервогидравлических серии Powertest не предусмотрено.

Программное обеспечение

Программное обеспечение «Wintest» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Наименование

характеристики

Значение

Powertest

Модификация

U-300

Powertest

U-400

Powertest

U-500

Powertest

U-600

Powertest

U-1000

Powertest

U-1500

Powertest

U-2000

Наибольший предел измерений силы, кН

300

400

500

600

1000

1500

2000

Пределы

допускаемой

относительной

погрешности

измерений

силы, %:

-    в диапазоне от 1 до 2 % включ.

от наибольшего

предела

измерений

-    в диапазоне св.2 до 100 % от наибольшего предела

измерений_

±1,0

±0,5

Наибольший

предел

измерений

перемещения

подвижной

траверсы, мм

250

Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,03 до 0,30 мм включ., мкм

Таблица 3 -Метрологические характеристики

Таблица 7 - Основные технические характеристики

Знак утверждения типа

наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.

Комплектность

Таблица 8 - Комплектность средства измерений

Поверка

осуществляется по документу МП АПМ 53-16 «Машины испытательные сервогидравлические серии Powertest. Методика поверки», утвержденному ООО «Автопрогресс-М» 15.01.2017 г. Основные средства поверки:

-    динамометры 2-го разряда по ГОСТ Р 8.640-2014;

-    набор гирь М1 по ГОСТ OIML R 111-1-2009;

-    измерители длины цифровые фирмы «HEIDENHAIN» (рег. № 51172-12);

-    штангенрейсмас серии 609, значение отсчета по нониусу 0,02 мм (рег. № 57300-14). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне (110-9 - 50) м и длин волн в диапазоне (0,2 - 50) мкм Техническая документация «S.A.E. IBERTEST», Испания
