| Номер в госреестре | 67909-17 |
| Наименование СИ | Машина для испытаний на изгиб с вращением |
| Обозначение типа СИ | UBM 200tC |
| Изготовитель | "Zwick GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина для испытаний на изгиб с вращением UBM 200tC (далее - машина) предназначена для измерений нагрузки и частоты циклов нагружения при испытаниях металлов на сопротивление усталости по ГОСТ 25.502.
Принцип действия машины основан на создании постоянного изгибающего момента, воздействующего на вращающийся образец и измерении параметров испытания.
Машина состоит из устройства нагружения (рисунок 2), компрессора, системы управления и измерения на базе компьютера. В комплектность машины входит набор дисковых гирь с радиальным вырезом и гиредержателем в виде серьги.
Устройство нагружения состоит из установленного на станине шпинделя, приводимого в действие электромотором через зубчатый ремень. Напротив шпинделя находится нагружающая опора, жестко соединенная с нагружающим рычагом. Испытываемый образец с помощью цанговых зажимов соединяется с валом шпинделя и валом нагружающей опоры.
Изгибающий момент создается с помощью груза, который через трос и обводной ролик воздействует на нагружающий рычаг, жестко соединенный с нагружающей опорой. Нагружающая опора свободно перемещается в горизонтальной плоскости скольжения за счет воздушных подушек, создаваемых между станиной машины и нагружающей опорой при помощи компрессора. В качестве груза используют емкость со стальными шариками диаметром (3 - 5) мм, позволяющими плавно изменять нагрузку. Нагрузка измеряется с помощью силоизмерительного датчика. Показания силоизмерительного датчика можно считывать с помощью программного обеспечения как в единицах силы (ньютонах), так и в единицах массы (граммах).
Система управления и измерения обеспечивает измерение и вывод текущих параметров испытаний на экран монитора и сохранение результатов испытаний в памяти компьютера в виде протоколов испытаний.

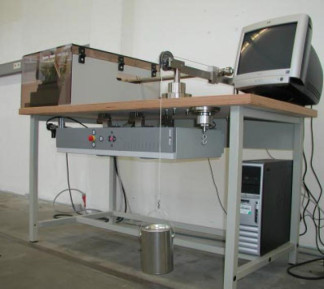

Общий вид машины приведен на рисунке 1.
Программное обеспечение (ПО) машины предназначено для управления режимами работы, отображения и хранения результатов испытаний. Идентификационные данные (признаки) ПО приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | testXpert |
| Номер версии (идентификационный номер ПО) | V12.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наибольший изгибающий момент, Нм | 200 |
| Диапазон прилагаемых нагрузок, Н | от 1,0 до 200,0 |
| Пределы допускаемой относительной погрешности измерений прилагаемой нагрузки, % | ±1,0 |
| Диапазон измерений частоты циклов нагружения, Гц (об/мин) | от 1,0 до 100,0 (от 60,0 до 6000,0) |
| Пределы допускаемой относительной погрешности измерений частоты циклов динамического нагружения, % | ±1,0 |
| Длина нагружающего рычага, мм | 1000±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Зажимной диаметр, мм | от 6 до 25 |
| Диаметр образцов для испытаний, мм | от 4 до 16 |
| Свободная зажимная длина, мм | от 10 до 100 |
| Параметры электрического питания: | |
| - напряжение, В | 380+“ |
| - частота, Гц | 50±1 |
| Потребляемая мощность, кВт, не более | 2,0 |
| Габаритные размеры машины, мм, не более | |
| - высота | 860 |
| - ширина | 800 |
| - длина | 1600 |
| Масса, кг, не более | 400 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Машина для испытаний на изгиб с вращением; Набор гирь в виде диска с радиальным вырезом и удерживающей штангой; Руководство по эксплуатации машины для испытаний на изгиб с вращением UBM 200 tC; ГСИ. Машина для испытаний на изгиб с вращением UBM 200tC. Методика поверки | UBM 200tC МП 02-261-2017 | 1 шт. 1 набор 1 экз. 1 экз. |
осуществляется по документу МП 02-261-2017 «ГСИ. Машины для испытаний на изгиб с вращением UBM 200tC. Методика поверки», утвержденному ФГУП «УНИИМ» 19 апреля 2017 г. Основные средства поверки:
- рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015 - гири эталонные класса точности М1 по ГОСТ OIML R 111-1-2009 в диапазоне значений от 100 г до 20 кг;
- рабочий эталон единицы длины 3-го разряда по ГОСТ Р 8.763-2011 (рулетка измерительная металлическая TR 20/5, регистрационный номер №22003-07);
- весы-компаратор МСП-21К, регистрационный номер №42987-09;
- тахометр АТТ-6000, регистрационный номер №27264-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 25.502-79 Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость
Техническая документация фирмы «Zwick GmbH & Co. KG», Германия
