| Номер в госреестре | 67911-17 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | IPT-10, IPT-11, UPT-20, UPT-21, DPT-10 |
| Изготовитель | "WIKA Alexander Wiegand SE & Co. KG", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные серий IPT-10, IPT-11, UPT-20, UPT-21, DPT-10 (далее - преобразователи) предназначены для непрерывного измерения и преобразования избыточного (в том числе вакуумметрического), абсолютного давления, разности давлений нейтральных и агрессивных газообразных и жидких сред, а также пара в унифицированный электрический выходной сигнал постоянного тока и/или напряжения и/или в цифровой сигнал для передачи по протоколам HART, PROFIBUS PA, FOUNDATION Fieldbus.
В преобразователях давления измерительных серий IPT-10, IPT-11, UPT-20, UPT-21, DPT-10 используются следующий принцип действия: под действием давления измеряемой среды материал чувствительного элемента (ЧЭ) деформируется, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного тока (с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART) или напряжения, а также цифровой выходной сигнал по протоколам PROFIBUS PA, FOUNDATION Fieldbus.
Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронные компоненты (усилитель-преобразователь) и узла присоединения к процессу с расположенной внутри измерительной ячейкой (сенсорный узел). Весь внутренний свободный объем измерительной ячейки (сенсорного узла) заполнен нейтральной жидкостью.
В зависимости от исполнения существуют различные варианты корпусов: однокамерный, двухкамерный, с разнесенным корпусом. Доступен поворот корпуса на 330°. Материал корпуса: пластик, алюминий, нержавеющая сталь, литье.
Преобразователи изготавливаются в общепромышленном, взрывозащищённом и искробезопасном исполнении.
Преобразователи выпускаются следующих серий, которые отличаются в части измеряемого параметра и аналогового выходного сигнала, а также по диапазонам измерений (см. таблицу 2):
- DPT-10 предназначены для измерений разности давлений, а также для расчета и индикации других величин (массового и объемного расхода, уровня, плотности и др.), функционально связанных с давлением;
- IPT-10, IPT-11 предназначены для измерений избыточного (в том числе вакуумметрического), абсолютного давления, а также для расчета и индикации других величин (уровня и плотности), функционально связанных с давлением;
- UPT-20, UPT-21 предназначены для измерений избыточного (в том числе вакуумметрического) и абсолютного давления, а также для расчета и индикации других величин (уровня и плотности), функционально связанных с давлением.
В зависимости от технических и метрологических характеристик, серии преобразователей могут иметь различные конструктивные исполнения. Обозначение исполнения преобразователя приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в технической документации на преобразователи:
UPT-2x-AB C -DE-F G-HIJKL-MNOPQR- S T
где:
- UPT-2x - обозначение серии (UPT-20 или UPT-21), где 0 - приемный штуцер; 1 - открытая мембрана;
- ABC - вид сертификата взрывозащиты;
- D - вид защиты от воспламенения;
- E - класс взрывоопасной зоны;
- F - вид (материал) корпуса;
- G - наличие/отсутствие дисплея;
- H - пластиковое стекло (при наличии дисплея) или заглушка;
- I - вид выходного сигнала;
- J - вид электрического присоединения;
- K - единицы измерений;
- L - вид измеряемого давления;
- M - диапазон измерений;
- N - вид резьбового присоединения к процессу;
- O - вид (материал) уплотнения;
- P - вид (материал) поверхности, контактирующей с рабочей средой;
- Q - погрешность;
- R - специальные опции по запросу;
- S - вид заводского сертификата или сертификата калибровки;
- T - дополнительная информация к заказу.
IPT-1 x-A-BCD-EF-GHIJKLM-NO
- IPT-^ - обозначение серии (IPT-10 или IPT-11), где 0 -приемный штуцер; 1 - открытая мембрана;
- A - вид выходного сигнала;
- B - единицы измерений;
- CD - диапазон измерений;
- EF - вид резьбового присоединения к процессу;
- G - погрешность;
- H - вид (материал) уплотнения;
- I - специальные опции по запросу;
- J - вид (материал) корпуса;
- K - вид электрического присоединения;
- L - наличие/отсутствие дисплея;
- M - вид взрывозащиты;
- N - вид заводского сертификата;
- O - дополнительная информация к заказу.
DPT - 10-AB-CDEF G-HIJKLMNOP-QR
- DPT-10 - обозначение серии;
- AB - вид взрывозащиты;
- C - вид выходного сигнала;
- D - максимальное статическое давление;
- E - единицы измерений;
- FG - диапазон измерений;
- H - вид резьбового присоединения к процессу;
- I - вид (материал) диафрагмы;
- J - вид (материал) уплотнения;
- K - вид (материал) корпуса;
- L - вид электрического присоединения;
- M - наличие/отсутствие дисплея;
- N - монтажный элемент;
- O - наличие трубопроводной арматуры в комплекте;
- P - вид заводского сертификата;
- QR - дополнительная информация к заказу.

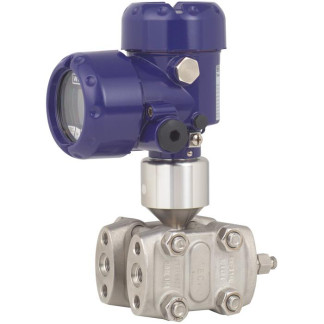

Фотографии общего вида преобразователей представлены на рисунках 1-6.
Варианты пломбирования преобразователей представлены на рисунках 7-9.
Рисунок 9 - Место пломбирования преобразователей давлений UPT-20, IPT-21
Преобразователи имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений на ЖКИ, формировании выходных сигналов, настройки и проведения диагностики преобразователя. Данное ПО устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для серий | ||
| IPT-10, IPT-11 | UPT-20, UPT-21 | DPT-10 | |
| Идентификационное наименование ПО | 1РТ1Х Firmware | P0136-SCI UPT2X Firmware | DPT10 Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 3.90 | не ниже 1.2.2 | не ниже 1.10.0 |
| Цифровой идентификатор программного обеспечения | не используется | ||
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на ЖКИ преобразователя не проводится. Для защиты от несанкционированного доступа к ПО преобразователя используются специальные программные средства.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
приведены в таблицах 2-6.
| Максимальный верхний предел измерений, Pmax | Нижний предел измерений | Минимальный интервал измерений, Pmin | Максимальный коэффициент перенастройки(2) |
| - измерение разности давлений (серия DPT-10) | |||
| 1 кПа | 0 кПа | 0,025 кПа | 40 |
| 3 кПа | 0 кПа | 0,030 кПа | 100 |
| 10 кПа | 0 кПа | 0,100 кПа | 100 |
| 50 кПа | 0 кПа | 0,500 кПа | 100 |
| 300 кПа | 0 кПа | 3 кПа | 100 |
| 1,6 МПа | 0 МПа | 16 кПа | 100 |
| 4 МПа | 0 МПа | 40 кПа | 100 |
| - измерение избыточного давления (серии IPT-10, IPT-11) | |||
| 10 кПа | 0 кПа | 0,5 кПа | 20 |
| 40 кПа | 0 кПа | 2 кПа | 20 |
| 100 кПа | 0 кПа | 5 кПа | 20 |
| 160 кПа | 0 кПа | 8 кПа | 20 |
| 250 кПа | 0 кПа | 12,5 кПа | 20 |
| 500 кПа | 0 кПа | 25 кПа | 20 |
| 600 кПа | 0 кПа | 30 кПа | 20 |
| 1 МПа | 0 МПа | 0,05 МПа | 20 |
| 1,6 МПа | 0 МПа | 0,08 МПа | 20 |
| 2,5 МПа | 0 МПа | 0,125 МПа | 20 |
| 4 МПа | 0 МПа | 0,2 МПа | 20 |
| 6 МПа | 0 МПа | 0,3 МПа | 20 |
| 10 МПа | 0 МПа | 0,5 МПа | 20 |
| 25 МПа | 0 МПа | 1,25 МПа | 20 |
| 60 МПа(3) | 0 МПа | 3 МПа | 20 |
| 100 МПа | 0 МПа | 5 МПа | 20 |
| 160 МПа | 0 МПа | 80 МПа | 2 |
| 250 МПа | 0 МПа | 125 МПа | 2 |
| - измерение абсолютного давления (серии IPT-10, IPT-11) | |||
| 10 кПа | 0 кПа | 0,5 кПа | 20 |
| 40 кПа | 0 кПа | 2 кПа | 20 |
| 100 кПа | 0 кПа | 5 кПа | 20 |
| 160 кПа | 0 кПа | 8 кПа | 20 |
| 250 кПа | 0 кПа | 12,5 кПа | 20 |
| 500 кПа | 0 кПа | 25 кПа | 20 |
| 600 кПа | 0 кПа | 30 кПа | 20 |
| 1 МПа | 0 МПа | 0,05 МПа | 20 |
| 1,6 МПа | 0 МПа | 0,08 МПа | 20 |
| 2,5 МПа | 0 МПа | 0,125 МПа | 20 |
| 6 МПа | 0 МПа | 0,3 МПа | 20 |
| - измерение избыточного (в том числе вакуумметрического) (серии IPT-10, IPT-11) | |||
| 5 кПа | -5 кПа | 0,25 кПа | 20 |
| 10 кПа | -10 кПа | 0,5 кПа | 20 |
| 20 кПа | -20 кПа | 1 кПа | 20 |
| Максимальный верхний предел измерений, Pmax | Нижний предел измерений | Минимальный интервал измерений, Pmin | Максимальный коэффициент перенастройки(2) |
| 30 кПа | -10 кПа | 1 кПа | 20 |
| 0 кПа | -100 кПа | 0 кПа | 20 |
| 60 кПа | -100 кПа | 4 кПа | 20 |
| 150 кПа | -100 кПа | 6,25 кПа | 20 |
| 300 кПа | -100 кПа | 10 кПа | 20 |
| 500 кПа | -100 кПа | 15 кПа | 20 |
| 1000 кПа | -100 кПа | 27,5 кПа | 20 |
| 1500 кПа | -100 кПа | 40 кПа | 20 |
| 2500 кПа | -100 кПа | 65 кПа | 20 |
| 6000 кПа | -100 кПа | 152 кПа | 20 |
| - измерение избыточного давления (серии UPT-20, UPT-21) | |||
| 40 кПа | 0 кПа | 0,4 кПа | 100 |
| 160 кПа | 0 кПа | 1,6 кПа | 100 |
| 600 кПа | 0 кПа | 6 кПа | 100 |
| 1,6 МПа | 0 МПа | 0,016 МПа | 100 |
| 4 МПа | 0 МПа | 0,04 МПа | 100 |
| 10 МПа | 0 МПа | 0,1 МПа | 100 |
| 25 МПа | 0 МПа | 0,25 МПа | 100 |
| 60 МПа(4) | 0 МПа | 0,6 МПа | 100 |
| 100 МПа | 0 МПа | 1 МПа | 100 |
| - измерение абсолютного давления (серии UPT-20, UPT-21) | |||
| 40 кПа | 0 кПа | 0,4 кПа | 100 |
| 160 кПа | 0 кПа | 1,6 кПа | 100 |
| 600 кПа | 0 кПа | 6 кПа | 100 |
| 1,600 МПа | 0 МПа | 0,016 МПа | 100 |
| 4 МПа | 0 МПа | 0,04 МПа | 100 |
| - измерение избыточного (в том числе вакуумметрического) давления (серии UPT-20, UPT-21) | |||
| 0 кПа | -40 кПа | 0 кПа | 100 |
| 20 кПа | -20 кПа | 0,2 кПа | 100 |
| 60 кПа | -100 кПа | 0,8 кПа | 100 |
| 500 кПа | -100 кПа | 3 кПа | 100 |
| 1500 кПа | -100 кПа | 8 кПа | 100 |
| 4000 кПа | -100 кПа | 20,5 кПа | 100 |
| Примечания: (1) В соответствии с заказом допускается изготовление преобразователей с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (бар, мбар, кгс/см , м вод. ст., мм вод. ст.) (2) Максимальный коэффициент перенастройки равен отношению TD = Pmax/Pmin. В соответствии с заказом допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённых в таблице максимального верхнего и нижнего пределов измерений, но не менее минимального интервала измерений Pmin. (3) Для диапазона свыше 60 МПа применима только серия IPT-10. (4) Для диапазона свыше 60 МПа применима только серия UPT-20. | |||
| Максимальный верхний предел измерений, Pmax | Пределы допускаемой основной приведенной погрешности (в диапазоне температур окружающей среды от +21 до +25 °С), % от настроенного диапазона измерений (1) |
| - измерение разности давлений, серия DPT-10 | |
| 1 кПа | ±0,15 • TD при TD>1:1 |
| 3 кПа | ±0,15 • TD при TD>1:1 |
| 10 кПа | ±0,075 при 1:1<TD<4:1 |
| ±(0,012 • TD + 0,027) при TD>4:1 | |
| Pmax > 50 кПа | ±0,075 при 1:1<TD<15:1 |
| ±(0,0015 • TD + 0,053) при TD>15:1 | |
| - измерение избыточного давления (в том числе вакуумметрического), серии IPT-10, IPT-11 | |
| при 0 кПа < Pmax < 160 МПа для металлической ячейки | ±0,1 при 1:1<TD<5:1 |
| ±0,02 • TD при TD>5: 1 | |
| при 0 кПа < Pmax < 160 МПа для керамической ячейки | ±0,075 при 1:1<TD<5:1 |
| ±0,015 • TD при TD>5: 1 | |
| при Pmax > 160 МПа для металлической ячейки | ±0,6 при 1:1<TD<2:1 |
| - измерение абсолютного давления, серии I | PT-10, IPT-11 |
| 10 кПа | ±0,25 при 1:1<TD<5:1 |
| ±0,05 • TD при TD>5: 1 | |
| при Pmax > 10 кПа для металлической ячейки | ±0,1 при 1:1<TD<5:1 |
| ±0,02 • TD при TD>5: 1 | |
| при Pmax > 10 кПа для керамической ячейки | ±0,075 при 1:1<TD<5:1 |
| ±0,015 • TD при TD>5: 1 | |
| - измерение избыточного давления (в том числе вакуумметрического), абсолютного давления (серии UPT-20, UPT-21) | |
| Исполнение стандарт, Pmax < 160 кПа | ±0,15 при TD = 1:1 |
| ±(0,03 • TD + 0,12) при TD>1: 1 | |
| Исполнение стандарт, Pmax > 160 кПа | ±0,15 при TD = 1:1 |
| ±0,03 • TD при TD>1:1 | |
| Исполнение опция 1, Pmax < 160 кПа | ±0,1 при TD = 1:1 |
| ±(0,02 • TD + 0,08) при TD>1: 1 | |
| Исполнение опция 1, Pmax > 160 кПа | ±0,1 при TD = 1:1 |
| ±0,02 • TD при TD>1:1 | |
| Исполнение опция 2, Pmax < 160 кПа | ±0,2 при TD = 1:1 |
| ±(0,04 • TD + 0,16) при TD>1: 1 | |
| Исполнение опция 2, Pmax > 160 кПа | ±0,2 при TD = 1:1 |
| ±0,04 • TD при TD>1: 1 | |
| Примечания (1) Вариация выходного сигнала не превышает 0,5 значения допускаемой основной приведенной погрешности | |
| Максимальный верхний предел измерений, Pmax | Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий от +21 до +25 °С), % (от настроенного диапазона измерений)/10 °С |
| - измерение разности давлений (серия DPT-10) | |
| аа ПП кк 13 | ±(0,31 • TD + 0,06) |
| 10 кПа | ±(0,18 • TD + 0,06) |
| 50 кПа 300 кПа 4 МПа | ±(0,08 • TD + 0,05) |
| 1,6 МПа | ±(0,1 • TD + 0,1) |
| - измерение избыточного давления (в том числе вакуумметрического), абсолютного давления (серии IPT-10, IPT-11) | |
| В соответствии с таблицей 2 | ±0,05% • TD |
| - измерение избыточного давления (в том числе вакуумметрического), абсолютного давления (серии UPT-20, UPT-21) | |
| В соответствии с таблицей 2 | ±0,1% • TD |
Таблица 5 - Метрологические характеристики преобразователей разности давлений (серия DPT-10)_
Максимальное статическое (рабочее) давление для преобразователей разности давления, МПа
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением статического давления,
% (от настроенного диапазона измерений) на каждые
2) МПа
Влияние на верхний предел настроенного диапазона
Влияние на нулевую точку
для диапазона 1 кПа для диапазона 3 кПа для диапазона 10 кПа для диапазона 50 кПа для диапазона 300 кПа для диапазона 1,6 МПа для диапазона 4 МПа ±0,15 (0,7 МПа) 2) ±0,35 (7 МПа) 2) ±0,35 (7 МПа) 2) ±0,075 (7 МПа) 2) ±0,075 (7 МПа) 2) ±0,075 (7 МПа) 2) ±0,075 (7 МПа) 2)
16 16 16 16 16 (42)1)
16 (42)1)
16 (42)1)
Примечания:
(1) Возможно по дополнительному запросу.
(2) Значение приведенной величины указано для каждого диапазона измерений.
±0,035 (0,7 МПа) 2) ±0,14 (7 МПа) 2) ±0,14 (7 МПа) 2) ±0,14 (7 МПа) 2) ±0,14 (7 МПа) 2) ±0,14 (7 МПа) 2) ±0,14 (7 МПа) 2)
| Наименование характеристики | Значение |
| Выходные сигналы: - аналоговый сигнал постоянного тока, мА - аналоговый сигнал напряжения постоянного тока, В - цифровой сигнал | от 4 до 20 от 0 до 5 от 0 до 10 HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Параметры электрического питания: - напряжение постоянного тока, В (в зависимости от серии и исполнения) | от 14 до 36; от 14 до 30; от 20 до 36; от 9 до 24; от 12 до 32; от 12 до 36; от 12 до 32; от 9 до 32; от 22,5 до 36; от 22,5 до 30; от 12 до 24 |
| Условия эксплуатации: Температура окружающей среды, °С - для преобразователей серии DPT-10 | от -601) до +70 |
| - для преобразователей серии IPT-10, IPT-11 | от -601) до +80 |
| - для преобразователей серии UPT-20, UPT-21 | от -601) до +80 |
| Относительная влажность окружающей среды, % (конкретные значения зависят от серии и исполнения) | до 95 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +21 до +25 |
| Степень защиты от воды и пыли | IP66/67, IP66/68, IP68 |
| Маркировка взрывозащиты - для преобразователей серии DPT-10 - для преобразователей серии IPT-10, IPT-11 - для преобразователей серии UPT-20, UPT-21 | 0ExiaIICT6...T1 Х 1ExiaIICT6...T1 Х 1ExdiaIICT6...T1 X 0ExiaIICT6...T1 Х 1ExdiaIICT6...T1 X 0ExiaIICT3/T4/T5/T6 Х 1ExibIICT3/T4/T5/T6 Х 2ExicIICT3/T4/T5/T6 Х |
| Маркировка защиты от воспламенения горючей пыли - для преобразователей серии DPT-10 - для преобразователей серии IPT-10, IPT-11 - для преобразователей серии UPT-20, UPT-21 | ExtD A20/21 IP66/67 T X ExtD A21 IP66/67 T X Ex iaD 20 Т135°С Х Ex iaD 21 Т135°С Х |
| Г абаритные размеры преобразователя, длинахширинахвысота, мм, не более: - для преобразователей серии DPT-10 - для преобразователей серии IPT-10, IPT-11 - для преобразователей серии UPT-20, UPT-21 | 239x100x212 200x129x84 115x100x195 |
| Масса в зависимости от конструктивного исполнения, кг: - для преобразователей серии DPT-10 - для преобразователей серии IPT-10, IPT-11 - для преобразователей серии UPT-20, UPT-21 | от 4,2 до 4,5 от 1,2 до 5,5 от 1,3 до 4,6 |
| Наименование характеристики | Значение | |
| Средний срок службы, лет | 15 лет | |
| Средняя наработка на отказ, ч | 130000 | |
| Примечания (1) При температуре окружающей среды ниже | - 2 о ° О | возможно ограничение функции |
| отображения на дисплее (при его наличии) |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность преобразователей представлена в таблице 7.
Таблица 7
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь давления измерительный серии IPT-10, IPT-11, UPT-20, UPT-21, DPT-10 | - | 1 шт. | Серия и исполнение в соответствии с заказом |
| Паспорт | - | 1 экз. | - |
| Методика поверки | МП 207.2-011-2017 | 1 экз. | Допускается поставлять 1 экз. на партию преобразователей |
| HART-коммуникатор | - | 1 шт. | По дополнительному заказу |
осуществляется по документу МП 207.2-011-2017 «Преобразователи давления измерительные серий IPT-10, IPT-11, UPT-20, UPT-21, DPT-10. Методика поверки», утвержденному ФГУП «ВНИИМС»
22.02.2017 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Задатчик разрежения Метран-503 Воздух (Регистрационный № 25940-03).
Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08).
Калибраторы давления СРС3000, СРС6000, СРС8000, СРС8000-Н (Регистрационный № 59862-15).
Калибраторы давления CPG8000, CPG2500 (Регистрационный № 54615-13).
Калибраторы давления пневматические МЕТРАН-504 Воздух-I (Регистрационный № 31057-09).
Мультиметр 3458А (Регистрационный № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 • 104 Па.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па.
ГОСТ 8.094-73 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений давления с верхними пределами от 10000 105 до 40000 105 Па. Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 473 |
| Поверителей | 20 |
| Актуальность данных | 21.11.2024 |
