| Номер в госреестре | 67912-17 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | 34.11 |
| Изготовитель | "Pfortner Messtechnik GmbH & Co. KG", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические 34.11 (далее по тексту - термометры) предназначены для измерений температуры на входе предварительного подогревателя воздуха в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающее измеряемое значение температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона). Корпус в виде обода и термобаллон изготовлены из нержавеющей стали (1.4301/AISI304). Термометры выполнены с тыльным креплением термобаллона к корпусу.
Термометры применяются в комплекте с защитной гильзой, выполненной из нержавеющей стали.

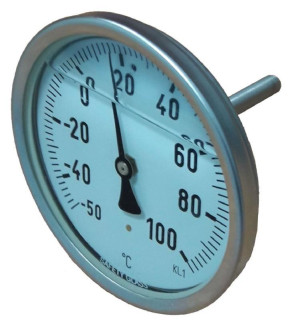

Фото общего вида термометра биметаллического 34.11 приведено на рисунке 1.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -50 до +100 |
| Цена деления шкалы, °С | 2 |
| Пределы допускаемой абсолютной погрешности, °С | ±2 |
| Диаметр корпуса, мм | 100 |
| Диаметр термобаллона, мм | 8 |
| Длина погружаемой части, мм | 60 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -40 до +80 98 |
| Средний срок службы, лет, не менее | 8 |
| Примечание - Вариация показаний не превышает пределы допускаемой погрешности термометра | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность
| Наименование | Обозначение | Количество |
| Термометр биметаллический | 34.11 | 12 шт. |
| Защитная гильза | - | 12 шт. |
| Паспорт | - | 12 экз. |
| Методика поверки | МП 207.1-003-2017 | 1 экз. |
осуществляется по документу МП 207.1-003-2017 «Термометры биметаллические 34.11. Методика поверки», утвержденному ФГУП «ВНИИМС» 02.02.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый эталонный ПТС-10М (Регистрационный № 11804-99).
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11).
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2 (Регистрационный № 33744-07).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «Pfortner Messtechnik GmbH &Co KG», Г ермания.
