| Номер в госреестре | 67914-17 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-30000 |
| Изготовитель | ОАО "Резметкон", г.Батайск |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-30000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические с понтоном, номинальной вместимостью 30000 м .
Резервуары представляет собой стальную конструкцию, состоящую из цилиндрической стенки, конического днища, сферической крыши и понтона.
Цилиндрическая стенка резервуаров включает в себя двенадцать цельносварных поясов полистовой сборки.
Днище резервуаров - коническое с уклоном 1:100 от центра к краям.
Крыша резервуаров - сферическая, состоящая из отдельных сборных секторных щитов, опирающихся на опорное, центральное кольцо и элементы каркасного настила.
Основание резервуара выполнено в виде грунтовой двухярусной подушки с кольцевым железобетонным фундаментом.
Резервуары РВСП-30000 № 201, 202, 203, 204 расположены на площадке Товарносырьевого производства, цех № 2, парк № 2 АО «Ангарская нефтехимическая компания», 665830, Иркутская область, г. Ангарск.

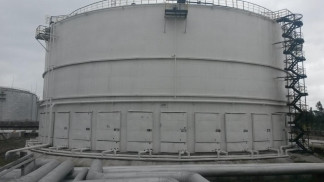

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном РВСП-30000 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| РВСП-30000 | |
| Заводской номер резервуара | |
| 201 202 203 204 | |
| Номинальная вместимость, м3 | 30000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| РВСП-30000 | |
| Заводские номера резервуаров | |
| 201 202 203 204 | |
| Габаритные размеры: - диаметр внутренний резервуара, мм - высота стенки резервуара, мм | 45600 17880 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, °С | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Количество, шт. | Обозначение |
| Резервуар стальной вертикальный цилиндрический с понтоном | 4 | РВСП-30000 |
| Резервуар стальной вертикальный цилиндрический с понтоном. Паспорт | 4 | РВСП-30000 |
| Г радуировочная таблица | 4 |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности по ГОСТ 7502-98, Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р100У2К, с верхним пределом измерений 100 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);
- нивелир электронный SDL30 (регистрационный номер 51740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Рекомендация ГСИ. МВИ. «Масса товарной нефти в резервуарах вертикальных стальных цилиндрических (РВСп) вместимостью 30000 м3 с понтонами (резервная схема СИКН № 450)», ФР.1.29.2010.07817.
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия;
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
| Зарегистрировано поверок | 17 |
