| Номер в госреестре | 67917-17 |
| Наименование СИ | Резервуары горизонтальные стальные одностенные |
| Обозначение типа СИ | РГС |
| Изготовитель | ООО "Жатайский завод металлоконструкций", пос.Жатай |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары горизонтальные стальные одностенные РГС предназначены для измерений объема нефти и нефтепродуктов плотностью не более 860 кг/м3.
Резервуары горизонтальные стальные одностенные РГС представляют собой горизонтальные цилиндрические сварные стальные сосуды с коническими и коническими усеченными днищами, с внутренними кольцами жёсткостями и люком. Резервуары горизонтальные стальные одностенные РГС предназначены для надземной установки.
Резервуары горизонтальные стальные одностенные РГС выпускаются с различной вместимостью и различным количеством камер, в которых может содержаться нефть и различные виды нефтепродуктов, отделенные друг от друга двойными перегородками обеспечивающие герметичность.

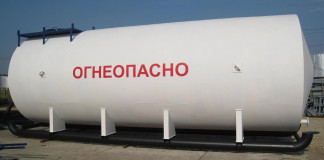

Общий вид средства измерений представлен на рисунке 1.
Пломбирование резервуаров горизонтальных стальных одностенных РГС не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||
| РГС-10 | РГС-15 | РГС-20 | РГС-25 | РГС-30 | РГС-40 | РГС-50 | РГС-60 | РГС-75 | РГС-100 | |
| Номинальный объем, м3 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом: | ±0,25 | |||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||||||
| РГС-10 | РГС-15 | РГС-20 | РГС-25 | РГС-30 | РГС-40 | РГС-50 | РГС-60 | РГС-75 | РГС-100 | |
| Длина, мм | 3100 | 4340 | 5715 | 7090 | 5278 | 6910 | 9530 | 10150 | 9545 | 12920 |
| Внутренний диаметр, мм, не более | 2150 | 2150 | 2150 | 2150 | 2800 | 2800 | 2800 | 2800 | 3240 | 3240 |
| Наружный диаметр, мм, не более | 2158 | 2158 | 2158 | 2158 | 2808 | 2808 | 2808 | 2808 | 3248 | 3248 |
| Масса, кг, не более | 985 | 1216 | 1604 | 2012 | 2684 | 3440 | 3890 | 4430 | 4925 | 6615 |
| Количество камер, шт, не более | 4 | |||||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +20 °С, % | от -60 до +40 90 | |||||||||
| Рабочее избыточное давление, кПа, не более | 25 | |||||||||
| Срок службы, лет, не менее | 15 | |||||||||
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные одностенные | РГС | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
рулетка измерительная металлическая, класс точности 2 по ГОСТ 7502-98; рулетка измерительная металлическая с грузом, класс точности 2 по ГОСТ 7502-98; линейка измерительная металлическая (регистрационный номер в Федеральном информационном фонде 34854-07);
штангенциркуль ABSOLUTE DIGIMATIC серии 551 (регистрационный номер в Федеральном информационном фонде 49805-12);
нивелир с компенсатором C410 (регистрационный номер в Федеральном информационном фонде 25141-03);
рейка нивелирная телескопическая Vega TS3M (регистрационный номер в Федеральном информационном фонде 51835-12);
толщиномер ультразвуковой 26MG (регистрационный номер в Федеральном информационном фонде 29754-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ТУ 5265-002-67672341-2015 Резервуары горизонтальные стальные одностенные РГС. Технические условия
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
