| Номер в госреестре | 67918-17 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | SinoGNSS K500, SinoGNSS K700, SinoGNSS K501G, SinoGNSS K528G, SinoGNSS K508, SinoGNSS K708, SinoGNSS K728, SinoGNSS K706 |
| Изготовитель | "ComNav Technology Ltd.", Китай |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая SinoGNSS K500, SinoGNSS K700, SinoGNSS K501G, SinoGNSS K528G, SinoGNSS K508, SinoGNSS K708, SinoGNSS K728, SinoGNSS K706 (далее - аппаратура) предназначена для измерений длины базиса при выполнении кадастровых и землеустроительных работ, инженерно-геодезических изысканий, в системе геодезического мониторинга, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая SinoGNSS K500, SinoGNSS K700, SinoGNSS K501G, SinoGNSS K528G, SinoGNSS K508, SinoGNSS K708, SinoGNSS K728, SinoGNSS K706 -геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.

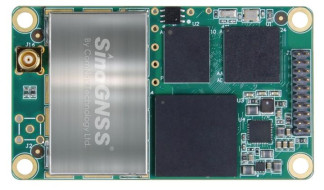

Конструктивно аппаратура представляет собой платы, которые при необходимости могут быть заключены в специальный корпус или корпус прибора потребителя. Аппаратура спроектирована для применения в качестве базовой или подвижной станции.
Управление аппаратурой осуществляется с помощью полевого контроллера или персонального компьютера (далее - ПК), с подключением к приемнику по кабелю. Принимаемая со спутников информация записывается с частотой:
- 1 Гц, 5 Гц, 10 Гц - для аппаратуры SinoGNSS K500, SinoGNSS K700, SinoGNSS K501G, SinoGNSS K508;
- 1 Гц, 5 Гц, 10 Гц, 20 Гц для аппаратуры SinoGNSS K700, SinoGNSS K528G;
- 1 Гц, 5 Гц, 10 Гц, 20 Гц, 50 Гц, 100 Гц для аппаратуры SinoGNSS K728, SinoGNSS K706, SinoGNSS К708
на внешний носитель, память контроллера или ПК. Электропитание аппаратуры осуществляется от внешнего источника питания постоянного тока.
Аппаратура позволяет принимать следующие типы спутниковых сигналов:
- SinoGNSS K500 - GPS: L1; GLONASS: L1; Beidou (COMPASS): B1;
- SinoGNSS K700 - GPS: L1; GLONASS: L1; Beidou (COMPASS): B1; SBAS L1;
- SinoGNSS K501G - GPS: L1, L1, L2; GLONASS: L1, L2;
- SinoGNSS K528G - GPS: L1, L2; GLONASS: L1, L2;
- SinoGNSS K508, K708, K706 - GPS: L1, L2, L5; GLONASS: L1, L2; Beidou (COMPASS): B1, B2, B3;
- SinoGNSS K728 - GPS: L1, L2; GLONASS: L1, L2; Beidou (COMPASS): B1, B2.
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено.
, I’ 3 Л - Д ь j Ц
r»MjA ЦЧ1 г
. / 1*ь
>иг7. „ ч'.'г-ета
33 -jJbV!,
Ae - Д у
х . ;1v, -'.3
Рисунок 2 - Внешний вид аппаратуры геодезической спутниковой SinoGNSS K700
; .jjq ■ *
~ у,3Л „ а • =Л -t ft « : +
Аппаратура геодезическая спутниковая SinoGNSS имеет встроенное микропрограммное обеспечение (далее - МПО) «CRDK-ХХХАА», где ХХХ является названием модификации аппаратуры и поддерживает работу с программным обеспечением (далее - ПО) контроллера «Survey Master», а также ПО «CRU OEM Board Control Software», устанавливаемым на ПК для управления и контроля и ПО «Compass Solution» для постобработки записанных данных на ПК.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | МПО CRDK-ХХХAA | Survey Master | CRU OEM Board Control Software | Compass Solution | |
| Номер версии (идентификационный номер ПО), не ниже | SinoGNSS K500 | 2.5.5 | 1.2.50 | 1.5.5 | 1.1.5 |
| SinoGNSS K700 | 2.5.5 | ||||
| SinoGNSS K501G | 2.7.5 2035 | ||||
| SinoGNSS K528G | 2.5.5 | ||||
| SinoGNSS K508 | 2.5.7 | ||||
| SinoGNSS K708 | 2.7.5 | ||||
| SinoGNSS K728 | 3.0.7 | ||||
| SinoGNSS K706 | 3.0.7 | ||||
| Цифровой идентификатор ПО | SinoGNSS K500 | 1889D3AE | AD5CF4F2 | 3DD09ED2 | C7C781A1 |
| SinoGNSS K700 | 0CDEAA59 | ||||
| SinoGNSS K501G | 749BFAA6 | ||||
| SinoGNSS K528G | E135B858 | ||||
| SinoGNSS K508 | 8CB78938 | ||||
| SinoGNSS K708 | 393EBDF3 | ||||
| SinoGNSS K728 | 3FBD817D | ||||
| SinoGNSS K706 | 3FBD817D | ||||
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 | CRC32 | |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение | |||||||
| Модификация | S S N0 О £ g * Ьо | S S N0 О £ g * Ьо | SinoGNSS K501G | SinoGNSS K528G | SinoGNSS K508 | S S 8 О £ g * iS | S S 8 5 £ g * iS | SinoGNSS K706 |
| Диапазон измерений длины базиса, м | от 0 до 8000 | от 0 до 30000 | ||||||
| Г раницы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Статика», мм: - в плане - по высоте | ±2-(2,5+1-10-6-D) ±2-(5,0+1-10-6-d) | |||||||
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | ±2^(10+M0-6^D) ±2-(20+1-10-6-d) | ±2-(8+1-10-6-D) ±2-(15+1-10-6-D) | ||||||
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режиме «Дифференциальные кодовые измерения (dGNSS)», мм: - в плане - по высоте | ±2-500 ±2-1200 | ±2-500 ±2-1000 | ±2-500 ±2-1200 | ±2-500 ±2-1000 | ||||
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Статика», мм: - в плане - по высоте | 2,5+M0-fvD 5,0+M0-fvD | |||||||
| Наименование характеристики | Значение | |||||||
| Модификация | S S !z о О £ g М Ьо | S S N0 О £ g М Ьо | SinoGNSS K501G | SinoGNSS K528G | S S 8 О £ .1 * iS | SinoGNSS K708 | S S 8 S £ .1 * iS | SinoGNSS K706 |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | 10+M0-fvD 20+1-10-6-D | 8+1T0-6-D 15+1-10-6-D | ||||||
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режиме «Дифференциальные кодовые измерения (dGNSS)», мм: - в плане - по высоте | 500 1200, | 500 1000, где D - изме | 500 1200, :ряемое ра | 500 1000, сстояние в мм | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||||||
| Модификация | S S N0 О £ g * iS | S S N0 О £ g * iS | SinoGNSS K501G | SinoGNSS K528G | S S 8 О £ g * iS | SinoGNSS K708 | S S 8 5 s g * iS | SinoGNSS K706 |
| Тип приёмника | Одночастотный, многосистемный | Многочастотный, многосистемный | ||||||
| Тип антенны | Внешняя | |||||||
| Количество каналов | 80 | 168 | 120 | 198 | 388 | 404 | 352 | |
| Режимы измерений длины базиса | «Статика», «Кинематика в реальном времени (RTK)» «Дифференциальные кодовые измерения (dGNSS)» | |||||||
| Диапазон рабочих температур, °С | от -40 до +85 | от -40 до +80 | от -40 до +85 | от -40 до +80 | от -40 до +85 | от -40 до +80 | от -40 до +85 | |
| Напряжение источника питания постоянного тока, В | от 3,3 до 5,5 | |||||||
| Г абаритные размеры (ДхШ*В), мм, не более | 71x40 х10 | 71x41x11 | 71x46 х 11 | 100x60 х10 | 100x 60x12 | 100x60x9 | 71x46 x11 | |
| Масса, г, не более | 18 | 18 | 24 | 46 | 42 | 45 | 44 | 27 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Аппаратура геодезическая спутниковая | - | 1 |
| Упаковочная коробка | - | 1 |
| Методика поверки | МП АПМ 12-17 | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
осуществляется по документу МП АПМ 12-17 «Аппаратура геодезическая спутниковая SinoGNSS K500, SinoGNSS K700, SinoGNSS K501G, SinoGNSS K528G, SinoGNSS K508, SinoGNSS K708, SinoGNSS K728, SinoGNSS K706. Методика поверки», утверждённому ООО «Автопрогресс-М» «03» апреля 2017 г.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011;
- линейные базисы по ГОСТ 8.750-2011;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «ComNav Technology Ltd.», КНР
