| Номер в госреестре | 67919-17 |
| Наименование СИ | Нивелиры электронные |
| Обозначение типа СИ | Spectra Precision FOCUS DL-15 |
| Изготовитель | "Trimble Inc.", США |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нивелиры электронные Spectra Precision FOCUS DL-15 (далее - нивелиры) предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам при создании, развитии и поддержании в рабочем состоянии государственных геодезических сетей.
Нивелиры - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальном положении с помощью маятникового оптикомеханического компенсатора. Измерение превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленным на каждых двух последовательных точках, расположенных по некоторой линии и образующей нивелирный ход.
Нивелиры представляют собой пластиковый прорезиненный корпус, с размещенной в нем оптикой, электронно-измерительным и регистрирующим модулем. Корпус нивелиров соединен с несъемной подставкой (трегером) для установки на штатив. На верхней части корпуса нивелиров имеется ручка для его переноски.
Управление нивелирами и их настройка обеспечивается посредством клавиатуры и ЖК экрана на задней панели, точное наведение на рейку осуществляется с помощью двухстороннего наводящего винта.
Нивелиры имеют горизонтальный лимб для угловых измерений, а наличие сетки нитей дает возможность использовать нивелиры как традиционные оптические нивелиры.
Нивелиры снабжены круглым уровнем для быстрого его приведения в рабочее положение.
При работе используются специальные рейки с кодовой шкалой для электронного автоматического считывания или традиционные шашечные рейки для визуального взятия отсчетов.
Нивелиры имеют встроенную память для сохранения измерений, последовательный порт RS-232С для передачи данных на персональный компьютер для дальнейшей обработки.

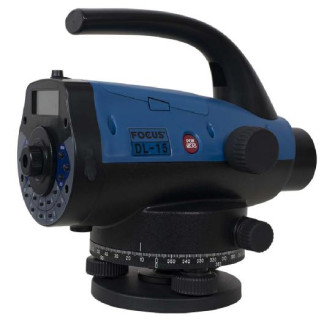

Общий вид нивелиров представлен на рисунке 1.
Ограничение несанкционированного доступа к узлам обеспечено конструкцией крепежных винтов, которые могут быть сняты только при наличии специальных ключей.
Нивелиры имеют встроенное программное обеспечение (далее - ПО) «FOCUS DL-15 Firmware».
Программное обеспечение «FOCUS DL-15 Firmware» разработано специально для нивелиров и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | FOCUS DL-15 Firmware |
| Номер версии (идентификационный номер ПО), не ниже | 2.67 |
| Цифровой идентификатор ПО | 9EC718FC |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Допускаемая средняя квадратическая погрешность измерений превышения на 1 км двойного хода при электронном считывании, мм | 1,5 |
| Допускаемая средняя квадратическая погрешность измерений превышения на 1 км двойного хода при оптическом считывании, мм | 2,0 |
| Диапазон измерений расстояний при электронном считывании, мм | от 1,5 до 100,0 |
| Допускаемая средняя квадратическая погрешность измерений расстояний при электронном считывании, мм: - на расстоянии от 1,5 до 10,0 м включ. - на расстоянии св. 10 до 100 м включ. | 10 (1-10-3-D) где D - измеренное расстояние, мм |
| Диапазон показаний горизонтального угла, ° | от 0 до 360 |
| Диапазон работы компенсатора, ', не менее | ±12 |
| Допускаемое среднее квадратическое отклонениеустановки линии визирования, " | 0,3 |
| Коэффициент нитяного дальномера | 100 |
| Значение постоянного слагаемого нитяного дальномера, м | 0 |
| Наименование характеристики | Значение характеристики |
| Цена деления горизонтального лимба, ° | 1 |
| Увеличение зрительной трубы, крат, не менее | 32 |
| Диаметр входного зрачка зрительной трубы, мм, не менее | 45 |
| Наименьшее расстояние визирования, м, не более | 1,5 |
| Угловое поле зрения зрительной трубы, не менее | 1° 30' |
| Цена деления круглого установочного уровня, '/2мм | 8 |
| Объем внутренней памяти для записи данных, Мбайт | 16 |
| Напряжение питания от встроенной батареи, В: | 4,8 |
| Диапазон рабочих температур, °С | от -20 до +50 |
| Г абаритные размеры (ДхШхВ), мм, не более | 230x150x210 |
| Масса, кг, не более | 2,5 |
наносится на титульный лист руководства по эксплуатации печатным способом и на корпус нивелиров наклейкой.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Нивелир электронный Spectra Precision FOCUS DL-15 | - | 1 |
| Транспортировочный футляр | - | 1 |
| Ключ торцевой | - | 1 |
| Программное обеспечение (Диск CD) | - | 1 |
| Кабель USB | - | 1 |
| Встроенная батарея | - | 1 |
| Зарядное устройство (сетевой блок питания и кабель) | МП АПМ 31-16 | 1 |
осуществляется по документу МП АПМ 31-16 Нивелиры электронные Spectra Precision FOCUS DL-15. Методика поверки», утверждённому ООО «Автопрогресс-М» 20 июля 2016 года. Основные средства поверки:
- нивелир Н-05, СКП 0,5 мм на 1 км двойного хода (рег. № 7212-79);
- теодолит 3Т2КП (рег. № 45283-10);
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- рулетка измерительная металлическая UM5M, (0 - 5) м, КТ 3 ГОСТ 7502-98, (рег № 22003-07);
- рулетка измерительная металлическая PR100/5, (0 - 100) м, КТ 3 ГОСТ 7502-98, (рег. № 22003-07);
- высотный стенд ГОСТ 10528-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Техническая документация «Trimble Inc.», США
| Зарегистрировано поверок | 73 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
