| Номер в госреестре | 67920-17 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | GeoMax Zenith 15, GeoMax Zenith 35 TAG, GeoMax Zenith 35 Pro |
| Изготовитель | "GeoMax AG", Швейцария |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая GeoMax Zenith 15, GeoMax Zenith 35 TAG, GeoMax Zenith 35 Pro (далее - аппаратура) предназначена для измерений длины базиса при выполнении кадастровых и землеустроительных работ, инженерно-геодезических изысканий, в системе геодезического мониторинга, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая GeoMax Zenith 15, GeoMax Zenith 35 TAG, GeoMax Zenith 35 Pro - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приемник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
Управление аппаратурой осуществляется с помощью полевого контроллера, персонального компьютера (далее - ПК), мобильных устройств на базе различных операционных систем или wеb-интерфейса, с подключением к аппаратуре по кабелю, Bluetooth или Wi-Fi. Информация со спутников, принимаемая GeoMax Zenith 15 записывается с частотой 5 Гц на сменную microSD карту памяти. Информация со спутников, принимаемая GeoMax Zenith 35 TAG записывается с частотой 5 и 20 Гц во внутреннюю память приёмника или на сменную microSD карту памяти. Информация со спутников, принимаемая GeoMax Zenith 35 Pro записывается с частотой 20 Гц во внутреннюю память приёмника или на сменную microSD карту памяти. Li-Ion аккумулятор питания в аппаратуре сменный.
На передней панели аппаратуры геодезической спутниковой GeoMax Zenith 15, GeoMax Zenith 35 TAG, GeoMax Zenith 35 Pro расположена кнопка «Питание», «Функциональная кнопка» и светодиодные индикаторы. Кнопка «Питание» позволяет включить и выключить прибор. «Функциональная кнопка» выполняет переключение между режимами работы «База» и «Ровер», обновление инициализации и подключение к базе в режиме «Ровер». Светодиоды отображают текущий режим работы, состояние питания, соединения Wi-Fi (только для GeoMax Zenith 35 TAG, GeoMax Zenith 35 Pro) и Bluetooth, качество позиционирования и состояние памяти приёмника.
В нижней части корпуса аппаратуры геодезической спутниковой GeoMax Zenith 15 располагается разъем TNC внешней УКВ радиоантенны, встроенный порт LEMO, USB и питания, отсек для аккумулятора с отделением для SIM-карты и карты памяти формата microSD, а также втулка с резьбой /-11 для закрепления аппаратуры.
В нижней части корпуса аппаратуры геодезической спутниковой GeoMax Zenith 35 TAG, GeoMax Zenith 35 Pro располагается разъем TNC внешней УКВ радиоантенны, разъём TNC для UMTS антенны, порт LEMO 1 (5 контактов), порт LEMO 2 (7 контактов) и втулка с резьбой /-11 для закрепления аппаратуры. На боковой панели корпуса расположен отсек для аккумулятора с отделением для SIM-карты и карты памяти формата microSD.
Аппаратура геодезическая спутниковая GeoMax Zenith 15 позволяет принимать следующие типы спутниковых сигналов:
GPS: L1/L2; GLONASS: L1/L2, SBAS.
Аппаратура геодезическая спутниковая GeoMax Zenith 35 TAG позволяет принимать следующие типы спутниковых сигналов:
GPS: L1/L2/L5; GLONASS: L1/L2; Galileo: E1, E5A, E5B, AltBOC, E6; Beidou (COMPASS): B1, B2; SBAS.
Аппаратура геодезическая спутниковая GeoMax Zenith 35 Pro позволяет принимать следующие типы спутниковых сигналов:
GPS: L1/L2/L5; GLONASS: L1/L2/L3; Galileo: E1, E5A, E5B, AltBOC, E6; Beidou (COMPASS): B1, B2, B3; SBAS.
Аппаратура геодезическая спутниковая GeoMax Zenith 35 Pro может выпускаться в модификации GeoMax Zenith 35 Pro TAG. Отличием является наличие у Zenith35 Pro TAG функции, которая позволяет производить измерения в режиме «ровер» аппаратурой, установленной на вехе с наклоном. Данная функция имеет два режима измерений:
TAG Single - измерения точек при наклоне вехи до 15°;
TAG Dual - для работы в сложных условиях, вызванных влиянием магнитных полей и при наклоне вехи до 30°.

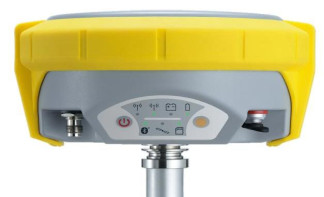

Внешний вид аппаратуры геодезической спутниковой GeoMax Zenith 15 представлен на рисунке 1. Внешний вид аппаратуры геодезической спутниковой GeoMax Zenith 35 TAG, GeoMax Zenith 35 Pro представлен на рисунке 2.
Пломбирование внешних крепёжных винтов корпусов аппаратуры не производится, внутренние крепежные винты залиты пломбирующим лаком.
Аппаратура геодезическая спутниковая GeoMax Zenith 15 имеет встроенное микропрограммное обеспечение «Firmware Zenith 15» и ПО «GeoMax Geo Office», устанавливаемое на персональный компьютер.
Аппаратура геодезическая спутниковая GeoMax Zenith 35 TAG имеет встроенное микропрограммное обеспечение «Firmware Zenith 35» и ПО «GeoMax Geo Office», устанавливаемое на персональный компьютер.
Аппаратура геодезическая спутниковая GeoMax Zenith 35 Pro имеет встроенное микропрограммное обеспечение «Firmware Zenith 35 Pro» и ПО «GeoMax Geo Office», устанавливаемое на персональный компьютер.
С помощью указанного ПО обеспечивается взаимодействие узлов, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационное наименование ПО | Firmware Zenith 15 | Firmware Zenith 35 | Firmware Zenith 35 Pro | GeoMax Geo Office |
| Номер версии (идентификационный номер ПО), не ниже | 3.13 | 1.04 | 1.24 | 3.1.1.0 |
| Цифровой идентификатор ПО | 0B7C7BFC | 406A9E7D | 406A9E7D | E536DEB2 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | GeoMax Zenith 15 | GeoMax Zenith | GeoMax Zenith |
| 35 TAG | 35 Pro | ||
| Г раницы допускаемой абсолютной | |||
| погрешности измерений длины | |||
| базиса1 (при доверительной | |||
| вероятности 0,95), мм, в режимах: | |||
| «Статика»: | |||
| - в плане | ±2 • (5,0 + 0,5 • 10-6- D) | ±2 • (3,0 + 0,5 | • 10'6 • D) |
| - по высоте | ±2 • (10,0 + 0,5 • 10-6 • D) | ±2 • (5,0 + 0,5 | • 10-6 • d) |
| «Кинематика»: | |||
| - в плане | ±2 • (10 + 1 • 10'6 • D) | ±2 • (8 + 1 • | 10-6 • D) |
| - по высоте | ±2 • (20 + 1 • 10-6 • d) | ±2 • (15 + 1 | 10-6 • D) |
| «Кинематика в реальном времени | |||
| (RTK)»: | |||
| - в плане | ±2 • (10 + 1 • 10-6 • D) | ±2 • (8 + 1 • | 10-6 • D) |
| - по высоте | ±2 • (20 + 1 • 10-6 • D), | ±2 • (15 + 1 | 10-6 • D), |
| где D - изме | ряемое расстояние в мм | ||
| Допускаемая средняя | |||
| квадратическая погрешность | |||
| измерений длины базиса1), мм, в | |||
| режимах: | |||
| «Статика»: | |||
| - в плане | 5,0 + 0,5 • 10-6- D | 3,0 + 0,5 • | 10--66 • D |
| - по высоте | 10,0 + 0,5 • 10-6 • D | 5,0 + 0,5 • | 10-6 • D |
| «Кинематика»: | |||
| - в плане | 10 + 1 • 10-6 • D | 8 + 1 • 10-6 • D | |
| - по высоте | 20 + 1 • 10-66 • D | 15 + 1 • 10-66 • D | |
| «Кинематика в реальном времени | |||
| (RTK)»: | |||
| - в плане | 10 + 1 • 10-6 • D | 8 + 1 • 10-6 • D | |
| - по высоте | 20 + 1 • 10-6 • D, | 15 + 1 • 10-6 • D, | |
| где D - измеряемое расстояние в мм | |||
| 1) - При длине базиса от 0 до 30 км | |||
| Наименование характеристики | Значение | ||
| Модификация | GeoMax Zenith 15 | GeoMax Zenith 35 TAG | GeoMax Zenith 35 Pro |
| Тип приёмника | Многочастотный, многосистемный | ||
| Тип антенны | Встроенная | ||
| Количество каналов | 120 | 555 | |
| Режимы измерений расстояний | «Статика», «Кинематика», «Кинематика в реальном времени (RTK)» | ||
| Диапазон рабочих температур, °С | от -40 до +65 | от -30 до +60 | от -40 до +65 |
| Источник электропитания: - напряжение, В | В нешний/внутренний от 10,5 до 28,0/7,4 | Внешний/внутренний от 9,0 до 18,0/7,4 | |
| Г абаритные размеры (диаметрхвысота), мм, не более | 198x95 | 161x131 | |
| Масса (без аккумулятора), кг, не более | 1,1 | 1,17 | |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. | ||
| GeoMax Zenith 15 | GeoMax Zenith 35 TAG | GeoMax Zenith 35 Pro | ||
| Аппаратура геодезическая спутниковая | - | 1 | 1 | 1 |
| Транспортировочный ящик (кейс) | - | 1 | 1 | 1 |
| Зарядное устройство для аккумуляторов | - | 1 | 1 | 1 |
| Кабель передачи данных | - | 1 | 1 | 1 |
| Карта памяти microSD | 1 | 1 | 1 | |
| Аккумулятор | - | 1 | ||
| GSM антенна | - | 1 | 1 | |
| УКВ антенна | - | 1 | 1 | 1 |
| Трегер с адаптером | - | 1 | 1 | 1 |
| Компакт-диск с ПО и документацией | - | 1 | 1 | 1 |
| Методика поверки | МП АПМ 03-17 | 1 | 1 | 1 |
| Руководство по эксплуатации на русском языке | - | 1 | 1 | 1 |
осуществляется по документу МП АПМ 03-17 «Аппаратура геодезическая спутниковая GeoMax Zenith 15, GeoMax Zenith 35 TAG, GeoMax Zenith 35 Pro. Методика поверки», утверждённому ООО «Автопрогресс-М» «22» марта 2017 г.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
- линейные базисы по ГОСТ 8.750-2011;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «GeoMax AG», Швейцария
