Тахеометры электронные Spectra Precision Focus 35, 67921-17

67921-17
Тахеометры электронные Spectra Precision Focus 35 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Карточка СИ
Номер в госреестре 67921-17
Наименование СИ Тахеометры электронные
Обозначение типа СИ Spectra Precision Focus 35
Изготовитель "Trimble Inc.", США
Год регистрации 2017
Срок свидетельства 19.06.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Тахеометры электронные Spectra Precision Focus 35 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

Описание

Тахеометры электронные Spectra Precision Focus 35 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний тахеометрами производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется в блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных или плёночных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны излучения лазерного дальномера - 660 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме), в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».

Тахеометры оснащены сервоприводом и имеют автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме.

Выпускаемые модификации тахеометров различаются диапазоном и погрешностью измерений расстояний и углов.

Конструктивно тахеометры выполнены единым блоком. На задней панели тахеометров расположена кнопочная панель управления жидкокристаллическим дисплеем и оптический центрир. На передней панели тахеометров расположена панель управления с сенсорным жидкокристаллическим дисплеем и кнопками управления. На боковых панелях расположены наводящие винты управления приводом для точного наведения на цель, винт фокусировки, USB-порт, разъём для подключения внешнего источника питания, отсек для аккумуляторной батареи, а также кнопка включения / выключения тахеометров.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.

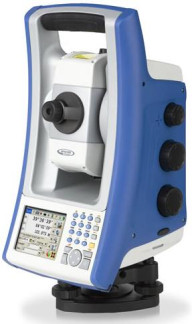

Общий вид тахеометров представлен на рисунке 1.

Рисунок 1 - Общий вид тахеометров электронных Spectra Precision Focus 35

Пломбирование тахеометров не производится. Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние винты залиты специальным лаком.

Программное обеспечение

Тахеометры имеют встроенное программное обеспечение (далее - ПО) «Focus 35 Firmware» и «Spectra Precision Survey Pro». ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Focus 35 Firmware

Spectra Precision Survey Pro

Номер версии (идентификационный номер ПО), не ниже

1.5.9

6.0.1

Цифровой идентификатор ПО

30E12A7A

DB8A6AE9

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

Spectra Precision Focus 35 1"

Spectra Precision Focus 35 2"

Spectra Precision Focus 35 3"

Spectra Precision Focus 35 5"

Диапазон работы компенсатора, ', не менее

±5,5

Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ''

±0,5

Дискретность отсчитывания измерений:

-    углов, "

-    расстояний, мм

0,5

1

1

1

Диапазон измерений:

-    углов, °

-    расстояний1^ м:

-    отражательный режим на 1 призму

-    отражательный режим на отражающую пленку (60x60) мм

-    диффузный режим

от 0 до 360

от 1,5 до 4000,0

от 1,5 до 300,0 от 1,5 до 300,0

Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±2

±4

±6

±10

Допускаемая средняя квадратическая погрешность измерений углов, "

1

2

3

5

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

-    отражательный режим

-    диффузный режим

±2-(2+2-10-6-D) ±2-(3+2-10-6-d) где D - измеряемое расстояние, мм

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

-    отражательный режим

-    диффузный режим

2+2-10-6-D 3+2-10-6-D где D - измеряемое расстояние, мм

1) - диапазон измерений расстояний зависит от типа отражающей поверхности, а также условий проведения измерений

Наименование характеристики

Значение

Модификация

Spectra Precision Focus 35 1"

Spectra Precision Focus 35 2"

Spectra Precision Focus 35 3"

Spectra Precision Focus 35 5"

Увеличение зрительной трубы, крат

31

Диаметр входного зрачка, мм

50

Угловое поле зрения зрительной трубы, не менее

1°30

Наименьшее расстояние визирования, м, не более

1,5

Цена деления круглого установочного уровня, ''/2 мм

8

Источник электропитания, В: - внутренний аккумулятор

11,1

Габаритные размеры (ДхВхВ), мм, не более

173x168x335

Масса, кг, не более

6

Диапазон рабочих температур, °С

от -20 до +50

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Тахеометр электронный

-

1

Трегер

-

1

Аккумулятор

-

Зарядное устройство

-

1

Набор инструментов для юстировки

-

1

Защитный чехол от осадков

-

1

Чехол для тахеометра

-

1

Чехол для объектива

-

1

Транспортировочный кейс

-

1

Комплект плечевых ремней

-

1

Кабель USB

-

1

Компакт-диск с руководством по эксплуатации на русском языке

-

1

Методика поверки

МП АПМ 33-16

1

Контроллер

-

По заказу

Внешний радиомодем

-

По заказу

Поверка

осуществляется по документу МП АПМ 33-16 «Тахеометры электронные Spectra Precision Focus 35. Методика поверки», утверждённому ООО «Автопрогресс-М» «15» июня 2016 г.

Основные средства поверки:

-    стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);

-    фазовый светодальномер (тахеометр электронный) 1-го разряда по ГОСТ Р 8.750-2011;

-    линейные базисы по ГОСТ 8.750-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Г осударственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2016 г. № 22

ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Trimble Inc.», США
