| Номер в госреестре | 67922-17 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | Promag (мод. Promag 300, Promag 500) |
| Изготовитель | "Endress+Hauser Flowtec AG", Швейцария; Производственные площадки: Endress+Hauser Flowtec AG, Швейцария; Endress+Hauser Flowtec AG, Франция; Endress+Hauser Flowtec (China) Co. Ltd; Endress+Hauser Flowtec (India) Pvt. Ltd., Индия |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные Promag (модификации Promag 300, Promag 500) (далее расходомеры) предназначены для измерений расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Принцип измерений расхода основан на применении закона Фарадея для проводника в магнитном поле, когда в потоке электропроводящей жидкости, движущейся в магнитном поле, наводится ЭДС, величина которой пропорциональна скорости потока. Измерительный преобразователь значение наведенной ЭДС преобразует в электрический аналоговый/цифровой сигнал, отображаемый на ЖК дисплее самого прибора или передаваемый на персональный компьютер, контроллер.
Расходомер состоит из первичного электромагнитного преобразователя расхода (датчика) Promag H, P, W и одного из измерительных преобразователей (ИП) 300 или 500, смонтированных соответственно компактно и раздельно в герметичных корпусах.
Расходомер является программируемым средством измерений и осуществляет функции:
- измерений объема, объёмного расхода измеряемой среды;
- индикации результатов измерений в различных единицах расхода, объема, проводимости и температуры;
- самодиагностики и индикации неисправностей, предупреждений в виде кода ошибок, классифицированных по NAMUR NE 107;
- перенастройки диапазонов измерений;
- самоочистки электродов с возможностью установки периодичности вручную;
- дозирования;
- автоматического сохранения информации о датчике, последних ошибках и настройках ИП в энергонезависимую память HistoROM DAT, встроенную в корпусе ИП. Измеренные значения показаний приборов могут быть сохранены в энергонезависимую память HistoROM DAT с опцией расширенного исполнения (Extended HistoROM), которая увеличивает объем памяти и отображает данные об измерениях в виде графиков;
- удаленной настройки и управления расходомером на расстоянии 10 или 50 м при помощи интегрированной в дисплей или внешней WLAN антенны и на расстоянии до 250 м на открытом воздухе при помощи интегрированного в ИП модуля беспроводной передачи данных по Wireless HART;
- контроля заполненности трубопровода;
- передачи измерительной информации в аналоговом, цифровом/частотном и/или беспроводном виде при помощи интегрированного в преобразователь Promag 300 модуля беспроводной передачи данных по WirelessHART на персональный компьютер, контроллер, мобильный телефон, удаленное устройство индикации.
- контроля электропроводности среды, а в сочетании с датчиком Promag H условного диаметра ДУ15.. .150 мм - контроля температуры и электропроводности среды для отслеживания стадий процесса мойки/стерилизации по месту монтажа прибора и индикации расчетного массового и скорректированного по температуре объемного расхода.
ИП Promag 300 смонтирован компактно с датчиком, ИП Promag 500 удален от него на расстояние до 300 метров. Обслуживание, настройка, диагностика расходомеров возможна с дисплея, полевого коммуникатора, персонального компьютера, планшета, мобильного телефона или контроллера.
Расходомеры имеют искрозащищенное и/или взрывозащищенное или гигиеническое исполнение со специальными присоединениями.
Расходомеры имеют исполнение, сертифицированное согласно требованиям стандартов IEC 61508 (ГОСТ Р МЭК 61508) и IEC 61511 (ГОСТ Р МЭК 61511) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2 в одноканальных архитектурах и SIL3 при однородном резервировании.
В расходомерах реализована технология Heartbeat™, позволяющая осуществлять имитационную поверку путем контроля исправности датчика и электронных элементов первичного преобразователя и дрейфа характеристик электронного преобразователя, влияющих на метрологические характеристики прибора. Имитационная поверка может быть выполнена без демонтажа расходомера с трубопровода и остановки технологического процесса.
Для обслуживания, настройки, диагностики и имитационной поверки расходомеров с персонального компьютера может использоваться веб-браузер или сервисные программы Device Care, FieldCare, PactWare, SIMATIC PDM, AMS Device Manager и прочие.
Для применения расходомера в учетно-расчетных операциях конструктивно предусмотрено пломбирование корпуса электронного преобразователя пломбами надзорного органа.
Внешний вид расходомеров приведен на рисунках 1 и 2.
Схема пломбирования приведена на рисунке 3.

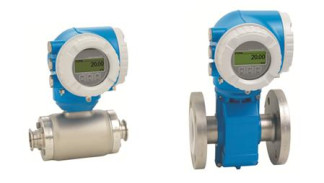

Promag H300 Promag P300
Рисунок 1 - Внешний вид расходомера Promag 300 с датчиком Promag Н и Promag Р
Promag P500 Promag H500 Promag W500
Рисунок 2 - Внешний вид расходомера Promag 500 аналогового и цифрового типа с датчиком Promag H, Promag P и Promag W
Программное обеспечение (ПО) расходомеров состоит из двух частей Firmware и Hardware. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) производится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware) в виде Hex-File. Доступ к цифровому идентификатору (контрольной сумме) невозможен.
Наименование ПО имеет структуру Х.У.2, где:
Х - идентификационный номер Firmware;
Y - идентификационный номер текущей версии Software (от 00 до 99) -характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.
Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Promag 300 Promag 500 |
| Номер версии (идентификационный номер) ПО | не ниже 01.yy.zz |
| Цифровой идентификатор ПО | не отображается |
ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.
Таблица 2
| Наименование характеристики | Значение | |||
| Измерительный преобразователь | 300 | 500 | ||
| Первичный преобразователь | H | P | H P | W |
| Исполнение ИП | Компактное | Раздельное | ||
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %1) | ±0,2±А03)/±0,5±А04) | ±0,2±А03)/±0,5±А04) | ±0,2±А05)/ ±0,5±А06) | |
| Пределы допускаемой относительной погрешности расходомера при имитационной поверке, Д% | ±1±А03) | |||
| Температура окружающего воздуха, °С | от -40 до +60 | от (-50)-40 до +60 | ||
| Степень защиты корпуса | IP 66/67 (NEMA 4X); IP69K (опция) | IP 66/67 (NEMA 4X) | IP 66/67 (NEMA 4X) | |
| Выходной сигнал | 0/4...20мА, имп./част., релейный, HART, WirelessHART, Modbus, PROFIBUS PA/DP, FOUNDATION Fieldbus, Ethernet IP, PROFINET | |||
| Температура транспортировки и хранения, °С | от -50 до +80 | |||
| ий к длинам прямых участков до и после расходомера, ии. При несоблюдении указанных требований допускаемая v) % (только для Promag W500 при 5 мм < Ду < 600 мм). ров при несоблюдении указанных требований к длинам арактеристики не нормируются. ий к длинам прямых участков до и после расходомера, ации. При несоблюдении указанных требований допус-(±1,5± 0,2/v) % (Promag W500 при 15 мм < Ду < 600 мм). ров при несоблюдении указанных требований к длинам арактеристики не нормируются. - скорость потока. - скорость потока. шбые диаметры): А0 = ±0,2/v (%), где v (м/с) - скорость Ду < 600 мм): А0 = 0 при 1,5 м/с < v < 10 м/с и шбые диаметры): А0 = ±0,1/v (%), где v (м/с) - скорость Ду < 600 мм): А0 = 0 при 0,5 м/с < v < 10 м/с и | ||||
| 1) при соблюдении требован указанных в технической документац погрешность не превышает (±1 ±0,2/ Для других исполнений расходоме прямых участков метрологические 2) при соблюдении требован указанных в технической документ каемая погрешность не превышает Для других исполнений расходоме прямых участков метрологические 3) D0 = ±0,2/v (%), где v (м/с) 4) D0 = ±0,1/v (%), где v (м/с) 5) стандартная калибровка (j потока; специальная калибровка ( D0 = ±0,2/v (%) при v < 1,5 м/с. 6) стандартная калибровка ( потока; специальная калибровка ( D0 = ±0,1/v (%) при v < 0,5 м/с. | ||||
| Наименование характеристики | Значение | ||
| Первичный преобразователь (датчик) | Promag H | Promag P | Promag W |
| Применение | Г игиеническое | Общепромыш ленное | Водоочистка, водоотведение |
| Диаметры условных проходов, мм | от 2 до 150 | от 15 до 600 | от 25 до 1600 |
| Диапазон измерений объемного расхода жидкости (по воде при нормальных условиях) в соответствии с диапазоном скорости потока, м3/ч | от 0,0036 до 600 | от 0,24 до 9 600 | от 0,54 до 70 000 |
| Диапазон скорости потока, м/с | от 0,01 до 10 | ||
| Диапазон давления рабочей среды, МПа | от 0 до 4 | от 0 до 42 | от 0 до 4 |
| Диапазон температуры рабочей среды, °С | от -20 до +150 | от -40 до +180 | от -20 до +80 |
| Температура окружающего воздуха, °С | от -20 до +60 | от -40 до +60 | |
| Степень защиты корпуса | IP 66/67 (NEMA 4X); IP69K (опция) | IP 66/67 (NEMA 4X) | IP 66/67 (NEMA 4X); IP68 (NEMA 6P) (опция) |
Таблица 4
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 +305 |
| - частота переменного тока, Гц | 50+44 |
| - напряжение постоянного тока, В | 24±20 |
| Потребляемая мощность, Вт, не более | 10 |
| Габаритные размеры средства измерений, мм, не более: | |
| - высота, | 2427 |
| - ширина, | 2476 |
| - длина | 2600 |
| Масса, кг, не более | от 3,4 до 2940,6 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +60 (в зависимости от модели) |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 86 до 107 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 569400 |
| Наименование характеристики | Значение |
| Маркировка взрывозащиты: - Promag 300, - Promag 500. | Опционально: 1Ex db eb [ia] IIC T6...T1 Х; Ex tb [ia Da] IIIC T** Х; 1Ex db eb ia IIC T6.T1 Х, Ex tb IIIC T**; 1Ex db [ia] IIC T6.T1 Х; Ex tb [ia Da] IIIC T** Х; 1Ex db ia IIC T6.T1 Х; Ex tb IIIC T**; 2Ex nA nC ic IIC T5.T1 Gc Х; 2Ex nA nC [ic] IIC T5...T1 Gc Х. Опционально: 1Ex db eb [ia Ga] IIC T6...T5 Х, Ex tb [ia Da] IIIC T85°C Х (измерительный преобразователь), 1Ex eb ia IIC T6.T1 Х, Ex ia tb IIIC T** Х (датчик); 1Ex db [ia Ga] IIC T6.T5 Х, Ex tb [ia Da] IIIC T85°C Х (измерительный преобразователь), 1Ex eb ia IIC T6.T1 Х, Ex ia tb IIIC T** Х (датчик); 1Ex db ia IIC T6.T1 Х, Ex ia tb IIIC T** Х (датчик); [Ex ic] IIC (измерительный преобразователь), 2Ex e nA ю IIC T6.T1 Gc Х (датчик); 2Ex nA nC [ic] IIC T5.T4 Gc Х или 2Ex nA nC IIC T5.T4 Gc Х (измерительный преобразователь), 1Ex db ia IIC T6.T1 Х, Ex ia tb IIIC T** Х (датчик); 2Ex nA nC [ic] IIC T5.T4 Gc Х или 2Ex nA nC IIC T5.T4 Gc Х (измерительный преобразователь), 2Ex e nA ic IIC T6.T1 Gc (датчик); 1Ex de [ia Ga] IIC T6.T5 Gb Х (измерительный преобразователь), 1Ex eb ia IIC Х (датчик); 1Ex d [ia Ga] IIC T6.T5 Gb Х (измерительный преобразователь), 1Ex eb ia IIC T6...T1 Х (датчик). |
наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Таблица 5
| Наименование | Обозначение | Кол-во | Примечание |
| Расходомер в составе: - первичный преобразователь, - измерительный преобразователь, - кабель для подключения датчика и ИП Promag 500 (опция). | Promag H/P/W 300/500 | 1 шт. | В соответствии с заказом |
| Наименование | Обозначение | Кол-во | Примечание |
| Принадлежности: - модем HART, - преобразователь сигнала HART, - набор заземляющих/защитных дисков, - набор заземляющих дисков для Promag H, - набор заземляющих кабелей для Promag P/W, - модуль дисплея A309, A310, - блок выносного дисплея с удалением от ИП на расстояние до 300 м, - защитный козырек. | FXA195- xx HMX50 DK5GD-xxx DK5HR-xxx DK5GC-xxx XPD0031- DKX0001-хххх 71343504, 71343505 | 1 шт. | В соответствии с заказом |
| Руководство по эксплуатации | 1 экз. | Для соответствующего исполнения расходомера | |
| Паспорт | 1 экз. | ||
| Методика поверки | МП 208-019-2017 | 1 экз. | На партию |
осуществляется по документу МП 208-019-2017 "ГСИ. Расходомеры электромагнитные Promag (модификации Promag 300, Promag 500). Методика поверки", утвержденному ФГУП "ВНИИМС"
02.05.2017 г.
Основные средства поверки:
Рабочий эталон 1-го или 2-го разряда по ГОСТ 8.510-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или выдают свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 28723-1990 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
Техническая документация фирмы.
