| Номер в госреестре | 67931-17 |
| Наименование СИ | Датчики триангуляционные |
| Обозначение типа СИ | Atlas, Polaris, Antaris |
| Изготовитель | "LAP GmbH Laser Applikationen", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики триангуляционные серий Atlas, Polaris, Antaris (далее по тексту - датчики) предназначены для измерений расстояний, на которые перемещаются объекты с отражающей поверхностью, а также для использования в различных измерительных системах бесконтактных измерений линейных размеров.
Принцип действия датчиков основан на принципе лазерной триангуляции. Резко сфокусированный лазерный луч создает на поверхности измеряемого объекта точку света, и изображение этой точки регистрируется объективом однострочной камеры с ПЗС-матрицей, расположенной на фиксированном расстоянии от источника лазерного излучения.
Позиция облучаемых отражённым лазерным излучением пикселей на строке ПЗС-матрицы будет изменяться в зависимости от расстояния между источником лазерного излучения и объектом. Цифровой сигнальный процессор (DSP) подсчитывает облучаемые отражённым лазерным излучением пиксели и использует их для вычисления расстояния до объекта.
Конструктивно датчики выполнены в металлическом корпусе.
Измеренные значения выводятся на персональный компьютер через шину RS485.
Триангуляционные датчики серии Atlas выпускаются в следующих модификациях: Atlas 10, Atlas 30, Atlas 40, Atlas 70, Atlas 100.
Триангуляционные датчики серии Polaris выпускаются в следующих модификациях: Polaris 10, Polaris 30, Polaris 70, Polaris 130, Polaris 250, Polaris 400.
Триангуляционные датчики серии Antaris выпускаются в следующих модификациях: Antaris L 500, Antaris L 2000, Antaris L 4000, Antaris S 500, Antaris S 1000, Antaris S 1500.
Выпускаемые модификации различаются между собой диапазонами и погрешностью измерений расстояний, а также внешним видом.

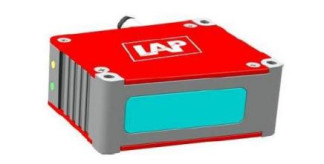

Общий вид датчиков представлен на рисунках 1 -3.
Ограничение несанкционированного доступа к узлам датчиков обеспечено нанесением пломбирующих наклеек.
Схема пломбировки от несанкционированного доступа представлена на рисунках 4-6.
Для работы с датчиками применяется устанавливаемое на подключаемый к датчику персональный компьютер программное обеспечение «DP-SOFT» (далее - ПО), которое используются для управления процессом измерений, обработки и визуализации полученных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | DP-SOFT |
| Номер версии (идентификационный номер) ПО, не ниже | 4.1.1.46 |
| Цифровой идентификатор ПО | 4285373B |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики датчиков серии Atlas
| Наименование характеристики | Значение | ||||
| Модификация | Atlas 10 | Atlas 30 | Atlas 40 | Atlas 70 | Atlas 100 |
| Диапазон измерений расстояния, мм | от 0 до 10 | от 0 до 30 | от 0 до 40 | от 0 до 70 | от 0 до 100 |
| Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений расстояния, % | ±0,02 | ±0,015 | |||
Таблица 3 - Метрологические характеристики датчиков серии Polaris
| Наименование характеристики | Значение | |||||
| Модификация | Polaris 10 | Polaris 30 | Polaris 70 | Polaris 130 | Polaris 250 | Polaris 400 |
| Диапазон измерений расстояния, мм | от 0 до 10 | от 0 до 30 | от 0 до 70 | от 0 до 130 | от 0 до 250 | от 0 до 400 |
| Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений расстояния, % | ±0,01 | |||||
Таблица 4 - Метрологические характеристики датчиков серии Antaris
| Наименование характеристики | Значение | |||||
| Модификация | Antaris L 500 | Antaris L 2000 | Antaris L 4000 | Antaris S 500 | Antaris S 1000 | Antaris S 1500 |
| Диапазон измерений расстояния, мм | от 0 до 500 | от 0 до 2000 | от 0 до 4000 | от 0 до 500 | от 0 до 1000 | от 0 до 1500 |
| Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений расстояния, % | ±0,04 | |||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Серия | Atlas | Polaris | Antaris S | Antaris L |
| Напряжение питания от источника постоянного тока, В | от 18 до 30 | |||
| Частота измерений, кГц | от 0,3 до 4,0 | |||
| Диапазон рабочих температур, °С | от 0 до +40 | |||
| Относительная влажность воздуха при эксплуатации, % | от 35 до 85 (без образования конденсата) | |||
| Г абаритные размеры (ДхШ*В), мм, не более | 80x32x65 | 168x109x39 | 124x320x200 | 124x560x200 |
| Масса, кг, не более | 0,3 | 1,2 | 9,8 | 13,4 |
наносится на эксплуатационную документацию типографическим методом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик триангуляционный серии Atlas, Polaris, Antaris | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Диск с программным обеспечением DP-SOFT | - | 1 шт. |
| Цифровой интерфейс (шина) RS485 | - | 1 шт. |
| Блок питания датчика | - | 1 шт. |
| Методика поверки | МП АПМ 48-16 | 1 экз. |
осуществляется по документу МП АПМ 48-16 «Датчики триангуляционные серий Atlas, Polaris, Antaris. Методика поверки», утверждённому ООО «Автопрогресс-М» 06.12.2016 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные, набор 9, 3 разряд ГОСТ Р 8.763-2011;
- меры длины концевые плоскопараллельные до 100 мм, набор 1, 2 разряд ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Техническая документация «LAP GmbH Laser Applikationen», Германия.
