| Номер в госреестре | 67936-17 |
| Наименование СИ | Датчики перепада давления |
| Обозначение типа СИ | QBM3, QBM4 |
| Изготовитель | "Siemens Building Technologies AG", Швейцария |
| Год регистрации | 2017 |
| Срок свидетельства | 19.06.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики перепада давления серий QBM3, QBM4 (далее - датчики) предназначены для непрерывных измерений дифференциального давления (разности давлений) и преобразования измеренного значения давления в унифицированный аналоговый выходной сигнал силы или напряжения постоянного тока.
Принцип действия датчиков основан на пьезорезистивном методе преобразования давления в электрический сигнал.
В качестве преобразователя давления в датчиках используется пьезорезисторный чувствительный элемент. Деформация, вызванная воздействием давления на диафрагму из силиконового каучука, передается на сформированные на ней пьезорезисторы. В результате изменяется величина сопротивления этих резисторов. Это изменение сопротивления преобразуется в электрический сигнал. Сигнал обрабатывается встроенным микроконтроллером, для получения линейного выхода сигнала напряжения или силы постоянного тока с компенсацией по температуре, представляющего собой измеряемое значение разности давлений.
В зависимости от модификации датчики отличаются: диапазоном измерений перепада давления, наличием дисплея, типом выходного сигнала.
Датчики представляют пластиковый корпус с монтажным кронштейном, интегрируемым 3-жильным коннектором и откидной крышкой с герметизированным предохранительным винтом. Внутри корпуса расположены напорная камера с диафрагмой и керамическим рычагом, печатная плата. На лицевой стороне датчиков (в зависимости от модификации) расположен цифровой жидкокристаллический дисплей (далее по тексту - ЖК дисплей).
Схема обозначения модификации датчиков:
QBM Х_- Х - ХХ - Х(Х) - Х
Наличие дисплея:
«D» - датчик оснащен дисплеем
«Без символа» - датчик не оснащен дисплеем
Диапазон измерения:
«1U» = -50.. .+50 Па; «1» = 0.. .100 Па «3» = 0.300 Па; «5» = 0.500 Па «10» = 0.1000 Па; «25» = 0.2500 Па
Подключение:
«31» - к клеммам внутри корпуса;
«41» - к клеммам цилиндрического разъема снаружи
Тип выходного сигнала: «0» - 0.10 В «1» - 4.20 мА
Исполнение:
«3 » - без калибровочного сертификата производителя; «4» - с калибровочным сертификатом производителя.
Рабочее положение датчиков - вертикальное.

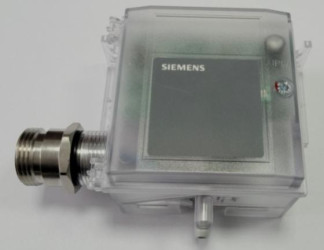

Общий вид датчиков и места пломбировки от несанкционированного доступа представлены на рисунке 1.
Место пломбировки от несанкционированного доступа
а) модификации QBM4 б) модификация QBM3 (пломбированию не подвергается)
в) модификация с ЖК дисплеем
Рисунок 1 - Общий вид датчиков и места пломбировки от несанкционированного доступа
отсутствует.
приведены в таблице 2.
| Наименование характеристики | Значение | |
| QBM3 | QBM4 | |
| от -50 до +50 | ||
| от 0 до 100 | ||
| Диапазон измерений дифференциального давления, | от 0 до 300 | |
| Па* | от 0 до 500 | |
| от 0 до 1000 | ||
| от 0 до 2500 | ||
| Пределы допускаемой приведенной (к диапазону | ±0,7 | ±0,7 ±1 0 |
| измерений) погрешности измерений у, %* | ±1,0 | ±3,0 |
| Выходной сигнал: | ||
| - напряжения постоянного тока, В | от 0 до 10 | |
| - силы постоянного тока, мА | от 4 до 20 | |
| Вариация выходного сигнала, не более: | ||
| - для датчиков со значением |у|<1,0 | м | |
| - для датчиков со значением |у|>1,0 | 0,75-|у| | |
| Напряжение питания, В: | ||
| - от сети переменного тока с частотой 50 Гц | 24±3,6 | |
| - от источника постоянного тока | от 13,5 до 33 | |
| Потребляемая электрическая мощность, В А, не бо | ||
| лее | 0,5 | |
| Габаритные размеры (длинахширинахвысота), мм, | ||
| не более | 92x49x86 | |
| Масса, кг, не более | ||
| - без ЖК дисплея | 0,183 | 0,250 |
| - с ЖК дисплеем | 0,196 | 0,263 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от 0 до +70 | |
| - относительная влажность воздуха, %, не более | 90 | |
| Средний срок службы, лет | 10 | |
| Примечание - * - в зависимости от модификации датчика, указывается в паспорте. | ||
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность датчиков представлена в таблице 3.
Таблица 3 - Комплектность
| Наименование | Количество |
| Датчик | 1 шт. |
| Коннектор Lumberg RKC 30/11* | 1 шт. |
| ПВХ трубка, 2м. | 1 шт. |
| Руководство по эксплуатации | 1 экз |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
| Примечание - * - комплектуется только для датчиков модификаций QBM4 | |
осуществляется по документу МП 67936-17 «Датчики перепада давления серий QBM3, QBM4. Методика поверки», утверждённому ООО «ИЦРМ» 17.03.2017 г.
Основные средства поверки:
- калибратор давления портативный «ЭЛЕМЕР-ПКД-160» (регистрационный номер в Федеральном информационном фонде 52356-13).
- преобразователь давления эталонный ПДЭ-020 (регистрационный номер в Федеральном информационном фонде 58668-14).
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
- мановакууметр грузопоршневой МВП-2,5 (регистрационный номер в Федеральном информационном фонде 1652-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия Техническая документация фирмы-изготовителя
