| Номер в госреестре | 67942-17 |
| Наименование СИ | Реометр ротационный |
| Обозначение типа СИ | Haake Roto Visco 1 TCL/Z |
| Изготовитель | "Thermo Electron (Karlsruhe) GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Реометр ротационный Haake Roto Visco 1 TCL/Z (далее - реометр) предназначен для измерений динамической вязкости.
Принцип действия реометра основан на измерении крутящего момента силы, необходимой для поддержания заданной скорости сдвига в измерительной системе, заполненной исследуемым веществом. Крутящий момент силы является величиной, пропорциональной вязкости образца.
Конструкционно реометр состоит из подвижного измерительного блока, размещенного на раме, набора измерительных систем различной геометрии и системы термостатирования TCL/Z.
Данные о подготовке реометра к измерениям, температура ячейки, позиция платформы и результаты измерений выводятся на ПК.

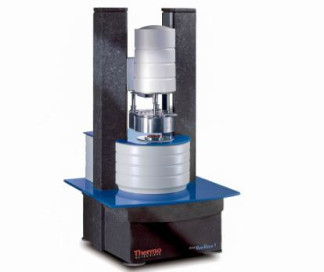

Общий вид средства измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки Рисунок 1 - Общий вид реометра Пломбирование реометра не предусмотрено.
Реометр оснащен внешним программным обеспечением (далее - ПО), позволяющим проводить настройку реометра и контролировать процесс измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО реометра приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Haake RheoWin |
| Номер версии ПО (идентификационный номер ПО) | Не ниже 4 |
| Цифровой идентификатор ПО | EC81576C |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений динамической вязкости, мПа-с | от 0,5 до 150000,0 |
| Диапазон показаний динамической вязкости, мПа-с | от 1 • 10-2 до 1 • 109 |
| Пределы допускаемой абсолютной погрешности измерений динамической вязкости в диапазоне измерений от 0,5 до 300,0 мПа-с включ., мПа-с | ±2,0 |
| Пределы допускаемой относительной погрешности измерений динамической вязкости в диапазоне измерений св. 300 до 150000,0 мПа-с, % | ±5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон термостатирования пробы, °С | от -20 до +200 |
| Диапазон скоростей вращения, об/мин | от 0,0125 до 1000,0000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 115±15; 230±23 50/60 |
| Г абаритные размеры, мм, не более - высота - ширина - длина | 660 385 420 |
| Масса, кг, не более | 50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +40 80 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Реометр ротационный Haake Roto Visco 1 TCL/Z | - | 1 |
| Комплект измерительных систем | - | 1 |
| Инструкция по эксплуатации | - | 1 |
| Методика поверки | МП 205-251-2016 | 1 |
осуществляется по документу МП 205-251-2016 «ГСИ. Реометр ротационный Haake Roto Visco 1 TCL/Z. Методика поверки», утвержденному ФГУП «УНИИМ» 30.01.2017 г. Основные средства поверки:
- ГСО 8586-2004, ГСО 8594-2004, ГСО 8599-2004, ГСО 8603-2004, ГСО 8606-2004 (границы относительной погрешности (P=0,95) ± (0,2-0,3) %);
- рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009, в диапазоне измерений от -50 до +500 оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть измерительного блока реометра, как показано на рисунке 1 и на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя Thermo Electron (Karlsruhe) GmbH, Германия
