| Номер в госреестре | 67943-17 |
| Наименование СИ | Измерители-регуляторы технологические |
| Обозначение типа СИ | ИРТ 53ХХН, ИРТВ 5215 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград |
| Год регистрации | 2017 |
| Срок свидетельства | 07.07.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регуляторы технологические ИРТ 53ХХН, ИРТВ 5215 (далее по тексту - ИРТ или приборы) предназначены для измерений, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления (ТС) или преобразователей термоэлектрических (ТП)), а также других неэлектрических величин (в т.ч. и относительной влажности воздуха), преобразованных в электрические сигналы силы и напряжения постоянного тока.
Принцип действия ИРТ основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На табло ИРТ и на экране монитора компьютера отображаются результаты измерений в цифровом виде, а также сведения о режиме работы ИРТ. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.
ИРТ являются микропроцессорными переконфигурируемыми (потребителем) приборами с индикацией текущего значения преобразуемой величины и предназначены для функционирования в автономном режиме. Просмотр и изменение параметров конфигурации ИРТ производится с помощью программы «Настройка ИРТ 53ХХ» при подключении ИРТ к ПК. Связь ИРТ с компьютером осуществляется по интерфейсу RS 232C.
ИРТ 53ХХН выпускаются в следующих модификациях - ИРТ 5320Н, ИРТ 5321Н, ИРТ 5323Н, ИРТ 5326Н, различающихся конструктивными особенностями.
В состав ИРТ 53ХХН входят модуль питания и коммутации с импульсным преобразователем сетевого напряжения (с гальванической развязкой от сети), с двумя реле каналов сигнализации и модулем интерфейса RS 232С; модуль аналого-цифрового преобразователя (АЦП), с источником напряжения 24 В; модуль управления и индикации с клавиатурой управления и энкодером.
В состав ИРТВ-5215 входят трансформаторный блок питания с линейными стабилизаторами; два аналого-цифровых преобразователя с индикаторами для отображения значений температуры и относительной влажности; схема формирования текущего значения температуры; компараторы сравнения текущего значения температуры с заданными значениями с учетом температурной поправки; схема формирования текущего значения влажности; компараторы сравнения текущего значения влажности с заданными значениями; исполнительные реле системы регулирования (сигнализации) температуры и влажности.
В соответствии с ГОСТ 9736-91 ИРТ являются:
- по числу преобразуемых входных сигналов
ИРТ 5320Н, ИРТ 5321Н, ИРТ 5326Н - одноканальными,
ИРТ 5323Н, ИРТВ 5215 - двухканальными;
- по числу каналов сигнализации - двухканальными;
- по зависимости выходного сигнала от входного - с линейной зависимостью для входных сигналов от ТС, преобразователей термоэлектрических ТП или с линейной зависимостью и с функцией извлечения квадратного корня для унифицированного входного сигнала.
Фотографии общего вида ИРТ и обозначение места нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
НШВ
1
Э И [ш]
ИРТ 5326Н
ИРТВ 5215

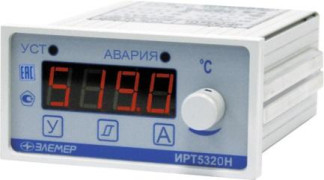

Рисунок 1 - Общий вид измерителей-регуляторов технологических ИРТ 53ХХН, ИРТВ 5215
обозначение места нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
В ИРТ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ИРТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия ИРТ с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики ИРТ. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации ИРТ. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ИРТ и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | POLZ 53xx v1.1.0.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.0 |
| Цифровой идентификатор ПО | по номеру версии |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI C8051F340 V1.0.8.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.8 |
| Цифровой идентификатор ПО | по номеру версии |
Таблица 3 - Основные метрологические характеристики ИРТ 53ХХН
| Наименование характеристики | Значение | ||||||||||||
| Условное обозначение НСХ первичного преобразователя (термопреобразователя сопротивления) по ГОСТ 6651-2009 | 50М | 53М | 50П | 100М | 100П | Pt100 | |||||||
| Диапазон измерений температуры, °С | от -50 до +200 | от -50 до +200 от -50 до +600 | от -50 до +200 | от -50 до +200 от -50 до +600 | |||||||||
| Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений) | ±(0,25 + (*)) | ||||||||||||
| Условное обозначение НСХ первичного преобразователя (преобразователя термоэлектрического) по ГОСТ Р 8.585-2001 | ТЖК(1) | ТХК^) | ТХА(К) | ТПП(Я) | ТПП(Б) | ТПР(В) | ТВР(А-1) | ТНН(К) | ТМКн(Т) | ||||
| Диапазон измерений температуры, °С | от -50 до +1100 | от -50 до +600 | от -50 до +1300 | от 0 до +1700 | от 0 до +1700 | от +300 до +1800 | от 0 до +2500 | от -50 до +1300 | от -50 до +400 | ||||
| Пределы допускаемой основной приведенной погрешности у, % | ±(0,5 + (*)) | ||||||||||||
| Тип первичного преобразователя | с унифицированным выходным сигналом | ||||||||||||
| Диапазон измерений силы постоянного тока, мА | от 0 до 5 | от 0 до 20 | от 4 до 20 | ||||||||||
| Диапазон измерений напряжения постоянного тока, мВ | от 0 до 75 | от 0 до 100 | от 0 до 10000 (**) | ||||||||||
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной погрешности у, % (от диапазона измерений) | ±(0,25 + (*)) |
| () Одна единица наименьшего разряда, выраженная в процентах от диапазона измерений. (**) v 7 По отдельному заказу. | |
Таблица 4 - Основные метрологические характеристики ИРТВ 5215
| Наименование характеристики | Значение | |||
| Диапазон измерений температуры, °С | от -40 до +110 | от 0 до +110 | от 0 до +50 | от -25 до +25 |
| Диапазон измерений относительной влажности, % | от 0 до 100 | |||
| Основная погрешность измерения температуры (влажности), % | ±(0,25 + (*)) | |||
| Диапазон измерений силы тока, мА | от 0 до 5 | от 4 до 20 | ||
| () Одна единица наименьшего разряда, выраженная в процентах от диапазона измерений. | ||||
| Таблица 5- Метрологические характеристики ИРТ 53ХХН, | ИРТВ 5215 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной погрешности ИРТ для конфигурации с ТП, вызванной изменением температуры их свободных концов, % (от диапазона измерений) | ±0,2у |
| Пределы допускаемой основной приведенной погрешности срабатывания сигнализации, % (от диапазона измерений) | ±у |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, % (от диапазона измерений)/10 °С | ±0,2у |
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
| Таблица 6 - Основные технические характеристики ИРТ 53ХХН, ИРТВ 5215 | |
| Наименование характеристики | Значение |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 249 от 40 до 100 |
| Потребляемая мощность, В А, не более | 5 |
| Габаритные размеры, мм, не более - передняя панель ИРТ 53ХХН ИРТВ 5215 | 96x48 96x96 |
| - монтажная глубина ИРТ 53ХХН ИРТВ 5215 | 125 (вместе с разъемами) 180 |
| - вырез в щите ИРТ 53ХХН ИРТВ 5215 | 88x46 86x86 |
| - максимальная толщина щита | 10 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -10 до +50 от -30 до +50 95 от 84 до 106,7 |
| Масса, кг, не более ИРТ 53ХХН ИРТВ 5215 | 0,4 1,2 |
| Средняя наработка на отказ, ч, не менее | 60000 |
| Средний срок службы, лет, не менее | 15 |
наносится на переднюю панель приборов термотрансферным способом и (или) на руководства по эксплуатации и паспорта типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Измеритель регулятор технологический ИРТ 5320Н ИРТ 5321Н ИРТ 5323Н ИРТ 5326Н ИРТВ 5215 | НКГЖ.405100.001-01 НКГЖ.405100.001-03 НКГЖ.405100.001-04 НКГЖ.405100.001-05 НКГЖ.405100.001-08 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. | Модификация и исполнение в соответствии |
| Комплект инструмента и принадлежностей | 1 компл. | с заказом | |
| Руководство по эксплуатации | НКГЖ.405100.001-0 РЭ | 1 экз. | |
| Паспорт | НКГЖ.405100.001-0 ПС | 1 экз. | |
| Методика поверки | МП 207.1-022-2016 | 1 экз. |
осуществляется по документу МП 207.1-022-2016 «Измерители-регуляторы технологические ИРТ 53ХХН, ИРТВ 5215. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.10.2016 г. Основные средства поверки:
- Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный № 56318-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 9736-91 Приборы электрические прямого преобразования для измерения неэлектрических величин. Общие технические требования и методы испытаний
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4210-149-13282997-2016 Измерители-регуляторы технологические ИРТ 53ХХН. Технические условия
