| Номер в госреестре | 67944-17 |
| Наименование СИ | Измерители технологические цифровые |
| Обозначение типа СИ | ИТЦ 420 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
| Год регистрации | 2017 |
| Срок свидетельства | 07.07.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители технологические цифровые ИТЦ 420 (далее по тексту - ИТЦ) предназначены для измерения аналоговых сигналов в виде силы постоянного тока от 4 до 20 мА, поступающих от термопреобразователей с унифицированным выходным сигналом или с датчиков других физических величин с токовым выходным сигналом, и преобразования их в цифровой код, соответствующий измеряемой величине, которая отображается на индикаторе.
Принцип действия ИТЦ основан на измерении и преобразовании входного аналогового сигнала в виде силы постоянного тока в цифровую форму, его обработки и отображения на цифровом семисегментном индикаторе.
В соответствии с ГОСТ 13384-93 ИТЦ являются:
- по числу измеряемых входных сигналов - одноканальными;
- по зависимости индицируемой величины от входного сигнала - с линейной зависимостью и с функцией извлечения квадратного корня.
ИТЦ являются микропроцессорными, переконфигурируемыми потребителем приборами, позволяющими автономно (без компьютера) с помощью двухкнопочной клавиатуры:
- изменять параметры конфигурации: диапазон измерений, количество знаков после запятой, единицы измерения;
- устанавливать зависимость измеряемой величины от входного сигнала: линейную или корнеизвлекающую;
- устанавливать функцию демпфирования (усреднения).
ИТЦ 420/М2-5 монтируются на щит, ИТЦ 420/М3 - на металлической рейке DIN.
ИТЦ 420/М4-1, ИТЦ 420/М4-2 устанавливается на совместимый первичный преобразователь.
ИТЦ выпускаются в следующих модификациях - ИТЦ 420/М2-5, ИТЦ 420/М3, ИТЦ 420/М4-1, ИТЦ 420/М4-2, отличающихся конструктивными особенностями и функциональными возможностями.
ИТЦ имеют исполнения: общепромышленное (ИТЦ 420/М2-5, ИТЦ 420/М3, ИТЦ 420/М4-1, ИТЦ 420/М4-2), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» добавлением в их шифре индекса «Ех» (ИТЦ 420Ех/М2-5, ИТЦ 420Ех/М3, ИТЦ 420Ех/М4-1, ИТЦ 420Ех/М4-2), взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в их шифре индекса «Ехd» (ИТЦ 420Ехd/М2-5).
Фотографии общего вида ИТЦ и обозначение места нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

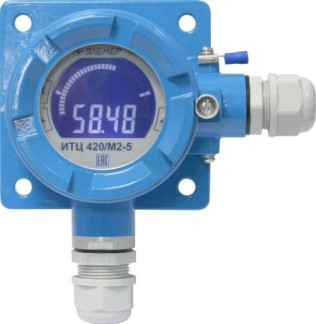

Рисунок 1 - Общий вид измерителей технологических цифровых ИТЦ 420, обозначение места нанесения знака поверки
место пломбирования
ИТЦ 420/М4-1, ИТЦ 420/М4-2
Рисунок 2 - Схема пломбировки от несанкционированного доступа
В ИТЦ предусмотрено внутреннее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль ИТЦ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия ИТЦ с компьютером, не оказывает влияния на метрологические характеристики ИТЦ.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| ИТЦ 420/М2-5 | ИТЦ 420/М3 | ИТЦ 420/М4-1 | ИТЦ 420/М4-2 | |
| Идентиф икационное наименование ПО | ИТЦ420М2_ вер 5 21.hex | ИТЦ420М4 вер 3 06. hex | ИТЦ420М4-1 вер 4 20. hex | ИТЦ420М4-2 вер 4 20. hex |
| Номер версии (идентификационный номер) ПО | не ниже 5.21 | не ниже 3.06 | не ниже 4.20 | не ниже 4.20 |
| Цифровой идентификатор ПО | по номеру версии | |||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон входного унифицированного сигнала, мА | от 4 до 20 |
| Диапазон входного унифицированного сигнала, мА, для измерения с функцией извлечения квадратного корня | от 4,3 до 20 от 4,08 до 20 (для ИТЦ 420/М2-5) |
| Диапазон выходных сигналов, цифровой код | от -1999 до 9999 |
| Значение единицы наименьшего разряда: - в диапазоне от 0 до 9,999 - в диапазоне от -9,99 до -0,01 и от 10,00 до 99,99 - в диапазоне от -99,9 до -10,0 и от 100,0 до 999,9 - в диапазоне от -1999 до -100 и от 1000 | 0,001 0,01 0,1 1 |
| Пределы допускаемой основной приведенной погрешности измеряемой величины, % (от диапазона измерений), для индекса заказа: А В | + + (N o' о" +Т+Т |
| где: * - одна единица наименьшего разряда, выраженная в процентах от диапазона измерений | |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %/10 °С | ±0,5у |
| ИТЦ выдерживают пятикратную перегрузку по входному сигналу, мА, не менее | 120 |
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Питание ИТЦ осуществляется от входной токовой петли | |
| Питание ИТЦ 420Ех/М2-5, ИТЦ 420Ех/М3, ИТЦ 420Ех/М4-1, ИТЦ 420Ех/М4-2 осуществляется от входной токовой петли, соответствующей требованиям искробезопасной цепи уровня «ia» | |
| Потребляемая мощность, Вт, от источника сигнала постоянного тока при входных токах от 3 до 25 мА, не превышает - ИТЦ 420/М2-5, ИТЦ 420/М4-1, ИТЦ 420/М4-2 - ИТЦ 420/М3 | 0,15 0,175 |
| Наименование характеристики | Значение |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | |
| - ИТЦ 420/М2-5 | 152x147x62,5 |
| - ИТЦ 420ExdM2-5 | 184,5x184,5x70 |
| - ИТЦ 420/М3 | 80x45x150 |
| - ИТЦ 420/М4-1, ИТЦ 420/М4-2 | 66x70(95)x63(90) |
| Масса, кг, не более | |
| - ИТЦ 420/М2-5 | 0,5 |
| - ИТЦ 420ExdM2-5 | 1,25 |
| - ИТЦ 420/М3 | 0,31 |
| - ИТЦ 420/М4-1, ИТЦ 420/М4-2 | 0,1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -25 до +70 от -10 до +70 от -50 до +80 |
| - относительная влажность, % | 98 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 12 |
| Маркировки взрывозащиты - ИТЦ 420Ех/М2-5, ИТЦ 420Ех/М3, ИТЦ 420Ех/М4-1, ИТЦ 420Ех/М4-2 | 0Ех1аПСТ6 Х |
| - ИТЦ 420ExdM2-5 | 1ExdIICT6 Х |
наносится на переднюю панель ИТЦ термотрансферным способом, на руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Измерители технологические цифровые ИТЦ 420/М2-5 ИТЦ 420/М3 ИТЦ 420/М4-1 ИТЦ 420/М4-2 | НКГЖ.411618.019 НКГЖ.411618.005-02 НКГЖ.411618.006-11 НКГЖ.411618.006-21 | 1 шт. 1 шт. 1 шт. 1 шт. | Количество и модификация в соответствии с заказом |
| Комплект инструмента и принадлежностей | 1 компл. | В соответствии с заказом | |
| Руководство по эксплуатации | НКГЖ.411618.0 РЭ | 1 экз. | |
| Паспорт | НКГЖ.411618.0 ПС | 1 экз. | |
| Методика поверки | МП 207.1-021-2016 | 1 экз. |
осуществляется по документу МП 207.1-021-2016 «Измерители технологические цифровые ИТЦ 420. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.10.2016 г.
Основные средства поверки:
- Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (Регистрационный № 56318-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры ТУ 4221-060-13282997-04 Измерители технологические цифровые ИТЦ 420. Технические условия
