Расходомеры многофазные РМФ, 67947-17

Назначение

Расходомеры многофазные РМФ (далее - расходомеры) предназначены для измерения массового расхода и массы сырой нефти, массового расхода и массы сырой нефти без учета воды, объемного расхода и объема свободного нефтяного газа, приведенного к стандартным условиям без предварительной сепарации измеряемой среды.

Описание

Расходомеры относятся к классу кориолисовых расходомеров и состоят из двух основных устройств: массового расходомера и виброчастотного плотномера.

Конструктивно расходомер выполнен из двух одинаковых кольцеобразных трубчатых резонаторов, которые образуют с магнитоэлектрическим приводом электромеханическую колебательную систему с распределёнными параметрами, работающую на частоте механического резонанса.

Сырая нефть в расходомере проходит через диспергатор, после чего в виде гетерогенной смеси (смесь жидкой и газовой фаз), протекает через оба резонатора, создавая в них равенство температур, давлений и объёмных концентраций фаз. Массовый расход сырой нефти вычисляется по измерению фазового сдвига между сигналами с датчиков скорости. Плотность сырой нефти вычисляется по периоду сигнала с магнитоэлектрических датчиков скорости на резонансной частоте системы.

Для определения температуры и давления измеряемой среды дополнительно установлены датчики давления и температуры.

Измеренные значения массового расхода, плотности, давления и температуры сырой нефти поступают в шкаф управления, где вычислительный контроллер производит окончательную обработку результатов измерений.

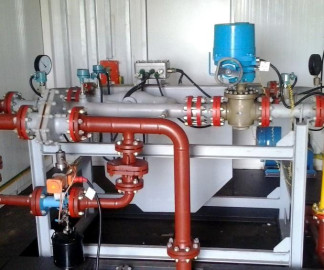

Рисунок 1 - Общий вид расходомера многофазного РМФ

Условное обозначение расходомеров в зависимости от максимального измеряемого расхода и рабочего давления:

РМФ - ХХХ - ХХ 1 2 3

где: 1 - тип расходомера;

2    - максимальный измеряемый расход, т/сут, (100, 200, 400, 800 и 1500)

3    - рабочее давление, МПа, (4,0 или 6,3)

Программное обеспечение

Данные, полученные при измерениях, обрабатываются с помощью программного обеспечения (далее - ПО), в котором реализованы алгоритмы совместного решения уравнений, содержащих искомые и измеренные физические величины. ПО так же обеспечивает сбор, учет, хранение и передачу информации о количестве извлекаемых из недр нефти и нефтяного газа и их параметров. Шкаф управления состоит из вычислителя (на базе промышленного ПК) и сенсорной ЖК панели.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Изменение конфигурации вычислительного контроллера, программного обеспечения осуществляется только с помощью флэш-карты (CF card) и с использованием файлов специализированного формата, доступ к которым имеется только у обслуживающего персонала.

Пломбирование на предприятии-изготовителе осуществляется путем нанесения пломб или наклеек в места, указанные стрелками (Рисунок 2).

Технические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Основные метрологические характеристики*

Таблица 4 - Условия эксплуатации

Таблица 5 - Рабочая среда - продукция нефтяных скважин (нефтегазоводяная смесь) с параметрами_

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации типографическим методом.

Комплектность

Поверка

осуществляется по документу МП 0545-9-2017 «Инструкция. ГСИ. Расходомеры многофазные РМФ. Методика поверки», утвержденному ФГУП «ВНИИР» 24 марта 2017 г.

Основные средства поверки:

-    Государственный первичный специальный эталон единицы массового расхода газожидкостных смесей ГЭТ 195-2011 по ГОСТ 8.637-2013, с диапазоном расходов от 2 до 110 т/ч (для жидкости), от 0,1 до 250 м3/ч (для газа), суммарные неопределенности: расхода газа находится в пределах ± 0,38 %, расхода жидкости находится в пределах ± 0,46 %;

-    рабочие эталоны 1-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от ± 0,5 до ± 1,0 %, с диапазоном воспроизводимого объемного расхода газа (воздуха), приведенного к стандартным условиям, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения объемного расхода газа (воздуха) от ± 1,0 % до ± 1,5 %;

-    рабочие эталоны 2-го разряда по ГОСТ 8.637-2013 с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от ± 1,5 до ± 2,0 %, с диапазоном воспроизводимого объемного расхода газа (воздуха), приведенного к стандартным условиям, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения объемного расхода газа (воздуха) от ± 3,0 до ± 5,0 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установок в виде оттиска поверительного клейма или наклейки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

многофазным РМФ

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ТУ 3667-022-49652808-2015 Расходомеры многофазные РМФ. Технические условия
