Измерители оптической мощности N7744A, N7745A, N7747A, N7748A, 67955-17

Назначение

Измерители оптической мощности N7744A, N7745A, N7747A, N7748A (далее по тексту - измерители) предназначены для измерений средней мощности и ослабления оптического излучения в волоконно-оптических системах связи и передачи информации.

Описание

Конструктивно измеритель выполнен в виде переносного моноблока, на передней панели которого расположены органы управления, входные оптические порты и выходные разъемы для вывода аналоговых электрических сигналов. На задней панели расположены порты для связи с персональным компьютером и подключения к локальной сети передачи данных.

Управление измерителем производится с помощью персонального компьютера, на котором установлено специальное программное обеспечение; результаты измерений выводятся на экран компьютера в цифровой форме. Измерители обеспечивают подключение по интерфейсам: GPIB, USB, LAN.

Принцип действия измерителя основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.

Измеритель позволяет проводить измерения средней мощности и ослабления оптического излучения.

Модели измерителей отличаются между собой диапазоном измерений и количеством входных портов (два порта у моделей N7747A, четыре порта у моделей N7744A и N7748A, и восемь портов у моделей N7745A).

Для защиты от несанкционированного доступа к элементам схемы корпус измерителя пломбируется.

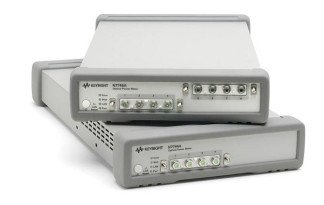

Внешний вид измерителей с указанием мест размещения знака утверждения типа, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1 - 3.

Место нанесения знака

утверждения типа

Программное обеспечение

Измерители имеют специализированное программное обеспечение (ПО), идентификационные данные (признаки) метрологически значимой части которого приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Технические характеристики

приведены в таблицах 2 и 3.

Таблица 3 - Технические характеристики

1 Условия измерений для моделей ^744А, N7745А:

-    одномодовое волокно (SMF).

-    уровень мощности: от -60 дБм до +10 дБм.

-    ширина спектральной линии излучения менее 10 нм (полная ширина на уровне половинной амплитуды)

-    установленное на измерителе оптической мощности значение длины волны отличается от действительного значения длины волны излучения не более, чем на ± 0,4 нм.

-    без учета шума и дрейфа постоянного смещения

Условия измерений для моделей N7747A, ^748А:

-    волокно с диаметром сердцевины не более 50 мкм, числовая апертура не более 0,2;

-    соединители с феррулой диаметром 2,5 мм;

-    диапазон длин волн от 1000 до 1630 нм;

-    уровень мощности от -90 до +10 дБм.

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и в виде голографической наклейки на лицевую панель измерителя.

Комплектность

Комплектность измерителей приведена в таблице 4.

Таблица 4

Поверка

осуществляется по документу 651-17-023 МП «Инструкция. Измерители мощности оптических сигналов N7744A, N7745A, N7747A, N7748A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30.05.2017 г.

Основное средство поверки:

- аппаратура измерительная оптическая РЭСМ-ВС, регистрационный номер 53227-13. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых усилителей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя
