| Номер в госреестре | 67956-17 |
| Наименование СИ | Источники оптического излучения перестраиваемые |
| Обозначение типа СИ | N7711A, N7714A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2017 |
| Срок свидетельства | 07.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники оптического излучения перестраиваемые N7711A, N7714A (далее по тексту - источники) предназначены для генерации оптического излучения на задаваемых длинах волн при измерениях характеристик оборудования волоконно-оптических систем связи и передачи информации.
Конструктивно источник выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и выходные оптические порты. На задней панели расположены порты для связи с персональным компьютером и подключения к локальной сети передачи данных.
Управление источником производится с помощью персонального компьютера, на котором установлено специальное программное обеспечение; результаты измерений выводятся на экран компьютера в цифровой форме. Источники обеспечивают подключение по интерфейсам: GPIB, USB 2.0, LAN (10/100 Мбит/с).
Принцип действия источников основан на генерации лазерного излучения лазерным диодом при прохождении через него электрического тока. Источники обеспечивают регулировку длины волны выходного лазерного излучения.
Модели источников отличаются между собой количеством выходных портов (один порт у источника N7711A, четыре порта у источника N7714A), а также уровнем выходной мощности оптического излучения и спектральными диапазонами перестройки длины волны, зависящими от установленных опций.
Для защиты от несанкционированного доступа к элементам схемы корпус источника пломбируется.

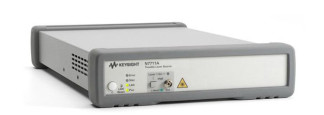

Внешний вид источника с указанием мест размещения знака утверждения типа, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
Рисунок 2 - Источник N7711A, вид сзади
Источники имеют специализированное программное обеспечение (ПО), идентификационные данные (признаки) метрологически значимой части которого приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | N77xxViewer |
| Номер версии (идентификационный номер) ПО | 1.8.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«низкий» по Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| N7711А | N7714A | |
| Диапазон перестройки длин волн, нм опции 210, 240: опции 201, 204: опция 222 | от 1527,60 до 1565,50 от 1570,01 до 1608,76 | от 1527,60 до 1565,50 от 1570,01 до 1608,76 от 1527,60 до 1565,50 и от 1570,01 до 1608,76 |
| Г раницы абсолютной погрешности установки длины волны, пм | ±22 | ±22 |
| Максимальный уровень средней мощности выходного оптического излучения, дБм, не менее опции 210, 240 и 222 (для длин волн от 1527,60 до 1565,50 нм): опции 201, 204 и 222 (для длин волн от 1570,01 до 1608,76): | +13,5 +11,5 | +13,5 +11,5 |
| Диапазон установки ослабления выходной оптической мощности, дБ | от 0 до 8 | от 0 до 8 |
| Разрешение при установке выходной оптической мощности, дБ | 0,1 | 0,1 |
| Уровень средней мощности оптического излучения, при закрытом затворе, дБм, не более | -45 | -45 |
| Наименование характеристики | Значение характеристики | |
| N7711А | N7714A | |
| Количество входных портов | 1 | 4 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 372x212x43 | 460x212x43 |
| Масса, кг, не более | 3,8 | |
| Напряжение питания от сети переменного тока, В: частотой 50, 60 Гц | от 100 до 120 от 220 до 240 | |
| Потребляемая мощность, В А, не более | 60 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 10 до 35 до 80, без конденсата | |
наносится типографским способом на титульный лист Руководства по эксплуатации и в виде наклейки на лицевую панель источника.
Комплектность источников приведена в таблице 4.
Таблица 4
| Наименование | Количество |
| Источник | 1 шт. |
| Комплект кабелей и адаптеров | 1 шт. |
| Комплект эксплуатационной документации | 1 экз. |
| Методика поверки | 1 экз. |
| Паспорт | 1 экз. |
осуществляется по документу 651-17-024 МП «Инструкция. Источники оптического излучения перестраиваемые N7711A, N7714A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ»
30.05.2017 г.
Основные средства поверки:
- анализатор спектра оптический MS9740A, регистрационный номер 54110-13;
- аппаратура измерительная длин волн в волоконно-оптических системах передачи информации РЭДВ, регистрационный номер 53224-13;
- аппаратура измерительная оптическая РЭСМ-ВС, регистрационный номер 53227-13. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых усилителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
