| Номер в госреестре | 67965-17 |
| Наименование СИ | Теплосчетчики механические |
| Обозначение типа СИ | ProEXPERT |
| Изготовитель | ООО "САРДОНИКС", г.С.-Петербург |
| Год регистрации | 2017 |
| Срок свидетельства | 06.07.2022 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики механические ProEXPERT (далее - теплосчетчики) предназначены для измерений:
- количества тепловой энергии, объемного расхода (объема), температуры, разности температур теплоносителя в закрытых системах водяного теплоснабжения;
- объемного расхода (объема), температуры воды в системах горячего и холодного водоснабжения.
Принцип действия теплосчетчика состоит в обработке вычислителем измерительных сигналов, поступающих от крыльчатого датчика объемного расхода (далее - датчик объемного расхода), пары термопреобразователей сопротивления (далее - пары датчиков температуры), вычисления и отображения на индикаторном устройстве вычислителя (далее - индикаторное устройство) результатов измерений:
- суммарного с нарастающим итогом значения количества тепловой энергии, Гкал;
- текущих значений температуры и разности температур теплоносителя, °С;
- текущего значения объемного расхода теплоносителя, м3/ч;
- суммарного с нарастающим итогом значения объема теплоносителя, м3. Теплосчетчики конструктивно выполнены в виде единых теплосчетчиков,
соответствующих классу 2 по ГОСТ Р ЕН 1431-1-2011.
В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений и диагностическая информация.
Емкость архива теплосчетчиков не менее:
- шестьдесят суток - часового;
- одного года - суточного;
- три года - месячного.
Для передачи результатов измерений во внешние измерительные системы теплосчетчики укомплектованы интерфейсом связи M-Bus.
Теплосчетчики выпускаются в следующих модификациях:
- Теплосчетчик механический ProEXPERT 15 - теплосчетчики с диаметром условного прохода 15 мм;
- Теплосчетчик механический ProEXPERT 20 - теплосчетчики с диаметром условного прохода 20 мм;
- Теплосчетчик механический ProEXPERT 25 - теплосчетчики с диаметром условного прохода 25 мм.

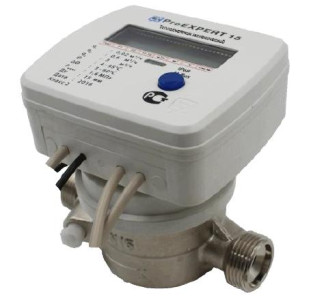

Общий вид теплосчетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Пломба организации, установившей теплосчетчик а) схема пломбировки термопреобразователя б) схема пломбировки термопреобразователя сопротивления на датчике расхода_ _сопротивления на обратном трубопроводе
Пломба изготовителя или пломба с нанесенным знаком поверки
Теплосчетчики имеют встроенное программное обеспечение (ПО) EU_ V1001264.0, которое устанавливается (прошивается) в интегрированной памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EU V1001264.0 |
| Номер версии (идентификационный номер) ПО, не ниже | P0071540 |
| Цифровой идентификатор ПО | -* |
| * Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация теплосчетчика | ProEXPERT 15 | ProEXPERT 20 | ProEXPERT 25 |
| Диаметр условного прохода (Ду), мм | 15 | 20 | 25 |
| Минимальный объемный расход, qmin (qi)*, м3/ч | 0,012 | 0,025 | 0,07 |
| Максимальный объемный расход, qmax (qp)*, м3/ч | 0,6 | 2,5 | 3,5 |
| Предельный объемный расход**, qs, м /ч | 3 | 5 | 7 |
| Диапазон измерений температуры теплоносителя, °С | от 0 до 95 | ||
| Диапазон измерений разности температур теплоносителя, °С | от 3 до 60 | ||
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, % | ±(2+0,02-qp/q), но не более ±5 | ||
| Пределы допускаемой относительной погрешности измерения разности температур теплоносителя, % | ±(0,5+3-Atmin/At) | ||
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С | ±(0,6+0,004 t) | ||
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | ±(3+4- Atmin/ At+0,02 • qp/q) | ||
| Пределы допускаемой относительно погрешности измерений текущего времени, % | ±0,05 | ||
| Максимальная потеря давления при qp, МПа | 0,020 | 0,018 | 0,16 |
| Максимальное рабочее избыточное давления теплоносителя, МПа | 1,6 | ||
| * Обозначение в соответствии с ГОСТ Р ЕН 1434-1-2011. ** З начение объемного расхода, при котором теплосчетчик функционирует в течение коротких промежутков времени (не более 1 ч в день и не более 200 ч в год). Примечание - Обозначения в таблице: q - измеренное значение объемного расхода теплоносителя, м3/ч; At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С; t - измеренное значение температуры прямого или обратного потоков теплоносителя, °С. | |||
| Наименование характеристики | Значение | ||
| Модификация теплосчетчика | ProEXPERT 15 | ProEXPERT 20 | ProEXPERT 25 |
| Условия окружающей среды | класс исполнения С по ГОСТ Р ЕН 1434-1-2011 | ||
| Напряжение элемента питания постоянного тока, В | 3,6±0,2 | ||
| Срок службы элемента питания, лет, не менее | 6 | ||
| Степень защиты по ГОСТ 14254-96 | IP 68 | ||
| Расположение датчика объемного расхода | подающий трубопровод | ||
| Присоединительные размеры датчика объемного расхода, дюйм | G % - B | G 1 - B | G1 1/4” - B |
| Г абаритные размеры (длина х ширина х высота), мм | 110 х 87 х 101 | 130 х 87 х 101 | 130 х 87 х 101 |
| Масса, кг, не более | 0,70 | 0,85 | 0,90 |
| Средний срок службы, лет | 12 | ||
| Средняя наработка на отказ, ч, не менее | 105000 | ||
наносится на теплосчетчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность теплосчетчика
| Наименование | Обозначение | Количество |
| Теплосчетчик механический | ProEXPERT | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МТТКЛ 0214 МП | 1 экз. на партию |
| Модификация теплосчетчика определяется договором на поставку. | ||
осуществляется по документу МЦКЛ.0214.МП «Теплосчетчики механические ProEXPERT. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 15.03.2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.374-2013 (установка поверочная УП-65, регистрационный номер в Федеральном информационном фонде 27362-04);
- термостаты переливные прецизионные ТПП-1 (регистрационный № 33744-07);
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, регистрационный № 50265-12);
- измеритель температуры многоканальный прецизионный МИТ 8-10М (регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.
Знак поверки наносится на пломбы теплосчетчика в соответствии с рисунком 2, а также в бланк свидетельства о поверке.
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды
ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.
ТУ 4218-003-38057304-2016 Теплосчетчики механические ProEXPERT. Технические условия
