| Номер в госреестре | 67967-17 |
| Наименование СИ | Комплексы поверочные портативные |
| Обозначение типа СИ | КПП-3 |
| Изготовитель | Закрытое акционерное общество "ЛАНИТ" (ЗАО "ЛАНИТ"), г. Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы поверочные портативные КПП-3 (далее - комплексы КПП-3) предназначены для воспроизведения единицы относительной влажности и измерений относительной влажности воздуха в качестве рабочих эталонов 2-го разряда по ГОСТ 8.547-2009.
Принцип действия комплексов КПП-3:
- при воспроизведении относительной влажности воздуха основан на свойстве насыщенных растворов солей создавать и поддерживать постоянную относительную влажность воздуха над поверхностью раствора.
- при измерении относительной влажности воздуха основан на зависимости диэлектрической проницаемости тонкопленочного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества собираемой влаги. Влагочувствительный слой располагается между двумя электродами чувствительного элемента, один из которых влагопроницаем, образуя конденсатор, емкость которого зависит от окружающей среды.
Конструктивно комплексы КПП-3 выполнены в виде кейса для хранения и перевозки, в котором располагаются гигрометр Rotronic модификации HygroPalm в исполнении HP22-A с зондом относительной влажности и температуры HC2-S3 (регистрационный номер 64196-16), калибратор влажности HMK15 (регистрационный номер 18636-04), резиновые заглушки, металлические крышки с отверстиями для размещения в калибраторе средств измерений относительной влажности, маркированные флаконы с солями (LiCI, MgCl2, NaCl, K2SO4).
Насыщенные растворы солей приготавливаются при эксплуатации комплексов из солей (LiCI, MgCl2, NaCl, K2SO4) и дистиллированной воды. Каждый приготовленный раствор имеет свои номинальные значения воспроизведения относительной влажности воздуха; воспроизведенные значения относительной влажности воздуха на поверхностью насыщенных растворов солей измеряются гигрометром Rotronic. Измеренные значения относительной влажности воздуха отображаются на дисплее гигрометра.

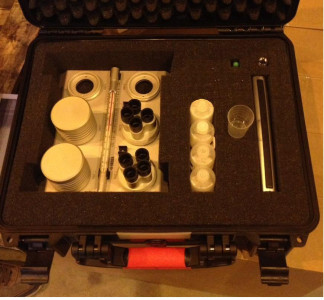

Общий вид комплексов КПП-3 представлен на рисунке 1.
Схема пломбирования комплексов КПП-3 от несанкционированного доступа представлена на рисунке 2.
1 - калибратор влажности HMK15
3
2 - флаконы с солями (LiCI, MgCb, NaCl, K2SO4) гигрометр Rotronic модификации HygroPalm в исполнении HP22-A c зондом относительной
влажности и температуры HC2-S3
1 - пломбы на корпусе Рисунок 2 - Схема пломбирования гигрометра Rotronic модификации HygroPalm
в исполнении HP22-A
Комплексы КПП-3 имеют встроенное программное обеспечение ПО «HP22_V2.4.hex». Встроенное ПО «HP22_V2.4.hex» установлено в гигрометре Rotronic модификации HygroPalm, исполнение HP22-A. Встроенное ПО обеспечивает:
- управление питанием измерительного преобразователя и зондов;
- обработку и передачу измерительной информации от зондов, интерфейс USB;
- отображение результатов измерений и служебной информации на встроенном дисплее;
- запись, хранение и считывание данных из встроенной энергонезависимой памяти;
- формирование цифрового выходного сигнала;
- пересчет единиц влажности по запросу пользователя;
- самодиагностику аппаратной части измерительного преобразователя.
Г игрометр ы Rotronic модификации HygroPalm, исполнение HP22-A могут работать с автономным ПО HW4.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HP22_V2.4.hex |
| Номер версии (идентификационный номер) ПО | не ниже 2.4 |
| Цифровой идентификатор ПО (алгоритм CRC32) | 25D6EA29 |
| Примечание - значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанной версии. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения относительной влажности воздуха, % | от 10 до 100 |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой основной абсолютной погрешности воспроизведения и измерений относительной влажности воздуха, % | ±1 |
| Цена единицы младшего разряда при измерении относительной влажности, % | 0,1 |
| Пределы допускаемой дополнительной абсолютной погрешности воспроизведения и измерений относительной влажности воздуха от влияния изменения температуры рабочих условий на каждые 10 °С, % | ±0,2 |
| Номинальные значения задания относительной влажности, %, при нормальных условиях | 11 (LiCI) 33 (MgCl2) 75 (NaCl) 97 (K2SO4) |
| Пределы допускаемого отклонения задания относительной влажности, %, при нормальных условиях | ±1,3 (LiCI) ±1,2 (MgCl2) ±1,5 (NaCl) ±2,0 (K2SO4) |
| Нормальные условия измерений: -температура окружающей среды, °С | от +17 до +23 |
| Наименование характеристики | Значение | ||
| Электрическое питание источника постоянного тока: -напряжение (батарея типа 6LR), В | 9 | ||
| Максимальная потребляемая мощность, Вт | 0,18 | ||
| Средняя наработка на отказ, ч | 10000 | ||
| Средний срок службы, лет | 10 | ||
| Г абаритные размеры комплекса поверочного портативного КПП-3, мм, не более | длина | ширина | высота |
| 335 | 298 | 155 | |
| Масса комплекса поверочного портативного КПП-3, кг, не более | 7,0 | ||
| Условия эксплуатации: o/~' - температура воздуха, C - относительная влажность воздуха, % - атмосферное давление, гПа | от +10 до +35 от 10 до 90 от 700 до 1100 | ||
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус комплекса КПП-3 в виде наклейки.
Таблица 4 - Комплектность комплексов поверочных портативных КПП-3
| Наименование | Обозначение | Количество |
| Калибратор влажности HMK15 | HMK15 | 1 шт. |
| Флаконы с солями, квалификация солей «химически чистые» | LiCI, MgCl2, NaCl, K2SO4 | 4 шт. |
| Гигрометр Rotronic модификации HygroPalm в исполнении HP22-A | HP22-A | 1 шт. |
| Зонд относительной влажности и температуры HC2-S3 | HC2-S3 | 1 шт. |
| Кейс для хранения и перевозки | Кейс | 1 шт. |
| Руководство по эксплуатации «Комплексы поверочные портативные КПП-3» | ЯКИН.665600.676 РЭ3 | 1 экз. |
| Методика поверки | МП 2551-0164-2016 | 1 экз. |
осуществляется по документу МП 2551-0164-2016 «Комплексы поверочные портативные КПП-3. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13.03.2017 года. Основные средства поверки:
Генератор влажного воздуха HygroGen модификации HygroGen 2, регистрационный № 32405-11.
Термогигрометр ИВА-6, регистрационный № 46434-11.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
| Зарегистрировано поверок | 57 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
