| Номер в госреестре | 67972-17 |
| Наименование СИ | Датчики частоты вращения |
| Обозначение типа СИ | 70085-1010-330 |
| Изготовитель | "AI-Tek Instruments, LLC", США |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики частоты вращения 70085-1010-330 (далее - датчики) предназначены для измерения частоты прохождения метки/меток (частоты вращения), закрепленных на вращающихся роторах турбин.
Принцип действия датчиков состоит в следующем: постоянный магнит, встроенный в датчик создаёт вокруг его полюса постоянное магнитное поле. Приближение и прохождение ферромагнитного объекта рядом с полюсом датчика (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку датчика. Эти изменения магнитного потока индуцируют э.д.с. (электродвижущую силу) в измерительной обмотке датчика, которая соединена с его выходным разъемом. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта. Датчик относится к генераторному типу преобразователей и не требует внешнего питания.
Конструктивно датчик выполнен в виде неразборного металлического корпуса с внешней резьбой на одном конце для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.

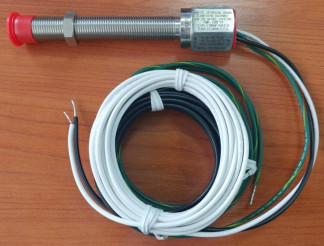

Общий вид датчика частоты вращения приведен на рисунке 1.
Пломбирование датчика частоты вращения 70085-1010-330 не предусмотрено.
отсутствует.
Технические характеристики | |
| Название характеристики | Значение |
| Диапазон измерения частоты вращения, об/мин | от 5 до 8000 |
| Пределы допускаемой основной относительной погрешности измерения частоты вращения, % | ±1 |
| Нормальная область значений температуры, °С | 20±5 |
| Рабочие условия эксплуатации: - диапазон рабочих температур, °С | от -55 до +80 |
| Пределы допускаемой дополнительной относительной погрешности измерения частоты вращения в диапазоне рабочих температур, % | ±0,5 |
| Габаритные размеры, мм, не более: - диаметр наружной резьбы - высота, мм | 5/8-18 UNF-2A 153 |
| Масса, кг, не более | 0,455 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерения
| Датчики частоты вращения 70085-1010-330, зав. № 2132-SE-877A, № 2132-SE-877B, № 2132-SE-958A, № 2132-SE-958B, № 2145-SE-877A, № 2145-SE-877B, № 2145-SE-958A, № 2145-SE-958B, № SE5353-001C, № SE5353-002C, № SE5353-003C, № SE5353-004C | 12 шт. |
| Паспорт | 12 экз. |
| Методика поверки МП 204/3-11-2017 | 1 экз. |
осуществляется по документу МП 204/3-11-2017 «Датчики частоты вращения 70085-1010-330. Методика поверки», утвержденному ФГУП «ВНИИМС» «10» мая 2017 г.
Основные средства поверки:
- стенд СП31 (г/р № 61681-15);
- частотомер электронно-счетный ЧЗ-38 (Госреестр № 3433-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
отсутствуют.
Техническая документация фирмы «AI-Tek Instruments, LLC», США.
