| Номер в госреестре | 67974-17 |
| Наименование СИ | Ампулы для реализации реперных точек температурной шкалы в диапазоне от 234,3156 K до 692,677 K |
| Изготовитель | ООО НПП "ЭЛЕМЕР", г.Москва |
| Год регистрации | 2017 |
| Срок свидетельства | 06.07.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Ампулы для реализации реперных точек температурной шкалы в диапазоне от 234,3156 K до 692,677 K (далее - ампулы) предназначены для воспроизведения температуры фазового перехода плавления или затвердевания металлов, являются рабочими эталонами 1-го разряда согласно ГОСТ 8.558-2009.
Принцип действия ампул для реализации реперных точек международной шкалы МТШ-90 заключается в создании качественно воспроизводимого, длительного фазового перехода металлов (плавления галлия (Ga), затвердевания индия, олова, цинка, свинца (In, Sn, Zn, Pb), тройной точки ртути (Hg)), в течение которого может проводиться поверка или калибровка термопреобразователей сопротивления, термоэлектрических преобразователей и других контактных датчиков температуры.
Ампулы имеют герметичный металлический чехол из нержавеющей стали, содержащий графитовый (ампулы ТЗО-1, ТЗЦ-1 и ТЗС-1), фторопластовый (ампулы ТПГ-1, ТЗИ-1) или стальной (ампулы ТТР-1) тигель с заплавленным металлом высокой чистоты.
Ампулы заполнены чистым аргоном. Давление внутри ампул при температуре фазового перехода близко к атмосферному.
Получение температурной площадки фазового перехода производится в специальных термостатах или калибраторах, работающих в режиме высокостабильного термостата с однородным температурным полем в блоке сравнения. Градиент температуры по высоте ампулы не должен превышать 1 °С.
Перепад температуры по длине тигля для ампул затвердевания металлов при температуре, близкой к реперной точке не должен превышать 10 мК.

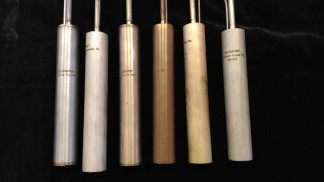

Общий вид средства измерений представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Ампула с металлом | Приписанн темпе | ое значение ратуры | Г раницы допустимых поправок к значению температуры, мК | Г раницы доверительной погрешности при доверительной вероятности 0,95 (расширенная неопределенность), мК |
| °С | K | |||
| Ртуть (ТТР-1) | -38,8344 | 234,3156 | ±4,0 | ±1,2 |
| Галлий (ТПГ-1) | 29,7646 | 302,9146 | ±1,0 | ±1,2 |
| Индий (ТЗИ-1) | 156,5985 | 429,7485 | ±3,0 | ±4,0 |
| Олово (ТЗО-1) | 231,928 | 505,078 | ±10,0 | ±4,0 |
| Цинк (ТЗЦ-1) | 419,527 | 692,677 | ±20,0 | ±10,0 |
| Свинец (ТЗС-1) | 327,462 | 600,622 | ±15,0 | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры: | |
| Высота, мм, не более | 320 |
| Наружный диаметр, мм, не более | 55 |
| Внутренний диаметр, мм, не менее | 8 |
| Г лубина погружения термометра, мм, не менее | 150 |
| Масса, кг, не более | |
| ТТР-1 | 2,4 |
| ТПГ-1 | 1,0 |
| ТЗИ-1 | 1,1 |
| ТЗО-1 | 0,9 |
| ТЗЦ-1 | 1,1 |
| ТЗС-1 | 1,1 |
| Условия хранения: | |
| Диапазон температуры окружающего воздуха, °С | от +5 до +40 |
| Относительная влажность окружающего воздуха, %, | |
| не более | 80 |
| Диапазон атмосферного давления, кПа | 101,3+4,0 |
| Условия транспортирования в упаковочной таре: | |
| Диапазон температуры окружающего воздуха, °С | от -25 до +55 |
| Относительная влажность окружающего воздуха | |
| при +35 °С, %, не более | 95±3 |
| Диапазон атмосферного давления, кПа | 101,3+4,0 |
| Среднее количество циклов измерений до | |
| метрологического отказа, шт. | 1000 |
| Средний срок службы, лет | 12 |
наносят типографским способом на титульный лист эксплуатационной документации. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование изделия или документа | Обозначение | Количество |
| Ампула | ТТР-1 (ТПГ-1, ТЗИ-1, ТЗО-1, ТЗЦ-1, ТЗС-1) | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2411 - 0142 - 2017 | 1 экз. |
осуществляется по документу МП 2411-0142-2017 «Ампулы для реализации реперных точек температурной шкалы в диапазоне от 234,3156 K до 692,677 K. Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 05 апреля 2017 г.
Основные средства поверки:
- Ампула для реализации тройной точки воды, рабочий эталон 0-разряда по ГОСТ Р 8.814-2013;
- Ампулы для реализации реперных точек плавления или затвердевания металлов 0-го разряда по ГОСТ Р 8.814-2013 - галлий (Ga), индий (In), олово (Sn), цинк (Zn);
- Установка для реализации реперных точек плавления (затвердевания) металлов, включающая печь с рабочим объемом для размещения ампул и систему регулирования температуры, которая обеспечивает перепад температуры не более 0,01°С по высоте металла в термометровом канале ампулы при температуре около фазового перехода (плавления, затвердевания) металла. Дискретность задания температуры печи не более 0,1°С. Нестабильность поддержания заданного значения температуры не более: 0,1°С для ампулы с галлием (Ga), 0,2 °С для ампул с индием (In), оловом (Sn), цинком (Zn);
- Платиновые термометры сопротивления ПТС 0-го разряда ГОСТ 8.558-2009;
- Комплекс аппаратуры для измерения сопротивления термометров в составе:
- прибор вторичный прецизионный Fluke серии 159, модификации 1595А Super -Thermometer, регистрационный № 52358-13;
- набор термостатированных мер сопротивления, регистрационный № 46843-11;
- Термостат для тройной точки воды. Нестабильность поддержания температуры 0,01°С;
- Криостат для тройной точки ртути. Диапазон температуры от минус 30°С до минус 60°С, нестабильность поддержания температуры 0,01°С;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Положение о Международной температурной шкале 1990 г. (МТШ-90)
ГОСТ Р 8.814-2013 ГСИ. Ампулы для реализации реперных точек температурной шкалы в диапазоне от 273,15 до 1234,93 К
Технические условия ТУ 4211-147-13282997-2016
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
