| Номер в госреестре | 67983-17 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2017 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A (далее - осциллографы) предназначены для измерений амплитудных и временных характеристик электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Конструктивно осциллографы выполнены в виде настольного моноблока. Осциллографы моделей DSOZ592A, DSAZ592A отличаются от моделей DSOZ632A, DSAZ632A значениями полосы пропускания и времени нарастания/спада импульса. Кроме того, модели осциллографов серии DSA в отличие от моделей серии DSO позволяют проводить измерения характеристик фазового дрожания.
На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; гнездо сигнала внешней синхронизации.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB, GPIB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.

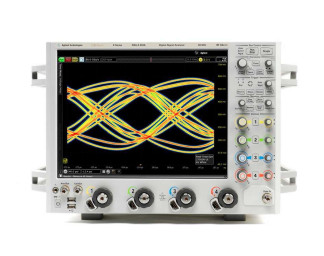

Внешний вид одной из моделей осциллографа с указанием места размещения знака утверждения типа приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.
Рисунок 1 - Внешний вид одной из моделей осциллографа Места пломбировки Места пломбировки
Осциллографы могут иметь опции, приведенные в таблице 1.
Таблица 1
| Обозначение опции | Описание опции |
| N2128A | У величение числа каналов с 1 до 2 (программная опция) |
| N2803A | Пробник до 30 ГГц (InfiniiMax III) |
| N2802A | Пробник до 25 ГГц (InfiniiMax III) |
| N2801A | Пробник до 20 ГГц (InfiniiMax III) |
| N2800A | Пробник до 16 ГГц (InfiniiMax III) |
| N5439A | Г оловка пробника ZIF |
| N5445A | Г оловка пробника |
| N5441A | Впаиваемая головка пробника |
| N5444A | 3,5 мм/2,92 мм/SMA головки пробников |
| Обозначение опции | Описание опции |
| N5443A | Устройство подключения и держатель для проверки рабочих характеристик и устранения временного сдвига между каналами для пробников |
| N5440A | Г оловка пробника ZIF 450 Ом |
| N5447A | Г оловка пробника ZIF 200 Ом |
| N5442A | Прецизионный адаптер BNC |
| N5448A | Гибкие удлинительные кабели с соединителями 2,92 мм |
| N5449A | Высокоимпедансный адаптер |
| N2812A | 35 ГГц кабель |
| N2830A | Пробник до 4 ГГц (InfiniiMax III+) |
| N2831A | Пробник до 8 ГГц (InfmiiMax III+) |
| N2832A | Пробник до 13 ГГц (InfmiiMax III+) |
| N2848A | Г оловка пробника QuickTip |
| N2849A | Г оловка пробника QuickTip |
| N2810A-050 | Увеличение памяти с 20 до 50 Мвыб на канал |
| N2810A-100 | Увеличение памяти с 50 до 100 Мвыб на канал |
| N2810A-200 | Увеличение памяти с 100 до 200 Мвыб на канал |
| N2810A-500 | Увеличение памяти с 200 до 500 Мвыб на канал |
| N2810A-01G | Увеличение памяти с 500 до 1 Гвыб на канал |
| N2810A-02G | У величение памяти с 1 до 2 Г выб на канал |
| N5473A | DVD RW |
| 82350B | GPIB интерфейс |
| N5474C | Съемный твердотельный диск |
Осциллографы имеют встроенное программное обеспечение (ПО), изменение метрологически значимой части ПО осциллографа невозможно физически. Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти осциллографа, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.
Идентификационные данные ПО осциллографов приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Infiniium 5.10 System Software |
| Номер версии (идентификационный номер) ПО | 05.10.0005 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики осциллографов приведены в таблицах 3 и 4.
| Наименование характеристики | Значение характеристики для моделей осциллографа | |
| DSOZ592A, DSAZ592A | DSOZ632A, DSAZ632A | |
| Количество входных каналов | 1 (2 с опцией N2128A ) | |
| Полоса пропускания (по уровню - 3 дБ), ГГц | 59 | 62 |
| Максимальная частота дискретизации, Гвыб/с: одноканальный режим двухканальный режим | 160 80 | |
| Время нарастания/спада, пс (от 10 до 90 %), не более | 7,5 | 7,0 |
| Входное сопротивление каналов, Ом | 50 | |
| Развязка между двумя каналами с равными коэффициентами отклонения Коткл (для опции N2128A), дБ: для режима RealEdge (1,85мм) от 0 до 40 ГГц от 40 ГГц до максимального значения частоты для режима Standard (3,5 мм) от 0 до максимального значения частоты | 70 60 70 | |
| Система вертикального отклонения | ||
| Разрешающая способность по вертикали, бит | 8 (12 с усреднением) | |
| Динамический диапазон, делений | ±4 от центра экрана | |
| Диапазон установки коэффициента отклонения Коткл | от 1 мВ/дел до 1 В/дел в последовательности 1; 2; 5 | |
| Пределы допускаемой абсолютной погрешности установки коэффициента отклонения Доткл, мВ/дел | ±0,025 • 8 [дел] • Коткл при Коткл до 5 мВ/дел ±0,020 • 8 [дел] • Коткл при Коткл свыше 5 мВ/дел | |
| Диапазон установки напряжения смещения Uсмещ, В | ±0,4 при Коткл от 1 до 49 мВ/дел ±0,9 при Коткл от 50 до 79 мВ/дел включ. ±1,6 при Коткл св. 80 до 134 мВ/дел включ. ±3,0 при Коткл от 135 до 239 мВ/дел включ. ±4,0 при Коткл от 240 мВ/дел до 1 В/дел. | |
| Наименование характеристики | Значение характеристики для моделей осциллографа | |
| DSOZ592A, DSAZ592A | DSOZ632A, DSAZ632A | |
| Пределы допускаемой абсолютной погрешности установки напряжения смещения Дсмещ, В | ±[0,02- исмещ + 0,018(дел) • Коткл] при напряжении входного сигнала до 3,5 В; ±[0,02- исмещ + 0,018(дел) • Коткл + 1 мВ] при напряжении входного сигнала свыше 3,5 В | |
| Пределы допускаемой абсолютной погрешности курсорных измерений напряжения постоянного тока, В: двумя курсорами одним курсором | ±(КДоткл + Кр) ±(КДоткл + Дсмещ + Кр /2) где КДоткл - коэффициент, численно равный Доткл, В; Кр - разрешение, Кр = 0,004^К; К - коэффициент, численно равный значению Коткл, В | |
| Максимальное значение входного напряжения, В | ±5 | |
| Максимальное среднее квадратическое значение собственных шумов иш при Коткл, мВ: 10 мВ/дел 50 мВ/дел 100 мВ/дел 1 В/дел | 0,96 3,15 6,20 60,00 | 1,0 3.3 6.4 63,0 |
| Система горизонтального отклонения | ||
| Диапазон установки коэффициентов развертки | от 2 пс/дел до 20 с/дел | |
| Пределы допускаемой относительной погрешности опорного генератора 5о | ±(0,110-6 + 0,1Тэ10-6 ), где Тэ - коэффициент, численно равный количеству лет эксплуатации осциллографа без калибровки | |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов с помощью курсоров (СКЗ), с: без усреднения с усреднением более 256 | 5-[(К2нт + S2)]-2 + бо^изм 0,3125 •[(К2НГ + S2)]-2 + 5о^1изм , где Кнт - коэффициент, численно равный отношению N/T^; N - уровень собственного шума (СКЗ), В; Тнар - время нарастания выходного напряжения, с; S - джиттер внутреннего опорного генератора (СКЗ), с; ^зм - измеренный осциллографом временной интервал | |
| Наименование характеристики | Значение характеристики для моделей осциллографа | |
| DSOZ592A, DSAZ592A | DSOZ632A, DSAZ632A | |
| Джиттер внутреннего опорного генератора (СКЗ), фс, не более: до 10 мкс 100 мкс 1 мс 10 мс 100 мс | 50 75 100 150 200 | |
| Пределы допускаемой абсолютной погрешности измерений джиттера при измерении интервалов времени (СКЗ), с | ±(К2нт + S2)-2 | |
| Пределы допускаемой абсолютной погрешности измерений джиттера при измерении периода (СКЗ), с | [2(К2нт + S2)]-2 | |
| Пределы допускаемой абсолютной погрешности измерений джиттера при измерении цикл-цикл (СКЗ), с | [3(К2нт + S2)]-2 | |
| Синхронизация | ||
| Виды запуска | автоматический, ждущий, однократный, принудительный | |
| Чувствительность: низкая высокая | 2.0 деления от 0 до 22 ГГц 0,3 деления от 0 до 18 ГГц 1.0 деление от 18 до 22 ГГц | |
| Минимальная ширина импульса для запуска | 250 пс аппаратно; 40 пс с программой InfiniiScan | |
| Диапазон уровней входного сигнала внутренней синхронизации | ±4 деления или ±4 В в зависимости, что меньше; ±5 В при значении входного сигнала ±5 В | |
| Источники запуска | любой канал, сеть, вход внешнего запуска | |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (ширинах высотахдлина) (без креплений), мм, не более | 508x338x493 |
| Масса, кг, не более | 32,2 |
| Напряжение электропитания при частоте 50/60 Гц, В | от 100 до 240 |
| Потребляемая мощность, В • А, не более | 1350 |
| Условия эксплуатации: температура окружающего воздуха относительная влажность окружающего воздуха атмосферное давление | от +15 до +25 0С от 30 до 80 % от 84 до 106 кПа |
наносится на переднюю панель осциллографа методом шелкографии, а также на титульный лист руководства по эксплуатации (в верхнем левом углу) типографским способом.
Комплект поставки приведен в таблице 5.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| 1 Осциллограф цифровой запоминающий | DSOZ592A (или DSAZ592A, или DSOZ632A, или DSAZ632A) | 1 шт. |
| 2 Руководство по эксплуатации (компакт-диск с PDF файлом) | 1 шт. | |
| 3 Методика поверки | 651-15-48 МП | 1 экз. |
| 4 Паспорт | 1 шт. |
осуществляется по документу 651-17-027 МП «Инструкция. Осциллографы цифровые запоминающие DSOZ592A, DSAZ592A, DSOZ632A, DSAZ632A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 30 мая 2017 г.
Основные средства поверки:
- генератор сигналов E8257D (опция 540 или 567 в зависимости от модели осциллографа), регистрационный номер (рег. №) в Федеральном информационном фонде 53941-13;
- блок измерительный ваттметра N1914A, рег. № 57386-14, с преобразователем измерительным термоэлектрическим N8488A, рег. № 58375-14;
- мультиметр 3458A, рег. № 25900-03;
- частотомер электронно-счетный 53132А, рег. № 26211-03.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осциллографов с требуемой точностью.
Знак поверки наносится на корпус осциллографа и на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы Техническая документация фирмы-изготовителя
