| Номер в госреестре | 67990-17 |
| Наименование СИ | Пенетрометры грунтовые |
| Обозначение типа СИ | ПСГ-МГ4 |
| Изготовитель | ООО "Специальное конструкторское бюро Стройприбор" (ООО "СКБ Стройприбор"), г. Челябинск; ООО "Конструкторско-технологическое бюро Стройприбор" (ООО "КТБ Стройприбор"), г. Челябинск; ООО "Стройприбор-1" |
| Год регистрации | 2017 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Пенетрометры грунтовые ПСГ-МГ4 (далее по тексту - пенетрометры) предназначены для измерений силы, воздействующей на наконечник при внедрении его в грунт и вычисления, на основе прямых измерений силы и диаметра наконечника, удельного сопротивления пенетрации.
Принцип действия пенетрометров основан на преобразовании деформации упругого элемента тензометрического датчика силы, вызванной действием приложенной силы, в электрический сигнал. Электрический сигнал регистрируется электронным блоком, обрабатывается, и результаты измерений в единицах силы отображаются на дисплее.
Удельное сопротивление пенетрации вычисляется микропроцессором электронного блока как отношение силы действующей на наконечник к площади наконечника. На основе корреляционной зависимости между удельным сопротивлением пенетрации и механическими свойствами грунта вычисляются характеристики грунтов: угол внутреннего трения; удельное сцепление; модуль упругости, а так же плотность для песчаных грунтов.
Пенетрометр состоит из тензометрического силоизмерительного устройства (ТСУ), представляющего собой тензометрический датчик силы, удлинительных штанг, рабочих наконечников и электронного блока с жидкокристаллическим дисплеем, который закрепляется на ТСУ и соединяется с ним кабелем через соединительный разъем. В корпусе электронного блока размещается печатная плата, на которой смонтирован дисплей, микропроцессор и элементы электрической схемы.

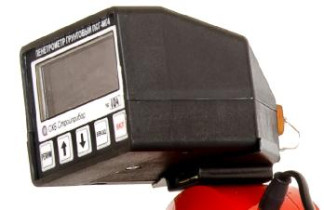

Общий вид пенетрометра представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Место пломбирования от несанкционированного доступа
Пенетрометры имеют встроенное программное обеспечение (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление измерительной информации. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PSG-MG4 V1.03 |
| Номер версии (идентификационный номер) ПО | V1.03 |
| Цифровой идентификатор ПО | 0x59A5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, Н | от 100 до 950 |
| Пределы допускаемой относительной погрешности измерения силы, % | ±1,5 |
| Номинальное значение диаметра основания рабочих наконечников, мм | 22,0; 16,0; 11,3; 8,0; 6,0 |
| Допускаемое отклонение от номинального значения диаметра основания рабочего наконечника, мм | ±0,1 |
| Погрешность вычислительного устройства, % | ±1 |
Таблица 3 - Основные технические характеристики
| Параметры электрического питания - напряжение постоянного тока, В - напряжение сигнализации о замене элементов питания, В | 3±0,2 1,8±0,2 |
| Потребляемая мощность, мВт: | |
| - с подсветкой дисплея | 380 |
| - без подсветки дисплея | 160 |
| Г абаритные размеры, мм, не более | |
| - высота | 155 |
| - ширина | 295 |
| - длина | 745 |
| Масса, кг, не более | 2,8 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до 40 |
| - относительная влажность, % | до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 5000 |
наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на ТСУ пенетрометра, фотохимическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пенетрометр грунтовый ПСГ-МГ 4 | 1 шт. | |
| Удлинительные штанги | 2 шт. | |
| Рабочие наконечники | диаметр 22,0; 16,0; 11,3; 8,0; 6,0 мм | 5 шт. |
| Кабель для передачи данных в ПК | 1 шт. | |
| CD с программным обеспечением | 1 шт. | |
| Руководство по эксплуатации с разделом 4 «Методика поверки» | КБСП. 427333 .037 РЭ | 1 экз. |
| Укладочный кейс | 1 шт. |
осуществляется по документу КБСП.427333.037 РЭ «Руководство по эксплуатации», раздел 4 «Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 31 января 2017 года.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.640-2014 (регистрационный номер в Федеральном информационном фонде 49913-12);
Микрометр гладкий от 0 до 25 мм, КТ 2 (регистрационный номер в Федеральном информационном фонде 25160-03);
Рабочий эталон 4 разряда по ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы. Гиря массой 10 кг (регистрационный номер в Федеральном информационном фонде 58463-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ Государственная поверочная схема для средств измерений силы ГОСТ Р 8.763-11 ГСИ Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы КБСП.427333.037 ТУ Пенетрометры грунтовые ПСГ-МГ4. Технические условия
