| Номер в госреестре | 67995-17 |
| Наименование СИ | Датчики расхода |
| Обозначение типа СИ | VFS, VFI |
| Изготовитель | "GRUNDFOS Holding A/S", Дания |
| Год регистрации | 2017 |
| Срок свидетельства | 06.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики расхода моделей VFS, VFI (далее - датчики) предназначены для измерения объемного расхода жидкости (далее - измеряемая среда) в трубопроводах и передачи результатов измерения в виде аналогового выходного сигнала.
Принцип действия датчиков основан на преобразовании частоты колебаний давления, возникающих в процессе вихреобразования за установленным в потоке телом обтекания. В проточной части датчика установлено тело обтекания, при обтекании которого с обеих его сторон попеременно возникают срывающиеся вихри, создающие пульсации давления, частота которых пропорциональна объемному расходу.
Конструктивно датчик состоит из трубопровода с телом обтекания и датчиком измерения перепада давления.
Датчики выпускаются двух моделей VFI, VFS отличающиеся друг от друга конструкцией, диапазонами измерений и видом выходного сигнала. Датчики модели VFI имеют единое (неразборное) конструктивное исполнение из нержавеющей стали. Датчики модели VFS имеют два исполнения: исполнение 1 (обозначение VFS) - комплектуется композитным подающим трубопроводом и датчиком давления с кабелем; исполнение 2 (обозначение VFS QT) - комплектуется композитной вставкой, подающим трубопроводом из нержавеющей стали и датчиком давления с кабелем.

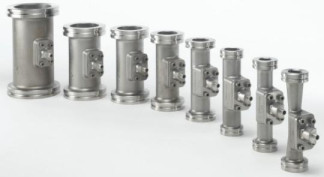

Фотографии общего вида датчиков приведены на рисунках 1 - 3.
Защиту от несанкционированного доступа к внутренним элементам обеспечивает:
конструкция - для датчиков модели VFI;
наклейка (не повредив которую невозможно разобрать датчик) - для датчиков модели VFS. Место нанесения наклейки изготовителя в соответствии с рисунком 4.
Рисунок 2 - Общий вид датчиков модель VFS исполнение 1
Датчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Идентификационные данные ПО для моделей VFI и VFS приведены в таблицах 1 и 2, соответственно.
Таблица 1 - Идентификационные данные ПО модель VFI
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения (ПО) | Software VFI |
| Идентификационное наименование ПО: | 99068133 |
| Номер версии (идентификационный номер) ПО | т.01.ХХ |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Идентификационные данные ПО модель VFS
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения (ПО) | Software VFS |
| Идентификационное наименование ПО/ Номер версии (идентификационный номер) ПО | 96736551АУ04.03.ХХ 97786703АУ00.00.ХХ 96927498АУ02.01.ХХ 96736553АУ01.00.ХХ 96575120АУ02.01.ХХ 96575122/У02.02.ХХ 96619906АУ02.04.ХХ 96642155АУ02.05.ХХ 98932559/У1.0.00.ХХ 96619958АУ01.00.ХХ 98444563АУ00.02.ХХ 98976336/V00.02.ХХ 98622590АУ00.02.ХХ 98822186/V02.05.ХХ 98822189/V02.06.ХХ 98493988/V01.01.ХХ |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Нормирование метрологических характеристик датчиков проведено с учетом влияния ПО. Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Номенклатура типоразмеров датчиков в зависимости от диаметра условного прохода (Ду), диапазона измерений и пределы допускаемой приведенной погрешности к диапазону измерений (g), приведены в таблице 3.
Таблица 3
| Типоразмер расходомера | Ду, мм | Диапазон измерений | g, % |
| 18 | от 0,3 до 6 м3/ч | ||
| 25 | от 0,6 до 12 м3/ч | ||
| 32 | от 1,3 до 25 м3/ч | ||
| VFI | 30 | от 2,0 до 40 м3/ч | ±1,5 |
| 50 | от 3,2 до 64 м3/ч | ||
| 65 | от 5,2 до 104 м3/ч | ||
| 80 | от 8,0 до 160 м3/ч | ||
| 100 | от 12,0 до 180 м3/ч | ||
| от 0,06 до 1,2 м3/ч | |||
| от 0,12 до 2,4 м3/ч | |||
| VFS исполнение 1 | от 0,3 до 6 м3/ч | ±1,5 | |
| от 0,6 до 12 м3/ч | |||
| 10 | от 1,2 до 24 м3/ч | ||
| от 0,06 до 0,72 м3/ч | |||
| от 0,06 до 0,9 м3/ч | |||
| VFS исполнение 2 | от 0,12 до 2,4 м3/ч | ±1,5 | |
| от 0,3 до 6 м3/ч | |||
| от 0,6 до 12 м3/ч |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Выходной аналоговый сигнал | |
| - напряжение постоянного тока, В | |
| модель VFS | от 0,5 до 3,5 |
| - сила постоянного тока, мА | |
| модель VFI | от 4 до 20 |
| Напряжение питания постоянного тока, В | |
| модель VFI | от 12,5 до 30 |
| модель VFS | от 4,75до 5,25 |
| Потребляемая мощность, Вт, не более | |
| модель VFI | 0,66 |
| модель VFS | 0,05 |
| Измеряемая среда | вода |
| Рабочие условия измерений (для всех моделей) - температура измеряемой среды, °С - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа - рабочее давление среды, МПа, не более модель VFI модель VFS | от 0 до +100 от -25 до +60 95 от 84,0 до 106,7 2,8 1,6 |
| Г абаритные размеры, мм, не более | |
| модель VFI | 250х0150х190 |
| модель VFS | 180х47,3х80 |
| Масса, г, не более | |
| модель VFI (без фланцев) | 7300 |
| модель VFI (с фланцами) | 16000 |
| модель VFS | 535 |
| Степень защиты по ГОСТ 14254-96: | |
| Модель VFI | IP 67 |
| Модель VFS (с подключенным кабелем) | IP 44 |
| Модель VFS (без подключенного кабеля) | IP 20 |
| Среднее время наработки на отказ, ч, не менее | 20000 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 5
| Наименование | Обозначение | Количество |
| Датчик расхода | Модель датчика расхода | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МЦКЛ.0207.МП | 1 экз. |
осуществляется по документу МЦКЛ.0207.МП «Датчики расхода моделей VFS, VFI. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 16.09.2016 г.
Основные средства поверки:
- установка поверочная типа УПСЖ 400/В (регистрационный № 27329-04), диапазон воспроизведения расхода от 0,03 до 400 м3/ч, пределы допускаемой приведенной погрешности измерений ±0,25 %;
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (регистрационный № 20580-06):
диапазон измерений силы постоянного тока от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности ±(10-4-I + 1) мкА;
диапазон измерений напряжения постоянного тока от 0 до 120 В, пределы допускаемой основной абсолютной погрешности ±20 мВ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3 10-6 до 10 м3/с Техническая документация фирмы изготовителя.
