| Номер в госреестре | 67998-17 |
| Наименование СИ | Измерители-регуляторы |
| Обозначение типа СИ | ИРТ-4 |
| Изготовитель | Акционерное общество "Практик-НЦ" (АО "Практик-НЦ"), г. Москва, Зеленоград; Акционерное общество "Экологические сенсоры и системы" ("ЭКСИС") (АО "ЭКСИС"), г. Москва, Зеленоград |
| Год регистрации | 2017 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регуляторы ИРТ-4 (далее - приборы) предназначены для измерений и преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей, измерительных рН/ОВП-электродов, датчиков с выходным унифицированным сигналом напряжения, силы постоянного тока) в значение физической величины и отображения на цифровом дисплее текущего значения, а также для сигнализации превышения пороговых значений, для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля, регулирования и управления технологическими процессами.
Принцип действия приборов основан на измерении и преобразовании аналоговых сигналов. Сигнал от термопреобразователей сопротивления (ТС), термопар (ТП), измерительных рН/ОВП-электродов и других датчиков с унифицированным выходом 0-20, 4-20, 0-5 мА или 0-2 В, линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее.
Приборы в зависимости от исполнения могут иметь релейные, транзисторные, симисторные, аналоговые выходы (0 - 20) мА или (4 - 20) мА, (0 - 2) В, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений. Компенсация температуры холодного спая при работе с термопарами осуществляется в диапазоне от минус 50 до 150°С, подключением к следующему каналу внешнего термопреобразователя сопротивления и согласовании измерений в соответствии с руководством. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью мембранных кнопок, расположенных на лицевой панели корпуса прибора или сенсорного дисплея.
Конструктивно приборы выполнены в виде измерительного блока в металлическом или пластмассовом корпусе. На лицевой панели расположены кнопки управления, светодиодная индикация и дисплей, где отображаются значение измерений и параметры, устанавливаемые пользователем: заданное значение температуры, уровень выходной мощности, коэффициенты законов регулирования, режимы работы выходов и т.д. На задней поверхности корпуса установлены клеммы (или разъемы в зависимости от исполнения) подключения первичных преобразователей, напряжения питания, управляющих выходов, клеммы интерфейса.
Приборы ИРТ-4 имеют модификации: ИРТ-4/2, ИРТ-4/8, ИРТ-4/16, ИРТ-4/16-Т, ИРТ-4/Х-рН :
- ИРТ-4/2- двухканальный малогабаритный измеритель-регулятор в пластмассовом или металлическом корпусе, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряжения/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, передачи данных по цифровым интерфейсам связи. Питание модификации производится как от сети переменного тока 220 В, так и от постоянного тока от 12 до 24 В. Обозначение приборов ИРТ-4/2: ИРТ-4/2-А-Б, где А: 00- нет выходных устройств, 01 -электромагнитные реле и/или токовые выходы (ХР-УА, Х - количество выходов реле, Y - количество токовых выходов, 02 - выходные симисторы; Б : «24» - Напряжение от 6 до 24 В постоянного тока, ~220В 50Гц, если не указано.
- ИРТ-4/8 - восьмиканальный измеритель-регулятор в пластмассовом или металлическом корпусе, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряжения/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, передачи данных по цифровым интерфейсам связи. Питание модификации производится как от сети переменного тока 220 В, так и от постоянного тока от 12 до 24 В.
Обозначение приборов ИРТ-4/8: ИРТ-4/8-ХР-УА, Х - количество выходов реле,
Y - количество токовых выходов. «24» - Напряжение от 6 до 24 В постоянного тока, ~220В 50Гц, если не указано.
- ИРТ-4/16 - шестнадцатиканальный измеритель-регулятор в пластмассовом или в металлическом корпусе, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряжения/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи. Питание модификации производится от сети переменного тока 220 В. Обозначение приборов ИРТ-4/16: ИРТ-4/16-ХР^А, Х - количество выходов реле, Y - количество токовых выходов.

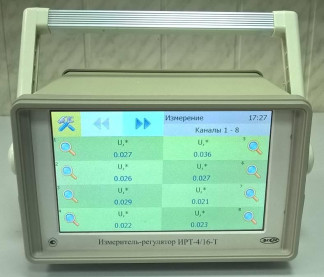

- ИРТ-4/16-Т - шестнадцатиканальный измеритель-регулятор в пластмассовом или в металлическом корпусе с графическим сенсорным дисплеем, выполняющий встроенные функции отображения измеряемого значения температуры/постоянного напряжения/постоянного тока, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи. Питание модификации производится от сети переменного тока 220 В. Обозначение приборов ИРТ-4/16-Т: ИРТ-4/16-Т-ХР^А, Х - количество выходов реле, Y - количество токовых выходов.
- ИРТ-4/Х-рН - многоканальный измеритель-регулятор, где Х - количество измерительных каналов из ряда 1, 2, 4; в пластмассовом или в металлическом корпусе с графическим сенсорным дисплеем, выполняющий встроенные функции отображения измеряемого значения показателя активности ионов водорода (pH), оксислительно-восстановительного потенциала Eh и температуры, настройки режимов работы, регулирования измеряемого параметра по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи. Питание модификации производится от сети переменного тока 220 В. Обозначение приборов ИРТ-4/Х-рН: ИРТ-4/Х-рН -YР-ZА,
Y - количество выходов реле, Z - количество токовых выходов.
Общий вид средства измерений представлен на рисунках 1-5.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 6.
Измеритель-регулятор /О-., ИРТ-4/2 '£/
1 flOPOfej
^_ I л РОГ
О О о О Оп2'—>
I
Рисунок 1 - Общий вид измерителя-регулятора ИРТ-4/2
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Модификация | ИРТ-4/16-Т ИРТ-4/2 ИРТ-4/8 ИРТ-4/16 7.1; ’ ИРТ-4 /Х-рН | автономное «Eksis Visual Lab» |
| Идентификационное наименование ПО | соответствует модификации прибора | EVL.exe |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 | 2.17 |
| Цифровой идентификатор ПО | недоступен | 25EB09D453483386D 44F6550AADB70C09 4A8015B772C825F97 B2CDBC615D0E18, алгоритм RFC 4357 |
Прибор функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Также имеется ПО Eksis Visual Lab (EVL), устанавливаемое на компьютер, для непрерывного мониторинга, контроля и хранения данных измерителя - регулятора ИРТ-4.
Версия встроенного программного обеспечения идентифицируется при включении измерителей-регуляторов путем вывода на экран или в разделе меню «информация о приборе» (для модификаций ИРТ-4/16-Т, ИРТ-4 /Х-рН). Версия внешнего программного обеспечения указывается в разделе меню «О программе...».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Диапазоны измерений и погрешность преобразования при работе от различных первичных преобразователей_
| Элемент на входе | Диапазоны измерений | Пределы допускаемой основной по- грешности1) | Пределы допускаемой дополнительной погрешности вызванной изменением температуры от +15 до +25 °С, на каждые 10 °С1) | Наименьший разряд цифрового кода отсчет-ного устройства в режиме измерений |
| Типы первичных преобразователей | ||||
| Термопреобразователи сопротивления (четырех проводная схема подключения) | ||||
| 1 | 2 | 3 | 4 | 5 |
| Pt 50, 100, 500, 1000 (а=0,00385 °С-1) | от -150 до +850 °C | ±(0,25 % + 1 ед. мл. разряда) | ±0,01% | 0,1 в диапазоне -99,9 до +999,9 1 в остальном диапазоне |
| П 50, 100, 500, 1000 (а=0,00391 °С-1) | от -150 до +850 °C | |||
| 1 | 2 | 3 | 4 | 5 |
| Cu 50, 100 (W100=1,4260) | от -50 до +180 °С | |||
| М 50, 100 (а=0,00428 °С-1) | от -50 до +200 °С | |||
| ТС гр.21 (а=0,00391 °С-1) | от -150 до +650 °С | |||
| ТС гр.23 (W100=1,4260) | от -50 до +180 °С | |||
| Т ермоэлектрические преобразователи | ||||
| Тип К (ТХА) | от -200 до +1300°С | |||
| Тип J (ТЖК) | от -200 до +1200 °С | |||
| Тип E (ТМК) | от -200 до +1000°С | |||
| Тип T (ТХКн) | от -200 до +400 °С | |||
| Тип L (ТХК) | от -200 до +800 °С | |||
| Тип R (ТПП) | от -50 до +1750 °С | |||
| Тип S (ТПП) | от 0 до +1700 °С | |||
| Тип B (ТПР) | от +200 до +1800 °С | |||
| Тип М (ТМК) | от -200 до +100 °С | |||
| Тип А-1 (ТВР) | от 0 до +2500 °С | |||
| Выходной сигнал | от 0 до 2 В от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА | ±(0,1%+1 ед. мл. разряда) | ±0,01 % | |
| Измерительные pH/ОВП-электроды | ||||
| Показатель активности ионов водорода (pH) | от 0 до 14 | ±0,02 | ±0,02 | 0,01 |
| Окислительновосстановительный потенциал (Eh), мВ | от -1000 до +1000 | ±2,0 | ±1,0 | 0,1 |
| Примечание: Пределы допускаемой основной и дополнительной приведенной к диапазону измерений погрешности указаны без учета погрешности первичных преобразователей для термопреобразователей и измерительных преобразователей с выходным унифицированным сигналом; допускаемой основной и дополнительной абсолютной погрешности - для измерительных рН/ОВП-электродов | ||||
Таблица 3 - Общие технические характеристики
| Наименование характеристики | Значение | |||
| ИРТ-4/2 | ИРТ-4/8 | ИРТ-4/16 | ИРТ-4/16-Т ИРТ-4/Х-рН | |
| 1 | 2 | 3 | 4 | 5 |
| Напряжение питания, В постоянным током переменным током с частотой, Гц | от 12 до 24 220 50 ±1 | от 12 до 24 220 50 ±1 | 220 50 ±1 | 220 50 ±1 |
| Потребляемая мощность, В-А, не более | 4 | 15 | 15 | 20 |
| 1 | 2 | 3 | 4 | 5 |
| Г абаритные размеры, мм, не более | 96x48x96 | 96x96x205 | 250x100x230 | 150x250x260 |
| 1 | 2 | 3 | 4 | 5 |
| Масса, кг | 0,35 | 1,5 | 2 | 2,5 |
| Интерфейс связи с компьютером | RS-485, RS-232, USB | RS-232 RS-485 USB | RS-232 RS-485 USB | RS-232 RS-485 USB Ethernet |
| Выходы | Выход в виде реле; выход для управления тиристорами; выход для управления симисторами; аналоговый выход (напряжение от 0 до 100 мВ, ток от 0 до 5 мА или от 4 до 20 мА) | |||
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С | от -40 до +55 | |||
| ИРТ-4/16-Т, ИРТ-4/Х-рН | от -20 до +55 | |||
| Относительная влажность окружающего воздуха, %, не более Диапазон атмосферного давления, кПа | 95(без конденсации) от 84 до 106,7 | |||
| Среднее время наработки до метрологического отказа, ч Средний срок службы, лет | 48000 7 | |||
наносится типографским способом на титульный лист руководства по эксплуатации и паспорт и на корпус измерителя в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Таблица 4 - Комплектность средства измерений
| Наименование изделия или документа | Обозначение документа | Количество |
| 1 | 2 | 3 |
| Измеритель-регулятор ИРТ-4: модификация ИРТ-4/2 модификация ИРТ-4/8 модификация ИРТ-4/16 модификация ИРТ-4/16-Т модификация ИРТ-4/Х-рН | ТФАП.421455.007 ТФАП.421455.012 ТФАП.421455.006 ТФАП.421455.011 ТФАП.421455.014 | 1 шт. |
| Руководство по эксплуатации и паспорт модификация ИРТ-4/2 модификация ИРТ-4/8 модификация ИРТ-4/16 модификация ИРТ-4/16-Т модификация ИРТ-4/Х-рН | ТФАП.421455.007 РЭ и ПС ТФАП.421455.012 РЭ и ПС ТФАП.421455.006 РЭ и ПС ТФАП.421455.011 РЭ и ПС ТФАП.421455.014 РЭ и ПС | 1 экз. |
| Методика поверки | МП 2411 -0139 - 2017 | 1 экз. |
| Программное обеспечение «Eksis Visual Lab» (по заказу) | 1 Диск или USB-накопитель |
осуществляется по документу МП 2411 -0139- 2017 «Измерители-регуляторы ИРТ-4. Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03 марта 2017 г.
Основные средства поверки:
- Калибратор многофункциональный серии СЕ модификации CED 7000, регистрационный номер 57455-14;
- Имитатор электродной системы И-02. Диапазон выходного напряжения ±2011 мВ, погрешность ±(0,0051 •ивых+0,1) мВ, Rи = 0, (500, 1000) МОм ± 25 %, Rв = 0, (10, 20) кОм ±1 %, регистрационный № 5517-99
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на прибор.
приведены в эксплуатационном документе.
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 8.120-2014 Государственная поверочная схема для средств измерений pH ГОСТ 8.450-81 ГСИ. Шкала окислительных потенциалов водных растворов Технические условия ТУ4217-0070203816-2016 «Измерители - регуляторы ИРТ-4. Технические условия».
