| Номер в госреестре | 68003-17 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | TC, TSC, TAF, TEC, TPC |
| Изготовитель | "Endress+Hauser Sicestherm S.r.L.", Италия |
| Год регистрации | 2017 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 2 года; 5 лет - для ТП с НСХ типов К, J с верхним пределом диапазона измерений +600 °С, для ТП с НСХ типа N с верхним пределом диапазона измерений +800 °С; 1 год - для ТП с НСХ типов R, S, В с верхним пределом диапазона измерений св. +1100 °С |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические серий ТС, TSC, TAF, TEC, TPC (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры химически неагрессивных к материалу защитной арматуры или гильзы жидких и газообразных сред, а также поверхности твердых тел.
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП серий ТС, TSC, TAF, TEC, TPC изготавливаются следующих моделей: TOO, Td2, ТС13, ТС15, ТС61, ТС62, ТС63, ТС65, ТС66, ТС88, TAF11, TAF12S, TAF12D, TAF12T, TAF16, TSC310, TEC300, TEC420, TPC100, TPC200, TPC300, которые отличаются друг от друга конструктивным исполнением.
ТП моделей TC10, TC12, TC13, TC15 состоят из сменной измерительной вставки TPC100, соединительной головки и защитной арматуры.
ТП моделей TC61, TC63, TC66 состоят из сменной измерительной вставки TPC100 или TPC300, соединительной головки и защитной арматуры.
ТП моделей TC62 состоят из сменной измерительной вставки TPC100 или TPC300, соединительной головки и предназначены для монтажа с дополнительной защитной арматурой.
ТП моделей TC88 состоят из измерительной вставки TPC100, соединительной головки и предназначены для монтажа с дополнительной защитной арматурой.
ТП моделей TAF11, TAF16 состоят из сменной измерительной вставки TPC100 или TPC200, соединительной головки и защитной арматуры.
ТП моделей TAF12S, TAF12D, TAF12T состоят из сменной измерительной вставки TPC200, соединительной головки и защитной арматуры.
ТП моделей TEC420 состоят из сменной измерительной вставки TPC100, соединительной головки и предназначены для измерения температуры без дополнительной защитной арматуры.
ТП моделей TC65 состоят из несменной измерительной вставки, не имеющей маркировки, соединительной головки и предназначены для измерения температуры без дополнительной защитной арматуры.
ТП моделей TSС310 состоят из несменной измерительной вставки, не имеющей маркировки, и кабеля с присоединительными проводами.
Измерительные вставки изготавливаются следующих моделей: TPC100, TPC200, TPC300, TEC300. Они состоят из одного или двух чувствительных элементов (далее - ЧЭ) на основе термоэлектродных проводов с керамическими изоляторами (с изолированными и неизолированными рабочими спаями), помещенных в защитный чехол (сталь 316L/1.4404, Inconel®600/2.4816, Pyrosil®, керамика). К измерительным вставкам TPC100, TPC200, TPC300, TEC300 по заказу могут быть присоединены керамическая клеммная головка или измерительный преобразователь (далее по тексту - ИП).
ТП серий TC, TAF, TEC (кроме TEC300) могут комплектоваться встраиваемыми в соединительную головку ИП серии iTEMP TMT с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS-PA, FOUNDATION Fieldbus. Соединительная головка выполнена из алюминия, полиамида, поликарбоната или нержавеющей стали и имеет несколько модификаций, отличающихся конструкцией и степенью защиты. В соединительные головки типов TA20J, TA30A, TA30H может встраиваться 4-разрядный жидкокристаллический дисплей.
Защитная арматура ТП серий ТС и TAF предназначена для защиты измерительной вставки от механических, абразивных или коррозионных воздействий измеряемой среды и имеет следующие конструктивные исполнения: TA, TW, TWF, TT, MLTWS, различающиеся видом присоединения к объекту измерения, формой и материалом.
ТП могут иметь исполнения по взрывозащите «взрывонепроницаемая оболочка» 1ExdIICT4.. .T6 или «искробезопасная электрическая цепь» ExiaIICT4.. .T6.

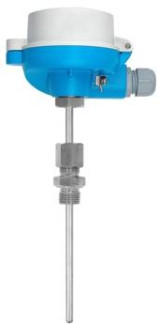

Фотографии общего вида ТП приведены на рисунке 1.
Te88
Рисунок 1 - Общий вид ТП Пломбирование ТП не предусмотрено.
отсутствует.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) приведены в таблице 1.
Таблица 1 - Основные метрологические характеристики для преобразователей термоэлектрических серий ТС, TSC, TAF, TEC, TPC
| Условное обозначение | Класс | Диапазон измерений | Пределы допускаемых отклонений ТЭДС ТП |
| НСХ | допуска | температуры, °С | от НСХ, °С (где t - значение измеряемой температуры, °С) (1) |
| 1 | от -40 до +375 включ. | ±1,5 | |
| К | св. +375 до +1000 | ±0,004 t | |
| 2 | от -40 до +333 включ. | ±2,5 | |
| св. +333 до +1200 | ±0,0075 t | ||
| 1 | от -40 до +375 включ. | ±1,5 | |
| J | св. +375 до +750 | ±0,004 t | |
| 2 | от -40 до +333 включ. | ±2,5 | |
| от +333 до +750 | ±0,0075 t | ||
| 1 | от -40 до +125 включ. | ±0,5 | |
| T | св. +125 до +350 | ±0,004 t | |
| 2 | от -40 до +133 включ. | ±1,0 | |
| св. +133 до +350 | ±0,0075 t | ||
| 1 | от -40 до +375 включ. | ±1,5 | |
| N | св. +375 до +1000 | ±0,004 t | |
| 2 | от -40 до +333 включ. | ±2,5 | |
| св. +333 до +1200 | ±0,0075 t |
| Условное обозначение НСХ | Класс допуска | Диапазон измерений температуры, °С | Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (1) |
| E | 1 | от -40 до +375 включ. св. +375 до +800 | ±1,5 ±0,004 t |
| 2 | от -40 до +333 включ. св. +333 до +900 | ±2,5 ±0,0075 t | |
| R | 1 | от 0 до +1100 включ. св. +1100 до +1600 | ±1,0 ±[1+0,003 (t-1100)] |
| 2 | от 0 до +600 включ. св. +600 до +1600 | ±1,5 ±0,0025 t | |
| S | 1 | от 0 до +1100 включ. св. +1100 до +1600 | ±1,0 ±[1+0,003 (t-1100)] |
| 2 | от 0 до +600 включ. св. +600 до +1600 | ±1,5 ±0,0025 t | |
| B | 2 | от + 600 до +1700 | ±0,0025 t |
| 3 | от +600 до +800 включ. св. +800 до +1700 | ±4 ±0,005 t | |
| Примечание: Предел допускаемой основной погрешности ТП и ИП ( А , °С) вычисляются по | |||
| формуле А = ±yj(АИП +АКОМП )2 + (Аш )2 , где АТП - отклонение от НСХ (в температурном эквиваленте) ТП, °С; АИП - предел допускаемой основной погрешности ИП серии iTEMP TMT, приведенный в Описании типа для Госреестра СИ РФ; АКОМП - погрешность схемы компенсации ИП, °С. | |||
Прочие метрологические и основные технические характеристики ТП приведены в таблице 2.
Таблица 2 - Прочие метрологические и основные технические характеристики преобразователей термоэлектрических серий ТС, TSC, TAF, TEC, TPC_
| Наименование характеристики | Значение |
| Диаметр измерительной вставки, мм | 3; 6 (TPC100, TPC300, TEC300), 6; 8; 12; 14 (TPC200) |
| Время термического срабатывания ЧЭ в водной среде (0,4 м/с) в зависимости от диаметра измерительной вставки и типа рабочего спая: - 3 мм, изолированный - 3 мм, неизолированный - 6мм, изолированный - 6мм, неизолированный | 1 (t0,5); 2,5 (t0,9); 0,8 (t0,5); 2 (t0,9); 2,5 (t0,5); 7 (t0,9); 2 (t0,5); 5 (t0,9) |
| Сопротивление электрической изоляции при температуре от +15 до +25 °С, МОм, не менее | 100 |
| По защищенности от воздействия окружающей среды ТП являются пыле- и влагозащищенными и соответствуют следующим кодам по ГОСТ 142542015 (МЭК 60529) в зависимости от типа | IP65 (TA21E, TA20B, TA30P), IP66/67 (TA20J, TA20R, TA30H), IP66/68 (TA30A, TA30D, TA30H, TA21H) |
| Наименование характеристики | Значение |
| соединительной головки | |
| Диапазон температур окружающего воздуха ТП серий TC, TAF, TEC (кроме TEC300) в зависимости от типа соединительной головки (1), °С | от -50 до +150 (TA30A, TA30D), от -50 до +120 (TA30P), от -40 до +80 (TA20B), от -40 до +130 (TA21E), от -40 до +70 (TA20J), от -40 до +100 (TA20R), от -50 до +150 (TA30H), от -50 до +100 (tA21h). |
| Диапазон температур окружающего воздуха ТП моделей TPC100, TPC200, TPC300, TEC300, °С | от -50 до +150 |
| Диапазон температур окружающего воздуха ТП моделей TSC310 в зависимости от материала оболочки/изоляции удлинительных проводов, °С | от -50 до +80 (ПВХ/ПВХ), от -50 до +400 (стекловолокно / стекловолокно) |
| Г абаритные размеры соединительной головки ТП (длинахширинахглубина), мм | 116x84x73 (ТА20В), 114x86x119 (ТА20J), 81x55x79 (ТА20R), 122x84x95 (ТА2Ш), 138x110x115 (ТА21Н), 108x108x69 (ТА30A, без дисплея), 108x108x92 (ТА30A, с дисплеем), 108x108x110 (ТА30D), 125x97x90 (ТА30Н, без дисплея), 125x97x115 (ТА30Н, с дисплеем), 136x83x114 (ТА30P). |
| Диаметр монтажной части ТП моделей TSC310, мм | 0,5; 1; 1,5; 2; 3; 4,5; 6; 8 |
| Диаметр защитной арматуры ТП серий TAF и ТС (кроме ТС62, ТС65, ТС88), мм | от 6 до 27 (до 48 по специальному заказу) |
| Диаметр монтажной части ТП моделей TEC420, TC62, TC65, TC88, мм | 3; 6 |
| Длина монтажной части, мм | от 10 до 5000 (до 100000 по специальному заказу) |
| Масса, кг | от 0,1 до 15 (в зависимости от модели и исполнения ТП) |
| Средняя наработка до отказа (в зависимости от верхнего предела диапазона измерения), ч, не менее: - для ТП c НСХ типов «К», «J», «N» - для ТП c НСХ типов «Е», «Т» - для ТП c НСХ типов «R», «S», «В» | 30000; 80000 30000 15000; 30000 |
| Средний срок службы ТП, лет, не менее | 10 |
| Примечание: (1) диапазон температур окружающего воздуха ТП со встроенным дисплеем TID10: от -20 до +70 °С; с преобразователем измерительным iTEMP TMT - см. данные в описании типа на преобразователи. | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность ТП приведена в таблице 3.
Таблица 3 - Комплектность средств измерений
| Наименование | Кол-во | Примечание |
| Преобразователь термоэлектрический | 1 шт. | серия и модель в соответствии с заказом |
| Руководство по эксплуатации (на русском языке) | 1 экз. | на партию однотипных ТП при поставке в один адрес |
| Паспорт | 1 экз. | - |
| Методика поверки МП 207.1-024-2017 | 1 экз. | на партию ТП при поставке в один адрес |
осуществляется по документу МП 207.1-024-2017 «Преобразователи термоэлектрические серий ТС, TSC, TAF, TEC, TPC. Методика поверки», утверждённому ФГУП «ВНИИМС», 20.04.2017 г. Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Рабочий эталон 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя Endress+Hauser Sicestherm S.r.L. (Италия)
