| Номер в госреестре | 68008-17 |
| Наименование СИ | Пылемеры |
| Обозначение типа СИ | СОМ-16 |
| Изготовитель | Акционерное общество «Проманалитприбор» (АО «Проманалитприбор»), Новосибирская обл., г. Бердск |
| Год регистрации | 2017 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пылемеры СОМ-16 (далее - пылемеры) предназначены для измерений массовой концентрации пыли и оптической плотности отходящих газов топливо-сжигающих установок.
Принцип действия пылемеров основан на измерении ослабления светового луча при прохождении его через газопылевую среду. Ослабление света тем сильнее, чем больше концентрация пыли и оптическая длина пути. По изменению интенсивности светового луча (коэффициенту пропускания) рассчитывается оптическая плотность и массовая концентрация пыли при условии предварительной градуировки пылемера гравиметрическим методом согласно ГОСТ Р ИСО 10155-2006.
Конструктивно пылемеры состоят из блока измерительного и блока индикации и управления. Основными элементами измерительного блока являются источник света (лазерный модуль) в диапазоне длин волн от 640 до 660 нм, фотоприемник и микропроцессорное устройство для обработки измерительных сигналов и вывода результатов измерений на дисплей, токовые выходы от 0 до 20 мА и внешнее устройство через последовательный интерфейс RS-485. Дополнительно в состав пылемеров входит блок воздухонагнетателя с воздушным фильтром для очистки измерительного тракта.
По способу эксплуатации пылемеры являются стационарными приборами непрерывного действия, устанавливаются непосредственно на газоходах топливо-сжигающих установок. Питание пылемеров осуществляется от сети переменного тока.
Пылемеры имеют два исполнения СОМ-16.Д и СОМ-16.Л, отличающиеся внешним видом и конструкцией измерительного блока. В пылемерах исполнения СОМ-16. Д измерительный блок выполнен в виде погружного измерительного зонда, помещаемого внутрь газохода. В пылемерах исполнения СОМ-16.Л источник света и фотоприемник монтируются с противоположных сторон газохода на одной оптической оси.

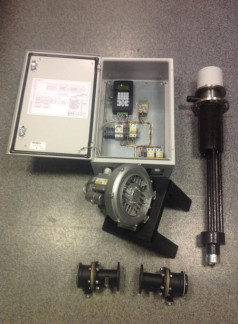

Общий вид пылемеров представлен на рисунке 1. Пломбирование пылемеров не предусмотрено.
СОМ-16. Д
Пылемеры имеют встроенное программное обеспечение (ПО), разработанное АО «ПРОМАНАЛИТПРИБОР» специально для решения задач измерений оптической плотности и массовой концентрации пыли в пылегазовом потоке. Основные функции ПО: управление работой пылемеров, обработка сигналов с фотоприемника, вывод результатов на дисплей, а также хранение и передача их на внешнее устройство.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Контроллер SOM-16.ls 19.23.1 |
| Номер версии (идентификационный номер) ПО | не ниже 23.1 |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений массовой концентрации пыли, мг/м3 | от 0 до 10000 |
| Пределы допускаемой приведенной* погрешности измерений массовой концентрации пыли в поддиапазоне от 0 до 500 мг/м3 включ., % | ±20 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации пыли в поддиапазоне св. 500 до 10000 мг/м3, % | ±20 |
| Диапазон измерений оптической плотности, Б | от 0 до 4 |
| Пределы допускаемой приведенной* погрешности измерений оптической плотности в поддиапазоне от 0 до 0,7 Б включ., % | ±2 |
| Пределы допускаемой относительной погрешности измерений оптической плотности, %: в поддиапазоне св. 0,7 до 3,0 Б в поддиапазоне св. 3 до 4 Б | ±2 ±5 |
| Условия измерений: - температура газопылевого потока для исполнения СОМ-16.Д, °С, не более - температура газопылевого потока для исполнения СОМ-16.Л, °С, не более | +250 +800 |
| Примечание - *Приведенные погрешности измерений массовой концентрации пыли и оптической плотности нормированы относительно верхних границ соответствующих поддиапазонов измерений. | |
| Наименование характеристики | Значение |
| Параметры электрического питания от сети переменного тока: | |
| - напряжение, В | 220±22 |
| - частота, Гц | 50±1 |
| Потребляемая мощность, В-А, не более | 50 |
| Г абаритные размеры блока управления и индикации пылемеров, | |
| мм, не более: | |
| - высота; | 610 |
| - ширина; | 410 |
| - длина | 220 |
| Габаритные размеры измерительного зонда пылемера исполнения | |
| СОМ-16. Д, мм, не более: | |
| - диаметр; | 200 |
| - длина | 1100 |
| Габаритные размеры частей измерительного блока пылемера | |
| исполнения СОМ-16. Л, мм, не более: | |
| излучатель света | |
| - высота; | 120 |
| - ширина; | 130 |
| - длина; | 170 |
| фотоприемник | |
| - высота; | 110 |
| - ширина; | 130 |
| - длина | 170 |
| Масса, кг, не более: | |
| - блока измерительного; | 13 |
| - блока индикации и управления | 20 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от -60 до +50 |
| - относительная влажность окружающего воздуха (при | |
| температуре +35 °С, %; | от 30 до 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на лицевую поверхность дверцы блока управления и индикации пылемеров в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность пылемеров приведена в таблице 4.
| Таблица 4 - Комплектность пылемеров исполнения СОМ | -16 | |
| Наименование | Количество | Примечание |
| 1 Пылемер СОМ-16. Д или СОМ-16. Л в составе: - зонд измерительный (для СОМ-16. Д) - фотоприемник (для СОМ-16. Л) - источник света (для СОМ-16. Л) - отсекатель пыли (для СОМ-16. Л) - блок индикации и управления - блок воздухонагнетателя - фильтр | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. | Исполнение пылемера указывается при заказе |
| 2 Руководство по эксплуатации ПГРА 720.000.000 РЭ | 1 экз. | |
| 3 Паспорт ПГРА 720.000.000 ПС | 1 экз. | |
| 4 Методика поверки МП-640-034-17 | 1 экз. | |
осуществляется по документу МП-640-034-17 «Инструкция. Пылемеры СОМ-16. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26.04.2017 г.
Основные средства поверки:
- комплект светофильтров поверочный КСП-03, регистрационный номер 64503-16.
- государственный рабочий эталон единицы размера частиц в диапазоне значений от 0,01 до
12 —3
1000 мкм, счетной концентрации частиц в диапазоне значений от 10 до 10 дм , массовой концентрации частиц в диапазоне значений от 0,01 до 10000 мг/м3 по поверочной схеме ГОСТ 8.606-2012;
- весы АС 211 S, регистрационный номер 14666-95.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых пылемеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке пылемеров в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.606-20012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов
ГОСТ Р ИСО 10155-2006 Выбросы стационарных источников. Автоматический мониторинг массовой концентрации твердых частиц. Характеристики измерительных систем, методы испытаний и технические требования
ТУ 4215-008-50570197-2016 Пылемер СОМ-16. Технические условия
| Зарегистрировано поверок | 138 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
