Номер в госреестре | 68021-17 |
Наименование СИ | Осциллографы цифровые запоминающие |
Обозначение типа СИ | RTB2002, RTB2004 |
Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма “Rohde & Schwarz závod Vimperk, s.r.o”, Чехия; Фирма «Benchmark Electronics Romania SRL», Румыния |
Год регистрации | 2017 |
Срок свидетельства | 17.07.2027 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Осциллографы цифровые запоминающие RTB2002, RTB2004 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов цифровых запоминающих RTB2002, RTB2004 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTB2002, RTB2004 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных.
Конструктивно осциллографы цифровые запоминающие RTB2002, RTB2004 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0.
Модели осциллографов цифровых запоминающих RTB2002, RTB2004 отличаются количеством входных каналов и полосой пропускания в зависимости от установленной опции.
Осциллографы цифровые запоминающие RTB2002, RTB2004 имеют следующие опции:
B1 - логический пробник;
B221/B241 - полоса пропускания 100 МГц;
B222/B242 - полоса пропускания 200 МГц;
B223/B243 - полоса пропускания 300 МГц;
B6 - генератор сигналов произвольной формы.

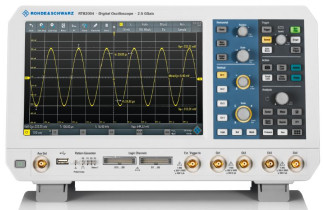

Общий вид осциллографов цифровых запоминающих RTB2002, RTB2004 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места для нанесения знака поверки приведены на рисунке 2.
Идентификационные данные программного обеспечения осциллографов цифровых запоминающих RTB2002, RTB2004 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих RTB2002, RTB2004 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | FW RTB |
Номер версии (идентификационный номер) ПО | Версия 01.100 и выше |
Цифровой идентификатор ПО | нет данных |
Модель осциллографа
Место нанесения знака поверки
. - . &УАУАУ.У&
A
шрг
шУ ' ^ «* * >**•
Рисунок 2 - Схема пломбировки от несанкционированного доступа (A) и нанесения знака
поверки
Основные метрологические и технические характеристики осциллографов цифровых запоминающих RTB2002, RTB2004 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение | |
1 | 2 | |
Число каналов | RTB2002 | 2 |
RTB2004 | 4 | |
Входное сопротивление, МОм | 1 | |
Разрядность АЦП, бит | 10 | |
Максимальная частота дискретизации Бд, Гц | на каждый канал | 1,25 • 109 |
при объединении каналов | 2,5109 | |
Объем памяти на каждый канал, миллионов отсчетов | на каждый канал | 10 |
при объединении | 20 | |
каналов | ||
штатно | от 0 до 70 | |
Полоса пропускания, МГц | опции В221/В241 | от 0 до 100 |
опции В222/В242 | от 0 до 200 | |
опции В223/В243 | от 0 до 300 |
1 | 2 | |
Время нарастания переходной характеристики, нс, не более | штатно | 5 |
опции В221/В241 | 3,5 | |
опции В222/В242 | 1,75 | |
опции В223/В243 | 1,15 | |
Диапазон значений коэффициента развертки, с/дел | от 110-9 до 500 | |
Пределы допускаемой относительной погрешности по частоте 5F внутреннего опорного генератора | ±3,5-10-6 | |
Диапазон значений коэффициента отклонения (КО), В/дел | от 0,001 до 5 | |
Пределы допускаемой относительной погрешности установки коэффициента отклонения 5КО, % | КО < 0,005 В/дел | ±2,0 |
КО > 0,005 В/дел | ±1,5 | |
Диапазон установки постоянного смещения исм, В | КО < 0,2 В/дел | ±1,2 |
КО > 0,2 В/дел | ±40 | |
Пределы допускаемой абсолютной погрешности установки постоянного смещения Дисм, В | ±(0,005 исм + 0,1КО) | |
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения Диизм, В | ±(5КО-(иизм- исм)/100 + Дисм) | |
Источники синхронизации | входы каналов, вход внешней синхронизации | |
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более | 2 | |
Режимы запуска | автоматический, ждущий, однократный | |
Г енератор сигналов произвольной формы (опция B6) | ||
Максимальная частота дискретизации, МГц | 50 | |
Разрядность ЦАП, бит | 14 | |
Диапазон частот выходного синусоидального сигнала, Гц | от 0,1 до 2,510' | |
Диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом, В | от 0,01 до 2,5 | |
Пределы допускаемой абсолютной погрешности установки размаха напряжения синусоидального сигнала иген на частоте 1 кГц на нагрузке 50 Ом, В | ±(0,03-иген + 0,005) |
Таблица 3 - Технические характеристики
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В | от 100 до 240 |
Потребляемая мощность, Вт, не более | 60 |
Г абаритные размеры (длина х ширина х высота), мм, не более | 390x220x152 |
Масса, кг, не более | 3 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, % | от 0 до +50 не более 85 |
Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, % | от -40 до +70 не более 95 |
Средняя наработка на отказ, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель осциллографов цифровых запоминающих RTB2002, RTB2004 методом наклейки.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Осциллограф цифровой запоминающий RTB2002,RTB2004 | 1 шт. | |
Опции | по отдельному заказу | |
Кабель питания | 1 шт. | |
Пассивные пробники | по количеству каналов | |
Руководство по эксплуатации | 1 экз. | |
Методика поверки | РТ-МП-4221-441-2017 | 1 экз. |
осуществляется по документу РТ-МП-4221-441-2017 «ГСИ. Осциллографы цифровые запоминающие RTB2002, RTB2004. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27 марта 2017 года.
Основные средства поверки:
- калибратор осциллографов Fluke 9500B (регистрационный номер в Федеральном информационном фонде 30374-13);
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
- вольтметр универсальный HM8112-3 (регистрационный номер в Федеральном информационном фонде 50576-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель осциллографов цифровых запоминающих RTB2002, RTB2004 в соответствии с рис. 2 или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим КТВ2002, КТВ2004:
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
