Осциллографы цифровые запоминающие серий GDS-71000B, GDS-72000E, MS0-72000E, MS0-72000EA (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Осциллографы цифровые запоминающие серий GDS-71000B, GDS-72000E, MS0-72000E, MS0-72000EA (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Номер в госреестре | 68026-17 |
Наименование СИ | Осциллографы цифровые запоминающие |
Обозначение типа СИ | серий GDS-71000B |
Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
Год регистрации | 2017 |
Срок свидетельства | 17.07.2027 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Осциллографы цифровые запоминающие серий GDS-71000B, GDS-72000E, MS0-72000E, MS0-72000EA (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.
Осциллографы изготавливаются в виде следующих модификаций:
- серия GDS-71000B: GDS-71054B, GDS-71072B, GDS-71074B, GDS-71102B, GDS-71104B;
- серия GDS-72000E: GDS-72072E, GDS-72074E, GDS-72102E, GDS-72104E, GDS- 72202E, GDS-72204E;
- серия MSO-72000E: MSO-72072E, MSO-72074E, MSO-72102E, MSO-72104E, MSO- 72202E, MSO-72204E;
- серия MSO-72000EA: MSO-72072EA, MSO-72074EA, MSO-72102EA, MSO-72104EA, MSO-72202EA, MSO-72204EA.
Модификации осциллографов отличаются полосой пропускания, количеством измерительных каналов.
Модификации серии MSO-72000E имеют встроенный логический анализатор (16 каналов), модификации серии MSO-72000EA имеют встроенный логический анализатор (16 каналов) и двухканальный генератор сигналов произвольной формы.
Для предотвращения от несанкционированного доступа приборы имеют закрепительные клейма (наклейки), закрывающие головки винтов крепления корпуса.

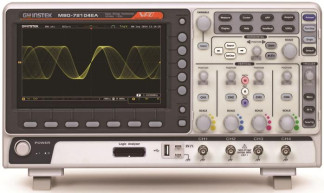

Внешний вид осциллографов представлен на рисунках 1 и 2. На рисунке 3 приведена схема пломбировки от несанкционированного доступа. Пломбировка наносится на один из крепежных винтов на задней панели осциллографов.
Программное обеспечение (ПО) осциллографов записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Версия ПО |
Номер версии (идентификационный номер ПО) |
Не ниже 1.00 |
Цифровой идентификатор ПО |
нет данных |
Примечание - номер версии ПО определяется по первым трем цифрам |
Рисунок 1 - Внешний вид осциллографов серий GDS-71000B, GDS-72000E и место нанесения
знака утверждения типа (А)
ДвниманиеД
Рисунок 3 - Вид задней панели осциллографов и схема пломбировки от несанкционированного
доступа (Б)
представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики осциллографов серии GDS-71000В
Наименование характеристики |
Значение характеристики |
||||
GDS- 71054B |
GDS- 71072B |
GDS- 71074B |
GDS- 71102B |
GDS- 71104B |
|
1 |
2 |
3 |
4 |
5 |
6 |
Полоса пропускания по уровню -3 дБ, МГц, не менее |
от 0 до 50 |
от 0 до 70 |
от 0 до 70 |
от 0 до 100 |
от 0 до 100 |
Время нарастания переходной характеристики, нс, не более |
7 |
5 |
5 |
3,5 |
3,5 |
Количество каналов |
4 |
2 |
4 |
2 |
4 |
Диапазон установки коэффициентов отклонения, мВ/дел |
от 1 до 10000 |
||||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения 0 В, мВ |
±(0,03 8 Ко+1), где Ко - значение коэффициента отклонения, мВ/дел |
||||
Диапазон установки коэффициентов развертки, с/дел |
от 5 10"9 до 100 |
||||
Пределы допускаемой относительной погрешности частоты опорного генератора, % |
±0,005 |
1 |
2 |
3 |
4 |
5 |
6 |
Максимальная частота дискретизации (для однократного сигнала), МГц - при включенном одном канале - при включенных двух каналах - при включенных четырех каналах |
1000 500 250 |
1000 500 |
1000 500 250 |
1000 500 |
1000 500 250 |
Входной импеданс |
1 МОм/16 пФ |
||||
Напряжение сети питания, В |
от 100 до 240 |
||||
Частота сети питания, Гц |
от 47 до 63 |
||||
Г абаритные размеры, мм |
384x208x127,3 |
||||
Масса, кг |
2,8 кг |
||||
Рабочие условия применения: |
|||||
- температура окружающего |
|||||
воздуха, °С |
от +5 до +40 |
||||
- относительная влажность |
|||||
воздуха при 30 °С, %, не более |
80 |
Таблица 3 - Метрологические характеристики осциллографов серий GDS-72000E, MS0-72000E, MS0-72000EA_
Наименование характеристики |
Значение характеристики |
|||||
GDS- 72072E, MS0- 72072E, MS0- 72072EA |
GDS- 72074E, MS0- 72074E, MS0- 72074EA |
GDS- 72102E, MS0- 72102E, MS0- 72102EA |
GDS- 72104E, MS0- 72104E, MS0- 72104EA |
GDS- 72202E, MS0- 72202E, MS0- 72202EA |
GDS- 72204, MS0- 72204E, MS0- 72204EA |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Полоса пропускания (по уровню минус 3 дБ), МГц |
от 0 до 70 |
от 0 до 70 |
от 0 до 100 |
от 0 до 100 |
от 0 до 200 |
от 0 до 200 |
Время нарастания переходной характеристики, нс, не более |
5 |
5 |
3,5 |
3,5 |
1,75 |
1,75 |
Количество каналов |
2 |
4 |
2 |
4 |
2 |
4 |
Диапазон установки коэффициентов отклонения, мВ/дел |
от 1 до 10000 |
|||||
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения 0 В, мВ |
±(0,03 8 Ко+1), где Ко - значение коэффициента отклонения, мВ/дел |
|||||
Диапазон установки коэффициентов развертки, с/дел |
от 1 10-9 до 100 |
|||||
Пределы допускаемой относительной погрешности частоты опорного генератора, % |
±0,005 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Максимальная частота дискретизации (для однократного сигнала), МГц - при включенном одном или двух каналах - при включенных трех или четырех каналах |
1000 |
1000 500 |
1000 |
1000 500 |
1000 |
1000 500 |
Входной импеданс |
1 МОм/16 пФ |
|||||
Напряжение сети питания |
от 100 до 240 В |
|||||
Частота сети питания |
от 47 до 63 Гц |
|||||
Г абаритные размеры |
384x208x127,3 мм |
|||||
Масса |
2,8 кг |
|||||
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при +30 °С, %, не более |
от +5 до +40 80 |
Таблица 4 - Метрологические характеристики встроенного генератора (только для серии MSO-72000EA)_
Наименование характеристики |
Значение характеристики |
Количество каналов |
2 |
Частота дискретизации |
200 МГц |
Форма сигнала |
Синусоидальная, прямоугольная, импульсная, треугольная, шум, постоянное напряжение |
Диапазон установки частоты для синусоидального сигнала, Гц |
от 0,1 до 25 • 106 |
Диапазон установки частоты для прямоугольного сигнала, Гц |
от 0,1 до 15106 |
Диапазон установки частоты для импульсного сигнала, Г ц |
от 0,1 до 15106 |
Диапазон установки частоты для треугольного (пилообразного) сигнала, Гц |
от 0,1 до 1106 |
Пределы допускаемой относительной погрешности частоты опорного генератора, % |
±0,005 |
Диапазон установки значения размаха напряжения (от пика до пика) на нагрузке 50 Ом, В |
от 0,01 до 2,5 |
Диапазон установки значения постоянного смещения на нагрузке 1 МОм, В |
от -2,5 до +2,5 |
Пределы допускаемой относительной погрешности установки значения размаха напряжения на частоте 1 кГц, % |
±2 |
наносится на переднюю панель осциллографов цифровых запоминающих серий GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность осциллографов цифровых запоминающих серий GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA приведена в таблице 5
Таблица 5 - Комплектность осциллографов
Наименование и обозначение |
Количество, шт. |
Примечание |
Осциллограф цифровой запоминающий |
1 |
|
Сетевой кабель |
1 |
|
Руководство по эксплуатации |
1 |
|
Пробник-делитель |
по числу каналов |
|
Пробник для логического анализатора |
Для модификаций серий MSO-72000E, MSO-72000EA |
|
Методика поверки ПР-02-2017МП |
1 |
осуществляется по документу ПР-02-2017МП «ГСИ. Осциллографы цифровые запоминающие серий GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA. Методика поверки», утвержденному АО «ПриСТ» 20 апреля 2017 г.
Основные средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05, 2 разряд по ГОСТ 8.761-2011), частотомер универсальный CNT-90XL (Госреестр № 41567-09), вольтметр универсальный цифровой В7-78/1 (Госреестр № 41567-09, 2 разряд по ГОСТ 8.648-2008).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серий GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
