| Номер в госреестре | 68031-17 |
| Наименование СИ | Барьеры искрозащиты |
| Обозначение типа СИ | МIB-200 Ex |
| Изготовитель | Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика"), г. Уфа |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Барьеры искрозащиты МТБ-200 Ex (далее по тексту - барьеры) предназначены для измерений и последующего преобразований в унифицированный токовой сигнал от 0 до 20 (от 4 до 20) мА, сигналов от датчиков, для обеспечения искробезопасности в электрических цепях устройств находящихся во взрывоопасной зоне.
Барьер искрозащиты МТБ-212 Ex имеет 2 аналоговых искробезопасных входа с поддержкой протокола HART и 2 аналоговых выхода. Барьер предназначен для приёма аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, находящихся во взрывоопасной зоне и его передачу устройствам, расположенным во взрывобезопасной зоне. Также барьер данного исполнения позволяет передавать совместно с аналоговым сигналом цифровой сигнал по протоколу HART.
Барьер искрозащиты МТБ-222 Ex имеет 2 аналоговых искробезопасных выхода с поддержкой протокола HART и 2 аналоговых входа. Барьер предназначен для передачи аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, расположенных во взрывобезопасной зоне устройствам, находящихся во взрывоопасной зоне. Также барьер данного исполнения позволяет передавать совместно с аналоговым сигналом цифровой сигнал по протоколу HART.
Барьер искрозащиты МТБ-232 Ex имеет 2 аналоговых искробезопасных входа и
2 аналоговых выхода. Барьер предназначен для приёма аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, находящихся во взрывоопасной зоне и его передачу устройствам, расположенным во взрывобезопасной зоне.
Барьер искрозащиты МТБ-242 Ex имеет 2 аналоговых искробезопасных выхода и 2 аналоговых входа. Барьер предназначен для передачи аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, расположенных во взрывобезопасной зоне устройствам, находящимся во взрывоопасной зоне.
Барьер искрозащиты МТБ-252 Ex имеет 2 искробезопасных входа для сигналов от термопар и термопреобразователей сопротивления и 2 аналоговых выхода. Барьер принимает сигналы от термопар и термопреобразователей сопротивления, расположенных во взрывоопасной зоне, преобразует их и передаёт в виде аналогового токового сигнала от 0 до 20 (от 4 до 20) мА устройствам, находящимся во взрывобезопасной зоне.
Барьер искрозащиты МТБ-252 Ex также принимает сигналы от устройств с выходным сигналом напряжения постоянного тока в диапазоне от минус 10 до плюс 100 мВ и от устройств с выходным сигналом электрического сопротивления в диапазоне от 0 до 3000 Ом, расположенных во взрывоопасной зоне, преобразовывает их и передает в виде аналогового сигнала от 0 до 20 (от 4 до 20) мА устройствам, находящимся во взрывобезопасной зоне.

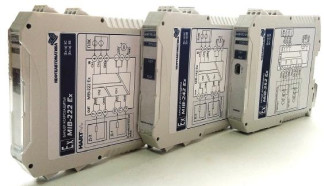

Внешний вид барьеров искрозащиты МТБ-200 Ex приведен на рисунке 1.
Рисунок 1 - Внешний вид барьеров искрозащиты MIB-200 Ex Пломбирование барьеров искрозащиты MIB-200 Ex не предусмотрено.
Всего листов 5
Встроенное программное обеспечение (далее - ПО) имеют барьеры искрозащиты MIB-252 Ex. Программное обеспечение хранится в энергонезависимой памяти барьеров. Метрологические характеристики барьеров искрозащиты MIB-252 Ex нормированы с учетом влияния на них встроенного ПО. Идентификационные данные ПО барьеров искрозащиты MIB-252 Ex приведены в таблице 1.
Загрузка встроенного программного обеспечения производится на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования барьеров, аппаратные интерфейсы для изменения памяти со встроенным ПО защищены механически и не доступны конечному пользователю.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | MIB-252 Ех |
| Идентификационное наименование ПО | MIB-252 Ex firmware |
| Номер версии (идентификационный номер) ПО | 0.0.1.0 |
| Цифровой идентификатор ПО | 3B7734EC |
Основные метрологические характеристики барьеров приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики барьеров MIB-200 Ex
| Тип барьера | Наименование характеристики | Значение |
| МШ- 212 Ex | Входной аналоговый канал измерения тока, мА | от 4 до 20 (от 0 до 20) |
| Выходной аналоговый канал воспроизведения тока, мА | от 4 до 20 (от 0 до 20) | |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования | ±0,1 % | |
| МШ- 222 Ex | Входной аналоговый канал измерения тока, мА | от 4 до 20 (от 0 до 20) |
| Выходной аналоговый канал воспроизведения тока, мА | от 4 до 20 (от 0 до 20) | |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования | ±0,1 % |
| MIB- 232 Ex | Входной аналоговый канал измерения тока, мА | от 4 до 20 (от 0 до 20) | |||
| Выходной аналоговый канал воспроизведения тока, мА | от 4 до 20 (от 0 до 20) | ||||
| Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования | ±0,1 % | ||||
| MIB- 242 Ex | Входной аналоговый канал измерения тока, мА | от 4 до 20 (от 0 до 20) | |||
| Выходной аналоговый канал воспроизведения тока, мА | от 4 до 20 (от 0 до 20) | ||||
| Пределы допускаемой основной приведенной | ±0,1 % | ||||
| к диапазону измерений погрешности преобразования | |||||
| Диапазон выходного сигнала, мА | от 4 до 20 (от 0 до 20) | ||||
| Тип | Диапазон | Погрешность измерений | |||
| термодатчика | измерений/ воспроизведения | основная | дополнительная | ||
| B | от +600 до +1800 | ±2 | ±0,6 | ||
| E | от -200 до + 1000 | ±1 | ±0,3 | ||
| J | от -200 до + 1200 | ±1 | ±0,3 | ||
| K | от -200 до + 1300 | ±1 | ±0,3 | ||
| Входной канал измерений | L (IEC 584 - 1) | от -200 до + 900 | ±1 | ±0,3 | |
| MIB- 252 Ex | N | от -200 до + 1300 | ±1 | ±0,3 | |
| температуры, | T | от -200 до + 400 | ±1 | ±0,3 | |
| °С | R | от 0 до + 1700 | ±2 | ±0,6 | |
| S | от 0 до + 1700 | ±2 | ±0,6 | ||
| Pt100 | от -200 до + 850 | ±0,6 | ±0,04 | ||
| Pt50 | от -200 до + 850 | ±1 | ±0,06 | ||
| Pt1000 | от -200 до + 850 | ±0,6 | ±0,04 | ||
| Cu100M | от -200 до + 200 | ±0,6 | ±0,04 | ||
| Cu100 | от -200 до + 260 | ±0,6 | ±0,04 | ||
| Входной канал измерения напряжения, мВ | от -10 до +100 | ±25 •Ю-3 | ±8-10-3 | ||
| Входной канал измерения сопротивления, Ом | от 0 до 3000 | ±3 | ±0,1 | ||
П Пределы допускаемой дополнительной приведенной к диапазону измерения погрешности измерений/воспроизведений для Барьеров искрозащиты MIB-212 Ex, Барьеров искрозащиты MIB-222 Ex, Барьеров искрозащиты MIB-232 Ex, Барьеров искрозащиты MIB-242 Ex ± 0,65% в диапазоне изменений рабочих температур от минус 40 °С до плюс 85 °C. Значения дополнительной погрешности Барьеров искрозащиты MIB-252 Ex приведены при изменении температуры окружающей среды в диапазоне рабочих температур от минус 40 °С до плюс 85 °С на каждый 1 °С.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % при +30 °С - атмосферное давление, кПа | от -40 до +85 от 5 до 95 (без конденсации) от 96 до 104 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 18 до 30 |
| Наименование характеристики | Значение |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 108 |
| - ширина | 17,5 |
| - длина | 113,6 |
| Масса, кг, не более | 0,15 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Барьер искрозащиты | МТБ-200 Ex | 1 |
| Руководство по эксплуатации | КДСА.426475.002 РЭ (КДСА.426475.010 РЭ, КДСА.426475.004 РЭ) | 1 |
| Методика поверки | НА.ГНМЦ.0148-17 МП | 1 |
осуществляется по документу НА.ГНМЦ.0148-17 МП «ГСИ. Барьеры искрозащиты МТБ-200 Ex. Методика поверки», утвержденной ОП ГНМЦ АО «Нефтеавтоматика» 03.04.2017 г.
Основные средства поверки:
- калибратор давления БРТ-620 (регистрационный номер в Федеральном информационном фонде 16347-09);
- барометр-анероид метеорологический БАММ-1 (регистрационный номер в Федеральном информационном фонде № 5738-76);
- гигрометр психрометрический ВИТ-1 (регистрационный номер в Федеральном информационном фонде № 9364-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ТУ 27.33.13-041-00137093-2016 «Барьер искрозащиты МТБ-200 Ex. Технические условия»
