| Номер в госреестре | 68032-17 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | PT-100, PTD-100 |
| Изготовитель | "Thermon, Inc.", США; Фирма "Thermon Europe B.V.", Нидерланды |
| Год регистрации | 2017 |
| Срок свидетельства | 20.07.2027 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые PT-100, PTD-100 (далее по тексту -термопреобразователи или ТС) предназначены для измерения температуры поверхности трубопроводов, бункеров, емкостей в системах контроля и управления промышленного обогрева.
Принцип действия термопреобразователей основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление пропорционально изменению температуры окружающей среды.

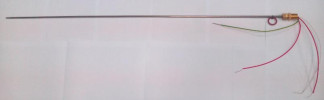

Термопреобразователи конструктивно выполнены в виде измерительных вставок с одним платиновым ЧЭ, помещенным в защитный корпус из нержавеющей стали с минеральным изоляционным наполнителем. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников ТС с чувствительным элементом: 3-х проводная.
ТС моделей PT-100, PTD-100 отличаются друг от друга по конструктивному исполнению защитных корпусов, способу монтажа и наличию у модели PTD-100 провода защитного заземления корпуса:
- термопреобразователи PT-100 имеют удлинительный кабель с проводами в тефлоновой изоляции и силиконовой внешней оболочкой;
- термопреобразователи PTD-100 имеют удлинительные провода с тефлоновой изоляцией в общем корпусе с ЧЭ и предварительно установленный на корпусе фитинг, предназначенный для резьбового (М20х1,5) присоединения TC к соединительной коробке.
Монтаж ТС в зависимости от модели осуществляется:
- PT-100 - методом установки под слой теплоизоляционных материалов с креплением хомутами на цилиндрической поверхности или креплением на плоской поверхности при помощи алюминиевой ленты с клейким слоем.
- PTD-100 - методом установки под слой теплоизоляционных материалов с креплением хомутами на цилиндрической поверхности или креплением на плоской поверхности при помощи алюминиевой ленты с клейким слоем. Присоединение к соединительной коробке осуществляется при помощи конструктивного фитинга ТС с внешней резьбой М20х1,5.
Пломбирование термопреобразователей сопротивления PT-100, PTD-100 не предусмотрено.
отсутствует.
Метрологические и технические характеристики ТС представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики ТС
| Наименование характеристики | Значение | |
| Модель ТС | PT-100 | PTD-100 |
| Диапазон измеряемых температур, °С | от -60 до +260 | от -196 до +550 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 | |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 | |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 | |
| Класс допуска ТС по ГОСТ 6651-2009 | В | |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С | +(0,3+0,005|t|), где t - абсолютное значение температуры, °С | |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 | |
| Диаметр корпуса ТС, мм, не более | 6,0 | |
| Длина монтажной части корпуса ТС, мм | 100 | от 1000 до 3000 |
| Длина удлинительного кабеля/проводов, мм | от 2000 до 15000 | от 150 до 310 |
| Масса ТС, г, не более | 750 | 510 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -60 до +55 95 | от -48 до +100 95 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средств измерений
| Наименование | Количество | Примечание |
| Т ермопреобразователь сопротивления | 1 шт. | модель, исполнение и типоразмер в соответствии с заказом |
| Паспорт | 1 экз. | - |
| Электронный модуль управления TraceNet ECM | 1 шт. | по дополнительному заказу |
осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный №19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты жидкостные прецизионные переливного типа ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы «Thermon Manufacturing Company», США.
