| Номер в госреестре | 68035-17 |
| Наименование СИ | Тестеры |
| Обозначение типа СИ | HP83000-F330t |
| Изготовитель | "Agilent Technologies GmbH", Германия |
| Год регистрации | 2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры НР83000-Б3301 (далее - тестеры) предназначены для воспроизведения и измерений напряжения и силы постоянного тока, формирования прямоугольных импульсов при функциональном и параметрическом контроле микросхем и полупроводниковых кристаллов с числом выводов до 512.
Принцип действия тестеров основан на сравнении с помощью быстродействующих АЦП выходных сигналов микросхем с известным эталонным откликом на задаваемую тестовую последовательность функционального контроля, формируемую тестером.
Конструктивно тестер выполнен в виде: основной стойки с присоединенным измерительным блоком, перемещаемым манипулятором; системы охлаждения; рабочей станции (управляющей ПЭВМ), состоящей из монитора и процессорного блока.
В состав измерительного блока входят источники и измерители электрических сигналов, коммутационные устройства, измерители статических параметров и измерительные источники питания.
Тестер обеспечивает формирование входных воздействий на выводы интегральных микросхем (ИМС) и полупроводниковых кристаллов на каждом канале в режимах:
- импульсном с возвратом к нулю или единице с поканально независимым заданием момента начала и окончания импульса;
- потенциальном с поканально независимым заданием момента переключения уровней и состояний.
Тестер обеспечивает контроль ожидаемого состояния на выводах ИМС и полупроводниковых кристаллов на каждом канале с поканально независимым заданием момента контроля. Переключение режима может производиться в каждом такте контроля поканально независимо.

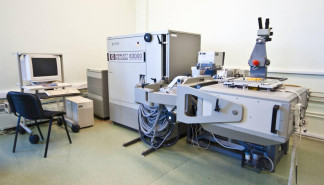

Общий вид тестера, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа приведены на рисунках 1 - 3.
Система
охлаждения
Рисунок 1
Программное обеспечение (ПО) предназначено для управления работой тестера. Идентификационные данные (признаки) ПО приведены в таблице 1.
| Таблица 1 - Идентификационные данные (признаки) ПО | |
| Наименование программного обеспечения | Значение |
| Идентификационное наименование ПО | HPSmarTest |
| Номер версии (идентификационный номер) ПО | не ниже 5.7.3 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
приведены в таблицах 2 - 5.
| Таблица 2 - Характеристики тестеров при функциональном контроле | |
| Наименование характеристики | Значение |
| Диапазон воспроизведения (измерений) напряжения постоянного тока, В | от -2,0 до +7,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, мВ | ±30 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ | ±30 |
| Диапазон силы тока цифровой активной нагрузки, мА | ±30 |
| Пределы допускаемой абсолютной погрешности установки силы тока цифровой активной нагрузки, мкА: в диапазоне от -5 мА до +5 мА в диапазоне от -30 мА до +30 мА | ±(100+ио/Я)* ±(600+U0/R) |
| Частота следования импульсов, МГц | от 1 до 330 |
| Пределы допускаемой относительной погрешности установки частоты следования импульсов, % | ± 0,1 |
| Длительность фронта импульса, нс, не более | 1,7 (по уровню от 10 до 90 %) |
Таблица 3 - Характеристики тестеров при параметрическом контроле
| Наименование характеристики | Значение |
| Диапазон воспроизведения (измерений) напряжения постоянного тока измерителем статических параметров, В | от -10,0 до +10,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжений постоянного тока измерителем статических параметров, мВ: в диапазоне от -2 до +2 В в диапазоне от -10 до +10 В | ±(0,005 U +5)** ±(0,005 U +20) |
| Пределы допускаемой абсолютной погрешности измерений напряжений постоянного тока измерителем статических параметров, мВ: в диапазоне от -2 до +2 В в диапазоне от -10 до +10 В | ±(0,003 U +5) ±(0,003 U +15) |
| Диапазон воспроизведения (измерений) силы постоянного тока измерителем статических параметров, мА | от -200 до +200 |
| * R=100 кОм, ио-напряжение коммутации В, ** U -воспроизводимое (измеряемое) напряжение, В | |
| Продолжение таблицы 3 | |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности воспроизведения (измерений) силы постоянного тока измерителем статических параметров, мА: в диапазоне от -0,002 до +0,002 мА | ±(0,005 • I + 0,00003)* |
| в диапазоне от -0,02 до +0,02 мА | ±(0,005 • I + 0,0002) |
| в диапазоне от -0,2 до +0,2 мА | ±(0,005 • I + 0,002) |
| в диапазоне от -2 до +2 мА | ±(0,005 • I + 0,01) |
| в диапазоне от -20 до +20 мА | ±(0,005 • I + 0,1) |
| в диапазоне от -200 до +200 мА | ±(0,005 • I + 1) |
Таблица 4 - Характеристики измерительных источников питания тестера
| Наименование характеристики | Значение |
| Диапазон воспроизведения (измерений) напряжения постоянного тока, В | от -12 до +12 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока , мВ | ±(0,001 •U +5) |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ | ±(0,001 •U +3) |
| Диапазон воспроизведения силы постоянного тока, мА | от 20 до 8000 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, мА | ± (0,005 •I + 10)* |
| Диапазон измерений силы постоянного тока, мА | от -8000 до +8000 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА: в диапазоне от -1 до +1 мА в диапазоне от -80 до +80 мА в диапазоне от -800 до +800 мА в диапазоне от -8000 до +8000 мА | ±(0,005-I + 0,005) ±(0,0015-I + 0,1) ±(0,0015-I + 2) ±(0,0015-! + 10) |
| * I сила тока, мА | |
Таблица 5 - Технические характеристики тестеров
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока частотой от 49 до 51 Гц, В: рабочая станция измерительный блок с основной стойкой (сеть трехфазного тока) манипулятор (сеть трехфазного тока) система охлаждения (сеть трехфазного тока) | 220±10 380±20 380±20 380±20 |
| Потребляемая мощность, кВ • А, не более | 35 |
| Рабочие условия эксплуатации: о/~' температура окружающего воздуха, С относительная влажность воздуха при температуре +30 оС, % атмосферное давление, кПа | от +20 до +30 от 50 до 80 от 97 до 105 |
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более: | |
| основная стойка | 1600x1000x800 |
| измерительный блок | 450x710x710 |
| манипулятор | 1600x420x800 |
| система охлаждения | 1140x650x1050 |
| рабочая станция | 138x539x447 |
| Масса, кг, не более: | |
| основная стойка | 570 |
| измерительный блок | 290 |
| манипулятор | 510 |
| система охлаждения | 380 |
| рабочая станция | 17,7 |
наносится на лицевую панель тестера в виде наклейки и на титульные листы эксплуатационной документации типографским методом.
Комплектность
Комплектность системы приведена в таблице 6.
Таблица 6 - Комплектность системы
| Наименование | Количество, шт. |
| 1 Тестер HP83000-F330t в составе: | |
| 1.1 Основная стойка с измерительным блоком и манипулятором | 1 |
| 1.2 Система охлаждения | 1 |
| 1.3 Рабочая станция | 1 |
| 2 Руководство по эксплуатации | 1 |
| 3 Методика поверки | 1 |
осуществляется по документу 651-17-011 «Инструкция. Тестеры НР83000-Б3301. Методика поверки» утвержденному ФГУП «ВНИИФТРИ» 25 января 2017 г.
Основные средства поверки:
- мультиметр 3458A, регистрационный номер в Федеральном информационном фонде (рег. № 25900-03);
- частотомер 53220А, рег. № 51077-12;
- осциллограф цифровой DPO4054B, рег. № 48468-11;
- источник питания постоянного тока Agilent 6624A, рег.№39239-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тестеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы Техническая документация фирмы-изготовителя
